BIO UV MP030 EL - Presentazione Elettrica

MP030_NM-IT Copyright BIO-UV - 06/02/2009
Marque, Modèles et Brevets déposés - Produits exclusifs
Page 23

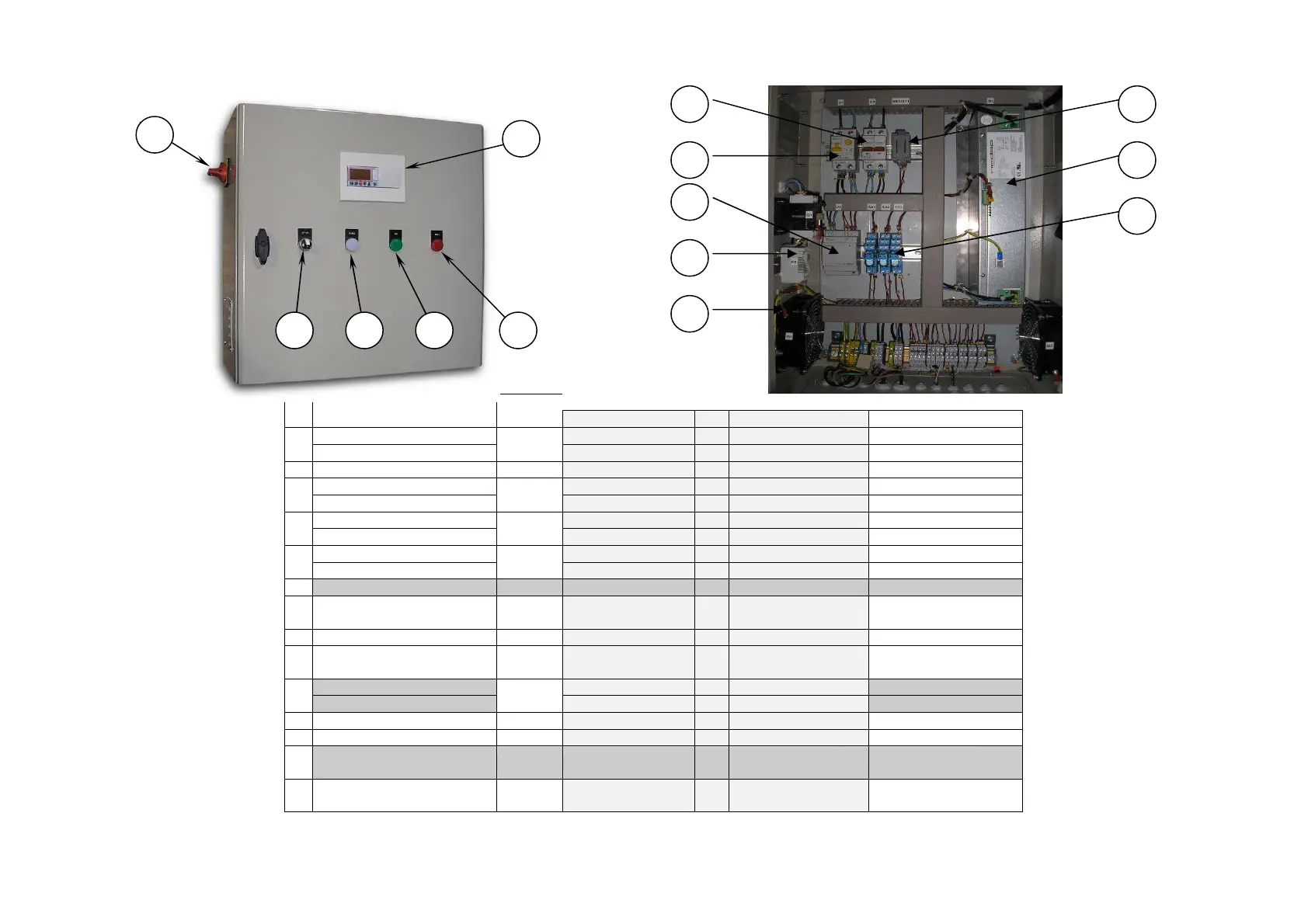

K. PRESENTAZIONE ELETTRICA
N° Désignation
Code
armoire
MP030 EL 600
Qté
MP030 EL 1KW
Qté
MP030 EL
Qté
Interruttore-sezionatore
ELE000117 1 ELE000117 1 ELE000117 1
1
Polo Principale
Q1
- - ELE001080 1
2
Interruttore On/Off
S1 ELE000271 1 ELE000271 1 ELE000271 1
Coprispia bianca
ELE000297 1 ELE000297 1 ELE000297 1
3
Spia bianca
H1
ELE000274 1 ELE000274 1 ELE000274 1
Coprispia verde
ELE000296 1 ELE000296 1 ELE000296 1
4
Spia verde
H2
ELE000272 1 ELE000272 1 ELE000272 1
Coprispia rossa
ELE001016 1 ELE001016 1 ELE001016 1
5
Spia rossa
H3
ELE001303 1 ELE001303 1 ELE001303 1
6
Monitor M3
Monitor ELE002401 1 ELE002401 1 ELE002401 1
7
Ventilatore
Filtro monouso
M
ELE000189 2 ELE000189 2 ELE000189 2
8
Termostato
F0 ELE000335 1 ELE000335 1 ELE000335 1
9
Alimentazione 24VDC
U1
ELE002161
ELE002202*
1
ELE002161
ELE002202*
1
ELE002161
ELE002202*
1
Interruttore
ELE000186 1 ELE000186 1 ELE004426 1
10
Blocco Differenziale
D1
- - -
11
Interruttore
D2 ELE004425 1 ELE004425 1 ELE001445 1
12
Morsettiera resistenze
RESIST1
13
Regolatore di corrente
elettronico
B BAL004389 1 BAL004390 1 BAL004270 1
14
Relè *
KA
ELE001060 3
5*
ELE001060 3
5*
ELE001060 3
5*
6
1
4
2
3
5
7
8
10
11
12
14
13
9
