G. CONTACTO DOS ALARMES (opção)
Os defeitos de pré-alarme e de main-alarme são assinalados por contactos secos no monitor que são
indicados em blocos terminais (referir-se ao esquema eléctrico para os identificar).
Os contactos são normalmente fechados. Abrem-se quando os alarmes respectivos estão activos.
H. FUNCIONAMENTO DA SAÍDA 4-20 MA (opção)
A definição da saída 4-20 mA deve ser realizada:
- aquando da primeira instalação do aparelho,
- aquando de cada recalibragem do Sensor UV.
A definição da saída 4-20 mA é realizada unicamente apos a calibragem do sensor UV.
(Ver MANUAL DE FUNCIONAMENTO DO MONITOR MIII)
A saída 4-20 mA é a imagem do captador UV-C e não a imagem da visualização em %
UV-C no monitor MIII.
PROCEDIMENTOS DE CALIBRAGEM DA SAÍDA 4-20 MA:
1
Antes de passar para a etapa 2, é necessário efectuar o procedimento de calibragem do
Sensor UV.
2

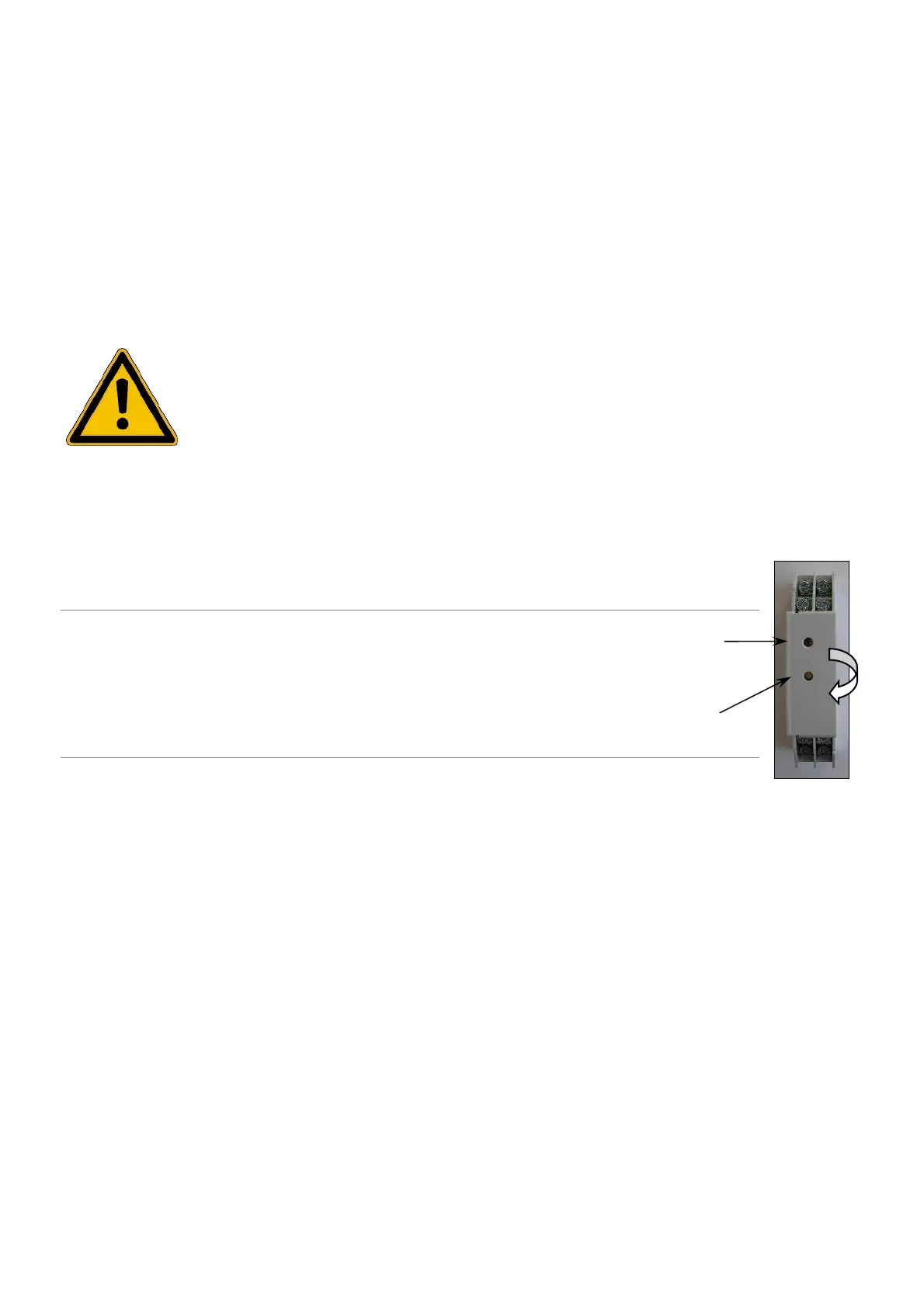

Girar o parafuso no sentido horário até
o LED vermelho se acender.
3
A saída 4-20 mA está calibrada em 100% do Sensor UV.
P
arafuso
LED
vermelho
