BIO UV MP030 EL - Vista Explodida

MP030_NM-PT Copyright BIO-UV - 06/02/2009
Marque, Modèles et Brevets déposés - Produits exclusifs
Page 24

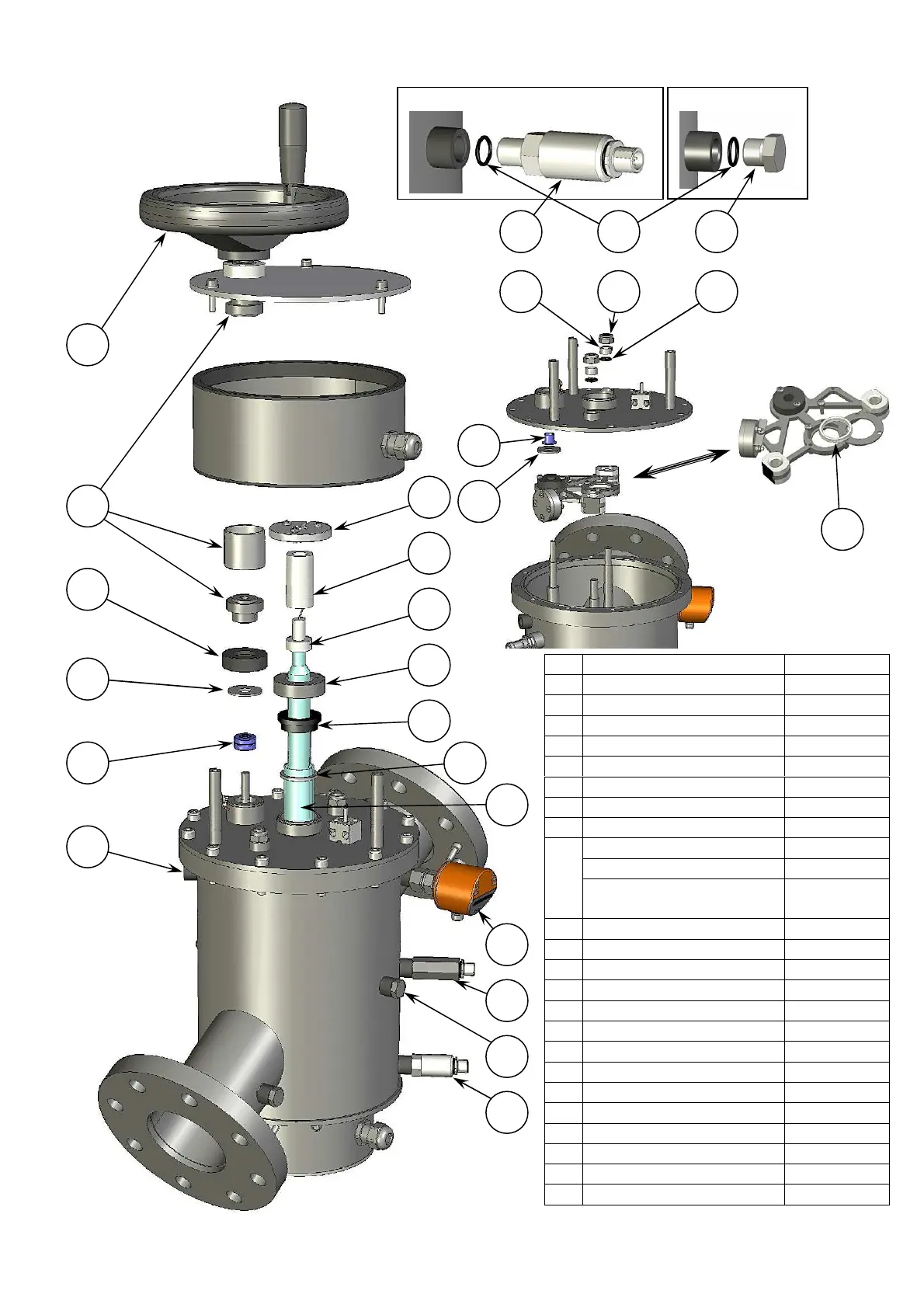

L. VISTA EXPLODIDA
N° Désignation Référence
1 Volante STD003903
2 Acoplamento dentado ASM003970
3 Porca USI000018
4 Anilha plana
5 Juntas (x2) JTS002715
6 Tampão de purga ACC000410
7 Support Lampe PIE000500
8 Arruela * PIE001067
Lâmpada 600W LPE001072
Lâmpada 1000W LPE000010
9
Lâmpada 3KWc LPE004371
10 Porca USI000019
11 Anilha MP PIE000487
12 Junta JTS000098
13 Tubo de quartzo QUA000021
14 Controlador de caudal ELE000057
15 Sensor UV ELE001388
16 Sensor de temperatura ELE002289
17 Junta JTS000230
18 Arruela VIS000317
19 Porca VIS000976
20 Junta JTS000094
21 Bucha flangeada STD001846
22 Anilha plana VIS002054
23 Junta Raspadora JTS000099
* Unicamente para MP030 600W
1
2
3
4
5
7
8
10
11
9
6
12
15
6
16
14
13
22
21
18
19
20
23
Sensor UV
Tampão de purga
6
17
16
