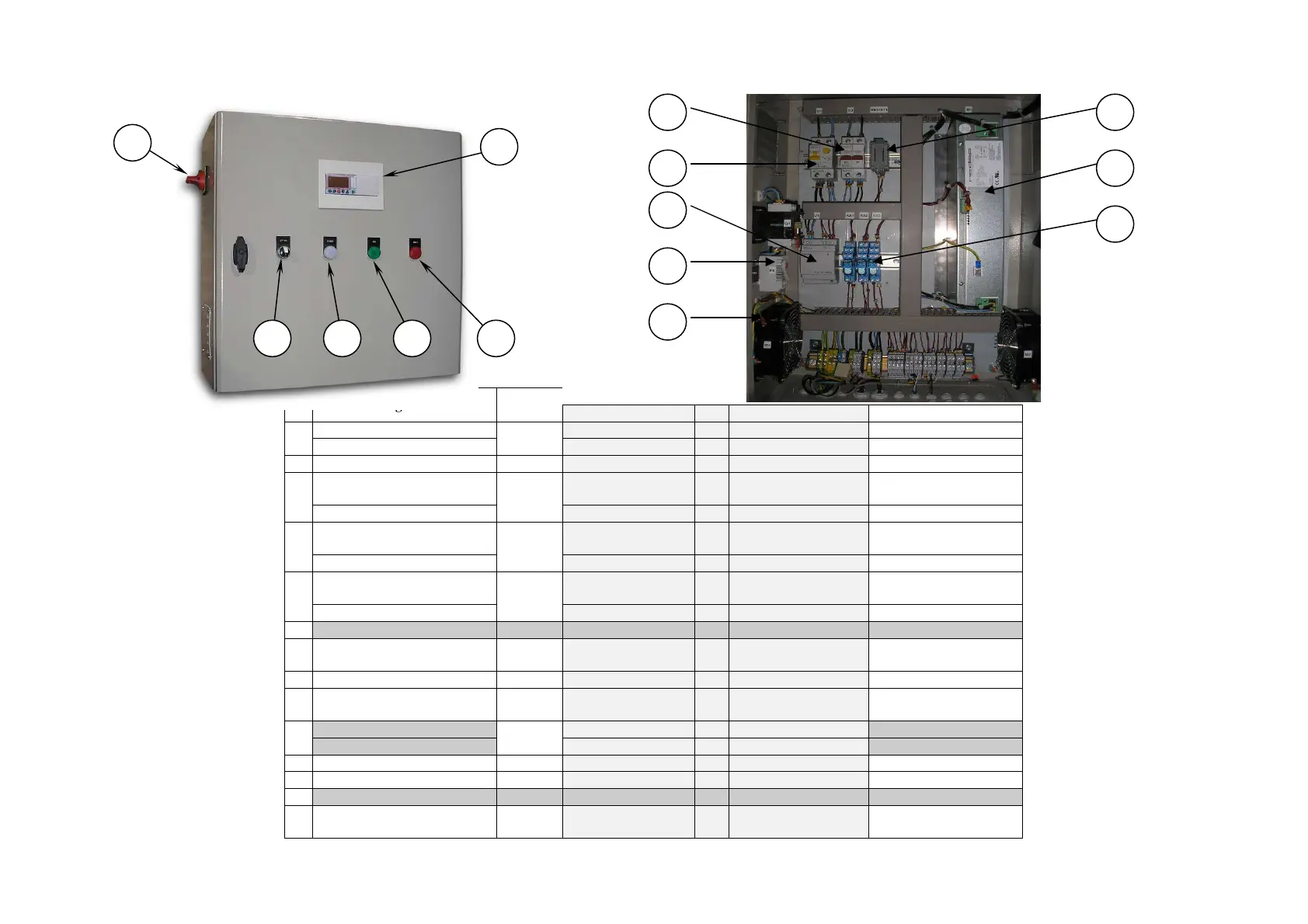

K. APRESENTAÇÃO ELÉCTRICA
N° Désignation
Code
armoire
MP030 EL 600
Qté
MP030 EL 1KW
Qté
MP030 EL
Qté
Interruptor seccionador ELE000117 1 ELE000117 1 ELE000117 1
1
Pólo Principal
Q1
- - ELE001080 1
2 Interruptor On/Off S1 ELE000271 1 ELE000271 1 ELE000271 1
Tampa de indicador luminoso
branco
ELE000297 1 ELE000297 1 ELE000297 1
3
Indicador luminoso branco
H1
ELE000274 1 ELE000274 1 ELE000274 1
Tampa de indicador luminoso
verde
ELE000296 1 ELE000296 1 ELE000296 1
4
Indicador luminoso verde
H2
ELE000272 1 ELE000272 1 ELE000272 1
Tampa de indicador luminoso
vermelho
ELE001016 1 ELE001016 1 ELE001016 1
5
Indicador luminoso vermelho
H3
ELE001303 1 ELE001303 1 ELE001303 1
6 Monitor M3 Monitor ELE002401 1 ELE002401 1 ELE002401 1
7
Ventilador
Filtro descartável
M
ELE000189 2 ELE000189 2 ELE000189 2
8 Termóstato F0 ELE000335 1 ELE000335 1 ELE000335 1
9 Alimentação 24VDC U1
ELE002161
ELE002202*
1
ELE002161
ELE002202*
1
ELE002161
ELE002202*
1
Disjuntor ELE000186 1 ELE000186 1 ELE004426 1
10
Bloco Diferencial
D1
- - -
11 Disjuntor D2 ELE004425 1 ELE004425 1 ELE001445 1
12
Caixa de resistências
RESIST1
13
Balastro electrónico
B BAL004389 1 BAL004390 1 BAL004270 1
14 Relé * KA
ELE001060 3
5*
ELE001060 3
5*
ELE001060 3
5*
6
1
4
2
3
5
7
8
10
11
12
14
13
9
