BIO UV MP030 EL - Substituição das Juntas Raspadoras

MP030_NM-PT Copyright BIO-UV - 06/02/2009
Marque, Modèles et Brevets déposés - Produits exclusifs
Page 22

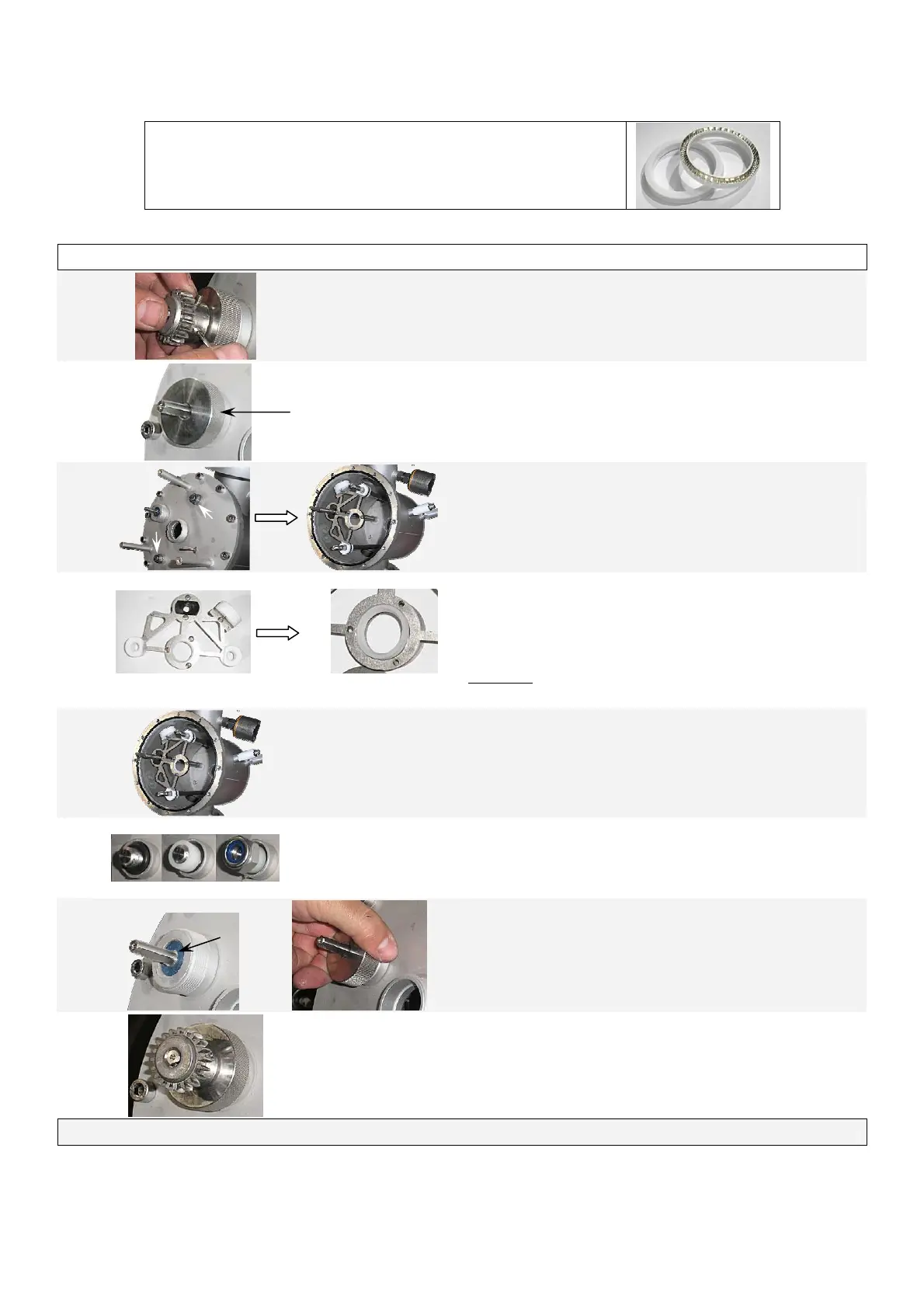

J. SUBSTITUIÇÃO DAS JUNTAS RASPADORAS
A junta raspadora tem duas faces, fáceis de identificar:
- uma delas tem uma superfície plana branca,
- a outra tem uma armação metálica.
1
Proceder a todas as operações de desmontagem das lâmpadas e dos tubos de quartzo.
2 Desmontar o acoplamento dentado.
3 Desatarraxar a porca do eixo do dispositivo de limpeza.
4
Desapertar as guias de limpeza (setas).
Desmontar a parte superior do reactor.
5
Extrair o carro do dispositivo de limpeza.
Desapertar o grampo porta raspador e substituir a
junta.
Atenção: instalar o novo raspador no mesmo sentido
que o antigo.
6
Voltar a montar o carro do dispositivo de limpeza.
Certifique-se de que a junta raspadora está montada no sentido correcto: a
respectiva armação metálica deve ficar orientada em direcção ao fundo do
aparelho.
7
Voltar a montar a parte superior do reactor.
Nas guias de limpeza, lubrificar e voltar a instalar as juntas de vedação e em
seguida os anéis de teflon e voltar a atarraxar as porcas.
8
Voltar a colocar as juntas de vedação e a atarraxar a
porca do eixo do dispositivo de limpeza com a mão,
apertando normalmente.
9 Voltar a montar o acoplamento dentado.
10
Proceder a todas as operações de remontagem das lâmpadas e dos tubos de quartzo.
