BIO UV MP030 EL - Changement des Joints Racleurs

MP 030 NM FR
COPYRIGHT BIO-UV - 04/02/2009
MARQUE, MODELES ET BREVETS DEPOSES - PRODUITS EXCLUSIFS
PAGE 26

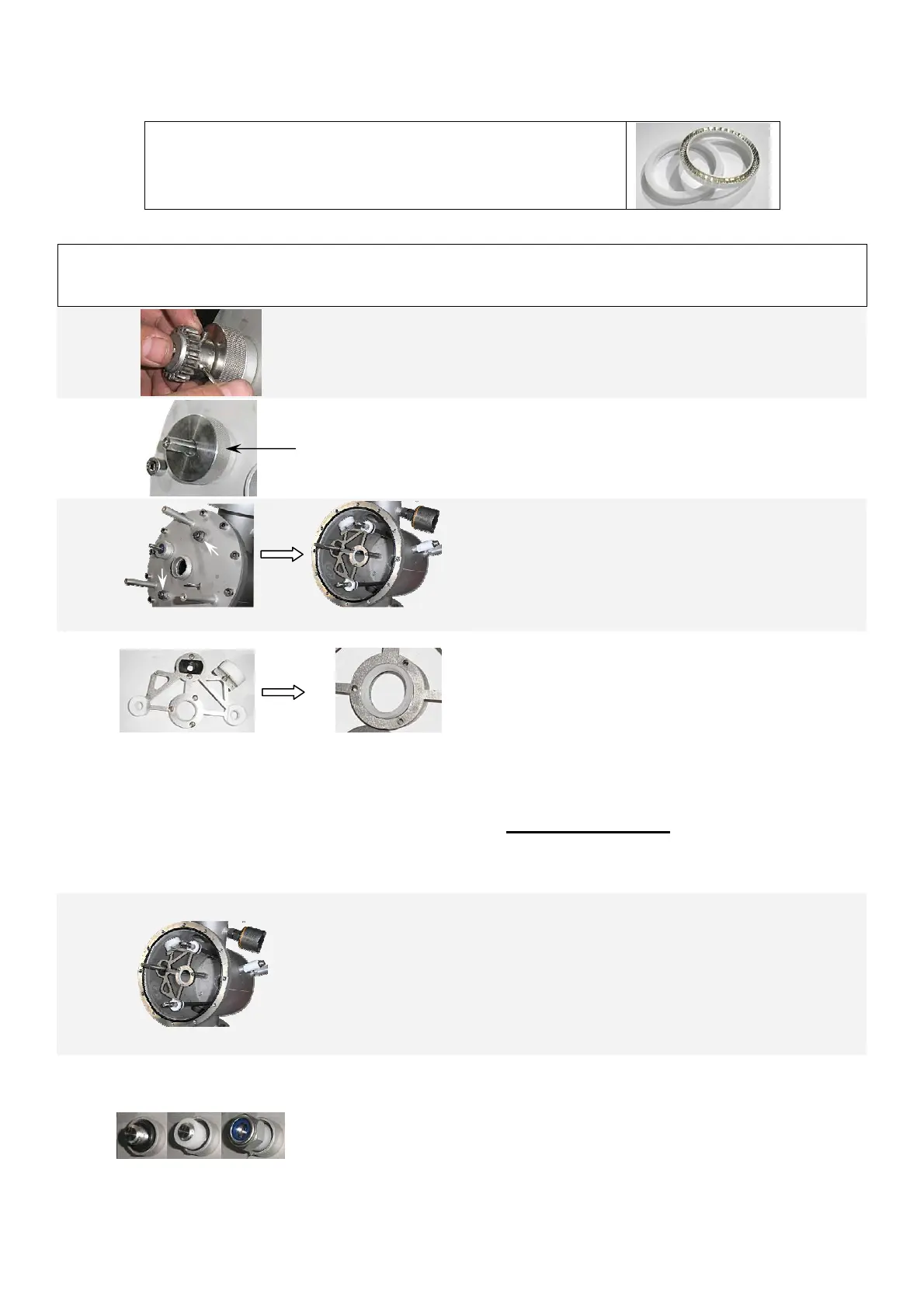

I. CHANGEMENT DES JOINTS RACLEURS
Le joint racleur comporte deux faces, faciles à identifier :
- l’une comporte une surface plane blanche,
- l’autre comporte une armature métallique.
1
EFFECTUER TOUTES LES OPERATIONS DE DEMONTAGE DES
LAMPES ET DES GAINES QUARTZ.
2
DEMONTER L’ACCOUPLEMENT A
DENTURES.
3
DEVISSER L’ECROU DE L’AXE DU
NETTOYAGE.
4
DEVISSER LES GUIDES DE
NETTOYAGE (FLECHES).
DEMONTER LE DESSUS DU
REACTEUR.
5
SORTIR LE CHARIOT DU
NETTOYAGE.
DEVISSER LA BRIDE PORTE
RACLEUR ET CHANGER LE
JOINT.
ATTENTION : METTRE LE
NOUVEAU RACLEUR DANS LE
MEME SENS QUE L’ANCIEN.
6
REMONTER LE CHARIOT DU NETTOYAGE.
VERIFIER QUE LE JOINT RACLEUR SOIT
MONTE DANS LE BON SENS : SON
ARMATURE METALLIQUE DOIT ETRE
ORIENTEE VERS LE FOND DE L’APPAREIL.
7
REMONTER LE DESSUS DU REACTEUR.
SUR LES GUIDES DU NETTOYAGE,
GRAISSER ET REMETTRE LES JOINTS
D’ETANCHEITE PUIS LES BAGUES TEFLON
ET REVISSER LES ECROUS.
