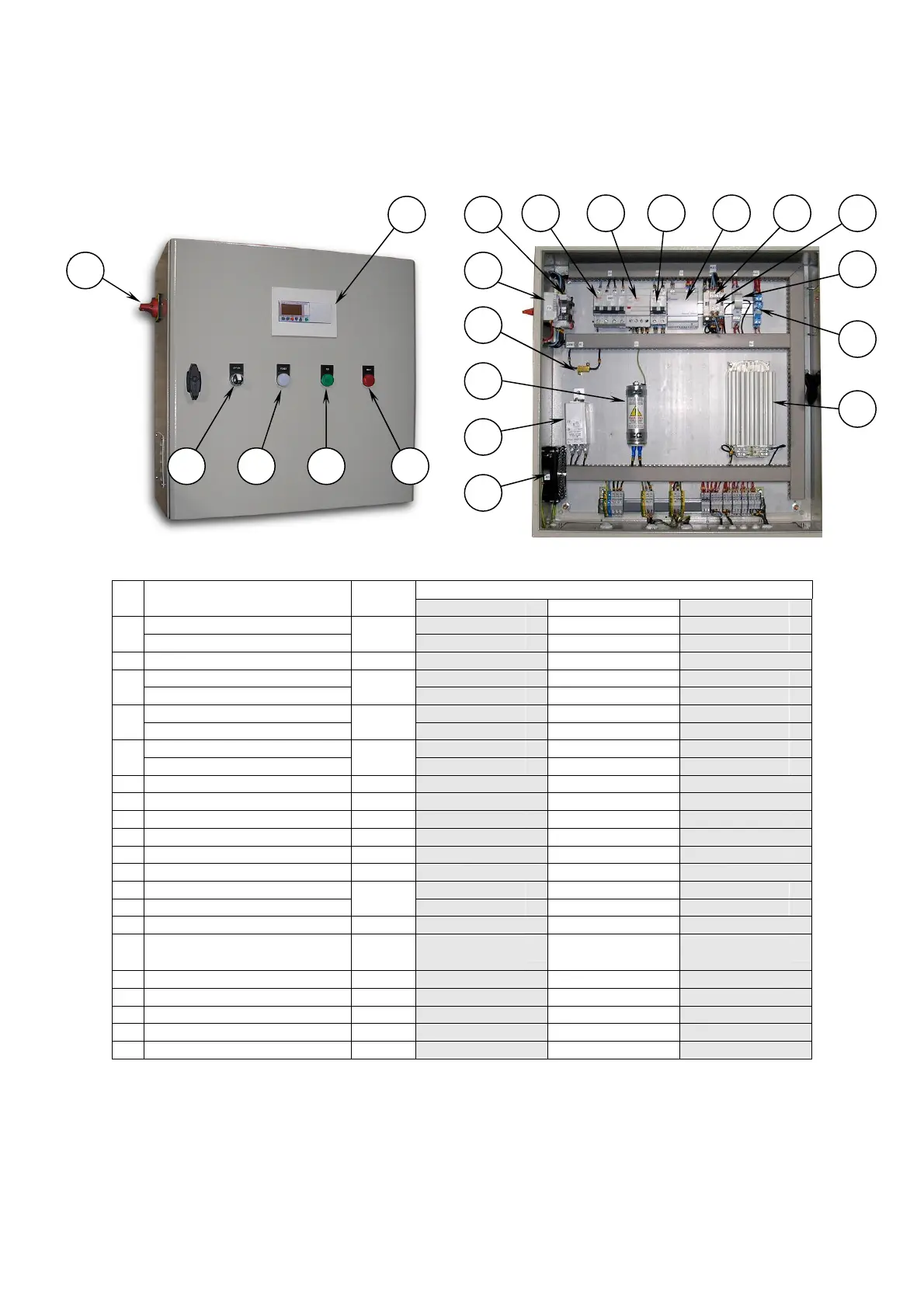

K. DARSTELLUNG DER ELEKTRIK
Bezugsnummer und Menge pro Reaktor
Nr Bezeichnung
Code
Schaltschrank
MP030 600W
Qté
MP030 1kW
Qté
MP030 2.5kW
Qté
Lasttrennschalter ELE000117 1 ELE000117 1 ELE000117 1
1
Hauptpol
Q1
- - ELE001080 1
2 Schalter Ein/Aus S1 ELE000271 1 ELE000271 1 ELE000271 1
Abdeckung weiße Leuchtanzeige ELE000297 1 ELE000297 1 ELE000297 1
3
Weiße Leuchtanzeige
H1
ELE000274 1 ELE000274 1 ELE000274 1
Abdeckung grüne Leuchtanzeige ELE000296 1 ELE000296 1 ELE000296 1
4
Grüne Leuchtanzeige
H2
ELE000272 1 ELE000272 1 ELE000272 1
Abdeckung rote Leuchtanzeige ELE001016 1 ELE001016 1 ELE001016 1
5
Rote Leuchtanzeige
H3
ELE001303 1 ELE001303 1 ELE001303 1
6 Monitor M3 Monitor ELE002404 1 ELE002404 1 ELE002404 1
7 Ventilator M ELE000189 1 ELE000189 1 ELE000189 1
8
Zündgerät ZRM BAL000036 1 BAL000036 1 BAL000037 1
9 Kondensator C ELE000070 1 ELE000070 2 ELE000070 1
10 Widerstand R ELE002176 1 ELE002176 1 ELE002176 1
11 Thermostat F0 ELE000335 1 ELE000335 1 ELE000335 1
12 Fehlerstromschutzschalter ELE000186 1 ELE000186 1 ELE002121 1
13 Differenzialblock
D1
- - ELE000205 1
14 Fehlerstromschutzschalter D2 ELE001445 1 ELE001445 1 ELE001445 1
15 24V-Versorgung U1
ELE002161
ELE002202*
1
ELE002161
ELE002202*
1
ELE002161
ELE002202*
1
16 Kontaktgeber KM1 ELE002116 1 ELE002116 1 ELE002117 1
17 Hilfskontaktblock KA1 ELE002158 1 ELE002158 1 ELE002158 1
18 Stärkeprüfer F ELE000125 1 ELE000125 1 ELE000125 1
19 Relais * KA ELE001060 1 ELE001060 1 ELE001060 1
20 Vorschaltgerät B BAL001079 1 BAL000029 1 BAL000030 1
* Für Option Automatische Reinigung
1
6
4
2
3
5
7
8
13
16
12
14
15
18
10
11
1
9
19
17
20
