▶ To dismount the voltage supply of the FI: In the ter-
minal box of the frequency converter, disconnect the
cable wires from the terminals L1, L2, L3 and PE, re-
move the cable from the FI and seal the cable bush-
ing.
▶ The wiring diagram for the emergency operation of
the compressor can be found in the terminal box
cover of the compressor (see figure 12, page 33).
▶ Disconnect the cable connection between FI and
compressor: In the terminal box of the compressor,
remove the cable wire of the FI from the bolt termin-
als U1/V1/W1/PE of the motor terminal strip. Isolate
the cable ends.
▶ Convert the compressor motor to star wiring:
➙ Remove the jumper between the motor pins (delta
wiring).
➙ Bridge the bolt terminal W2/U2/V2 of the motor ter-
minal strip (see figure 12, page 33).
WARNING
Risk of motor damage! It is absolutely neces-
sary to change the compressor motor from delta
to star wiring!
HK
Verdichter ist mit elektronischer
Schutzeinrichtung ausgerüstet!
Elektrischen Anschluss ge-
mäß Schaltbild vornehmen.
Wenn das Schutzgeräts aus-
gelöst hat, liegen Überlastung
oder unzulässige Betriebs-
bedingungen vor.
Ursache ermitteln und
beseitigen!
Achtung!
Klemmen B1-B2, M1-M2 und
orangene Kabel dürfen nicht mit
Steuer- oder Betriebsspannung
in Berührung kommen!
Le compresseur est equipé
d'une protection électronique!
Câbler l'installation électrique
conformément au schéma.
Lors de la mise à l'arrêt du
dispositif de protection il y a
des surcharges ou conditions
d'exploitation inadmissibles.
Déterminer la cause et y
remédier !
Attention !
Bornes B1-B2, M1-M2 et câbles
oranges ne doivent pas venir en
contact avec la tension de
commande ou d'alimentation !
Compressor is equipped with
electronic protection device!
Carry out electrical installation
according to wiring diagram.
When the protection device
has cut out, this indicates
either an overload or unper-
missible operating conditions.
Determine the source and
correct it!
Attention!
Terminals B1-B2, M1-M2 and
orange cables must not come
into contact with supply or
control voltage!
*
(SE-B )FU integriert / FI integrated / CF integré
Schutzgerät
Protection device
Dispositif de protection
SE-B
*
Relais max.
2,5 A / 250 V
300 VA
11 14 12 B2 B1 N L
Reset
M1
M2
6 4 5
321
PE
Druckgas-Temperaturfühler (optional)
Discharge gas temperature sensor (option)
Sonde de température du gaz au
refoulement (option)
Normalbetrieb über Frequenzumrichter (FU)
via frequency inverter (FI)Normal operation
par conv. de fréq. (CF)Opération normale
6 4 5
321
L1 L2
L3
37800723
W1V1U1
V2U2W2
W1V1
U1
V2U2W2
orange
orange
M1
M2
6 4 5
321
L1 L2
L3
W1V1
U1
V2U2W2
M1
M2
400V-50Hz
460V-60Hz
380..480V-50/60Hz:
FU / FI / CF
Notbetrieb ohne Frequenzumrichter (FU)
without freq. invert. (FI)Emergency service
sans conv. de fréq. (CF)Service de secours
Stromdurchführungsplatte
Terminal plate
Plaque à bornes
Sicherheitskette
Safety chain
Chaîne de sécurité
6 4 5
321
L1 L2
L3
W1V1
U1
V2U2W2
M1
M2
400V-50Hz
460V-60Hz
Notbetrieb ohne Frequenzumrichter (FU)
without freq. invert. (FI)Emergency service
sans conv. de fréq. (CF)Service de secours

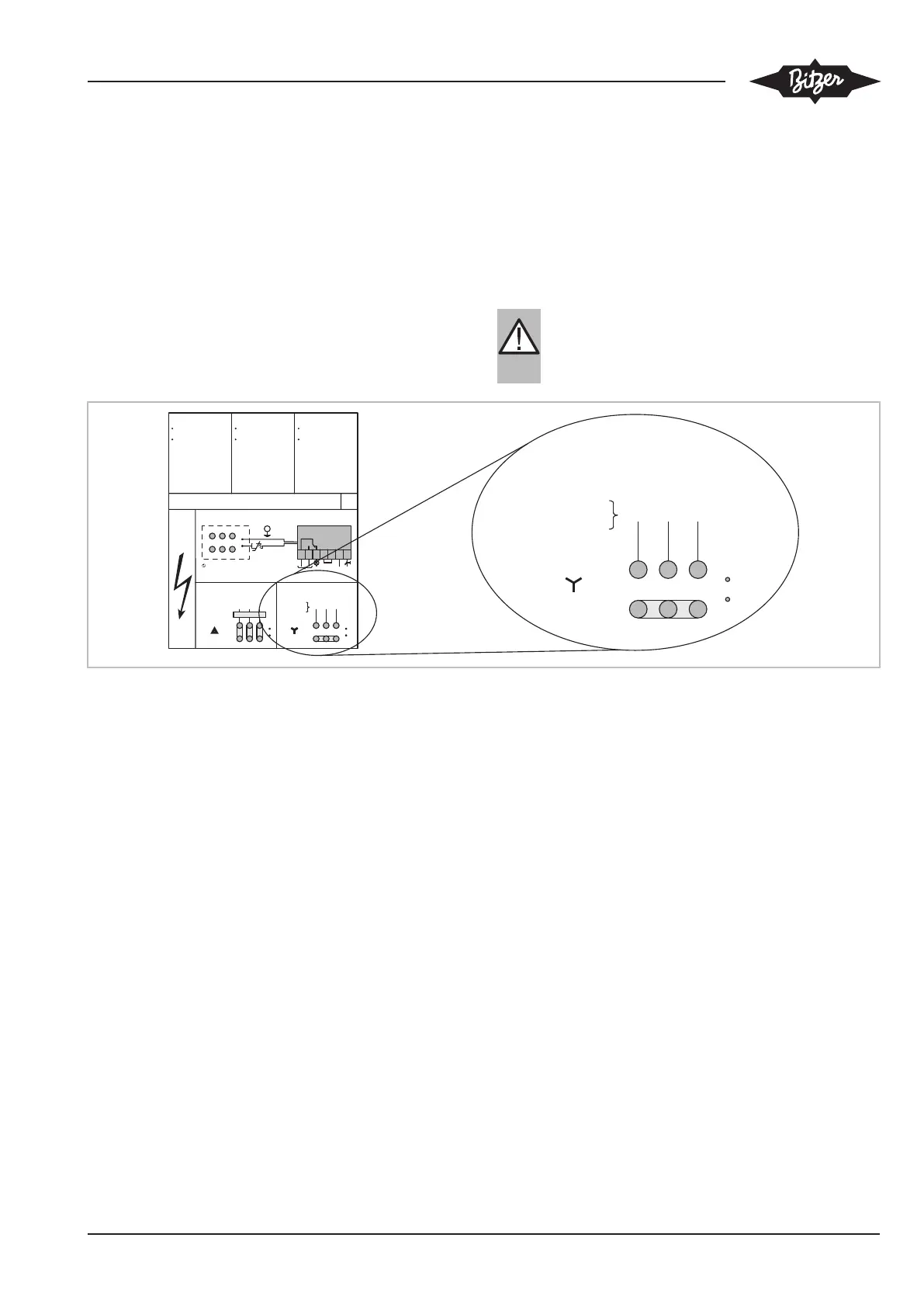

Fig.12: Adhesive label in the terminal box of the compressors with F1 (emergency operation)
