100 SH-510-1
11.5 Water-cooled oil coolers
for HFC refrigerants and R22
Performance data
Depending on the end covers the
coolant passes through the oil cooler
2, 3, 4 or 6 times (figure 35).
Performance data are based on:
4-pass: OW401 / OW501 (standard)
6-pass: OW781 / OW941 (standard)
Oil side 28 bar / -10 to 120°C
Coolant side
10 bar / -10 to 95°C
Use anti-freeze if required!
Data referred to
2-pass: OW401 / OW501
3-pass: OW781 / OW941
Approval according to EC Pressure
Equipment Directive 97/23/EC,
other approvals upon request.
In the range of higher oil cooler
capacity thermosiphon oil cooling can
also be applied.
11.5 Refroidisseurs d'huile à eau pour
fluides frigorigènes HFC et R22
Données de puissance
Dépendent du couvercle déflecteur leflui-
de caloporteur passe le refroidisseur
d'huile 2, 3, 4 ou 6 fois (figure 35).
Données de puissance se basent sur:
4-pass: OW401 / OW501 (standard)
6-pass: OW781 / OW941 (standard)
Côté d'huile 28 bar / -10 à 120°C
Côté de fluide caloporteur
10 bar / -10 à 95°C
Utiliser anti-gel si nécessaire!
Données réfèrant à
2-pass: OW401 / OW501
3-pass: OW781 / OW941
Contrôle conforme à la Directive CE
Equipements sous Pression 97/23/CE,
autres réceptions sur demande.
Dans la plage des puissances plus éle-
vées aussi refroidissement d'huile par
thermosiphon peut être appliqué.
11.5 Wassergekühlte Ölkühler
für HFKW-Kältemittel und R22
Leistungsdaten
Je nach Umlenkdeckel wird das Kühl-
medium 2, 3, 4 oder 6 mal durch den
Ölkühler geführt (Abb. 35).
Leistungsdaten sind bezogen auf:
4-Pass: OW401 / OW501 (Standard)
6-Pass: OW781 / OW941 (Standard)
Öl-Seite 28 bar / -10 bis 120°C
Kühlmedium-Seite
10 bar / -10 bis 95°C
Frostschutz bei Bedarf einsetzen!
Daten bezogen auf
2-Pass: OW401 / OW501
3-Pass: OW781 / OW941
Abnahme entsprechend der EG-
Druckgeräterichtlinie 97/23/EG,
andere Abnahmen auf Anfrage.
Im Bereich größerer Ölkühlerleistung
kann auch Thermosiphon-Ölkühlung
eingesetzt werden.

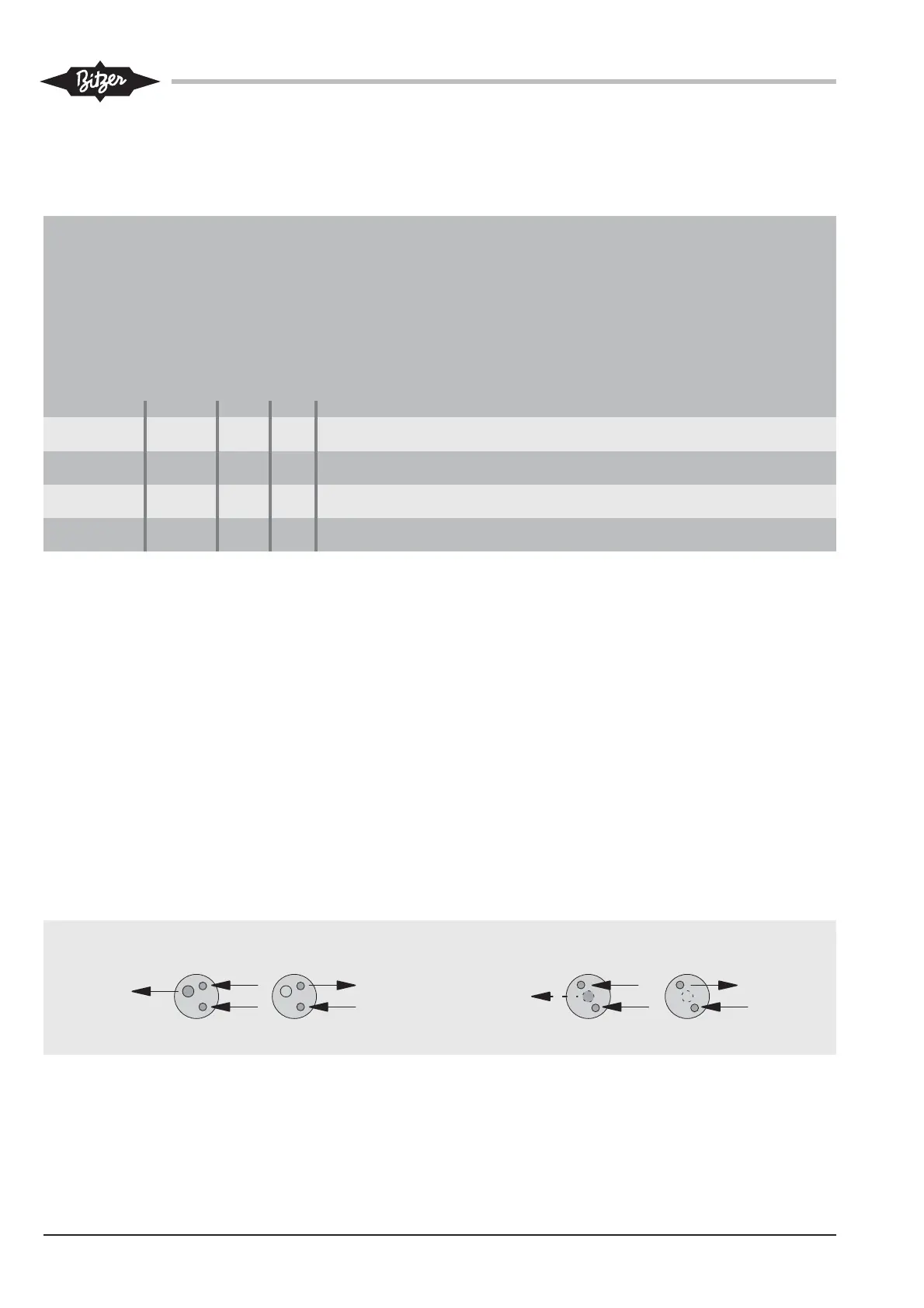

Abb. 35 Kühlmedium Anschuss-Positionen
am Umlenkdeckel
OW401 .. OW501:
4- oder 2-Pass, je nach Anschluss
am gleichen Deckel möglich
OW781 .. OW941:
6- oder 3-Pass, je nach Anschluss
am gleichen Deckel möglich
3-Pass: Kühlmedium-Austritt auf
Umlenkseite
Fig. 35 Coolant connection positions at
the end cover
OW401 .. OW501:
4 or 2 passes depending on con-
nection at the same cover possible
OW781 .. OW941:
6 or 3 passes depending on con-
nection at the same cover possible
3-pass:
coolant outlet on reversing side
Fig. 35 Positions des raccords du fluide calo-
porteur au couvercle déflecteur
OW401 .. OW501:
4 ou 2 passages dépendant du rac-
cord sur le même couvercle possible
OW781 .. OW941:
6 ou 3 passages dépendant du rac-
cord sur le même couvercle possible
3-pass: sortie du fluide caloporteur au
côtê de déviation
OW401 / OW501 OW781 / OW941
2 pass 4 pass 3 pass 6 pass
80 17 1,5 0,13 13 2,2 0,04 8 0,7 0,03 4,5 0,4 0,02
100 24 2,1 0,25 21 3,6 0,1 16 1,4 0,12 12 1,0 0,06
80 22,5 1,9 0,24 17 2,9 0,08 11 0,9 0,06 6 0,5 0,03
100 32 2,7 0,45 28 4,8 0,2 21 1,8 0,22 16 1,4 0,13
80 31 2,7 0,13 24 4,1 0,04 15 1,3 0,03 8,5 0,7 0,01
100 44 3,8 0,25 38 6,5 0,1 29 2,5 0,12 23 2,0 0,07
80 42 3,6 0,28 32 5,5 0,09 20 1,7 0,07 11,5 1,0 0,02
100 60 5,1 0,1 52 8,8 0,22 39 3,3 0,22 30 2,6 0,15
15 / 25°C 27 / 32°C 40 / 50°C 50 / 60°C
QV
pQV
pQV
pQV
p
kg dm
3
dm
3
°C kW m
3
/h bar kW m
3
/h bar kW m
3
/h bar kW m
3
/h bar
Gewicht Behälter- Anzahl Öltemp. Nennleistung Nominal capacity
Inhalt Verdichter (Eintritt) Puissance nominale
Weight Receiver No. of Oil temp. Kühlmedium-Durchsatz Coolant flow
volume compress. (inlet) Quantité passée de fluide caloporteur
Poids Contenance No. de Temp. Druckabfall bei Kühlmedium-Ein- / Austrittstemperatur
réservoir compress. d'huile Pressure drop with water inlet / outlet temperature
(entrée) Perte de pression à température d'entrée / de sortie de fluide caloporteur
OW401 38 10,5 2,2 max. 1
OW501 42 14 2,6 max. 1
OW781 60 18 4,5 max. 2
OW941 75 24 5,4 max. 2
Q
V
p
