CB-100-2 121
Router
BEST
Software
RJ45
RJ45
BEST
Software
BEST
Software
RJ45
Router
RJ45
1)
2)
3)

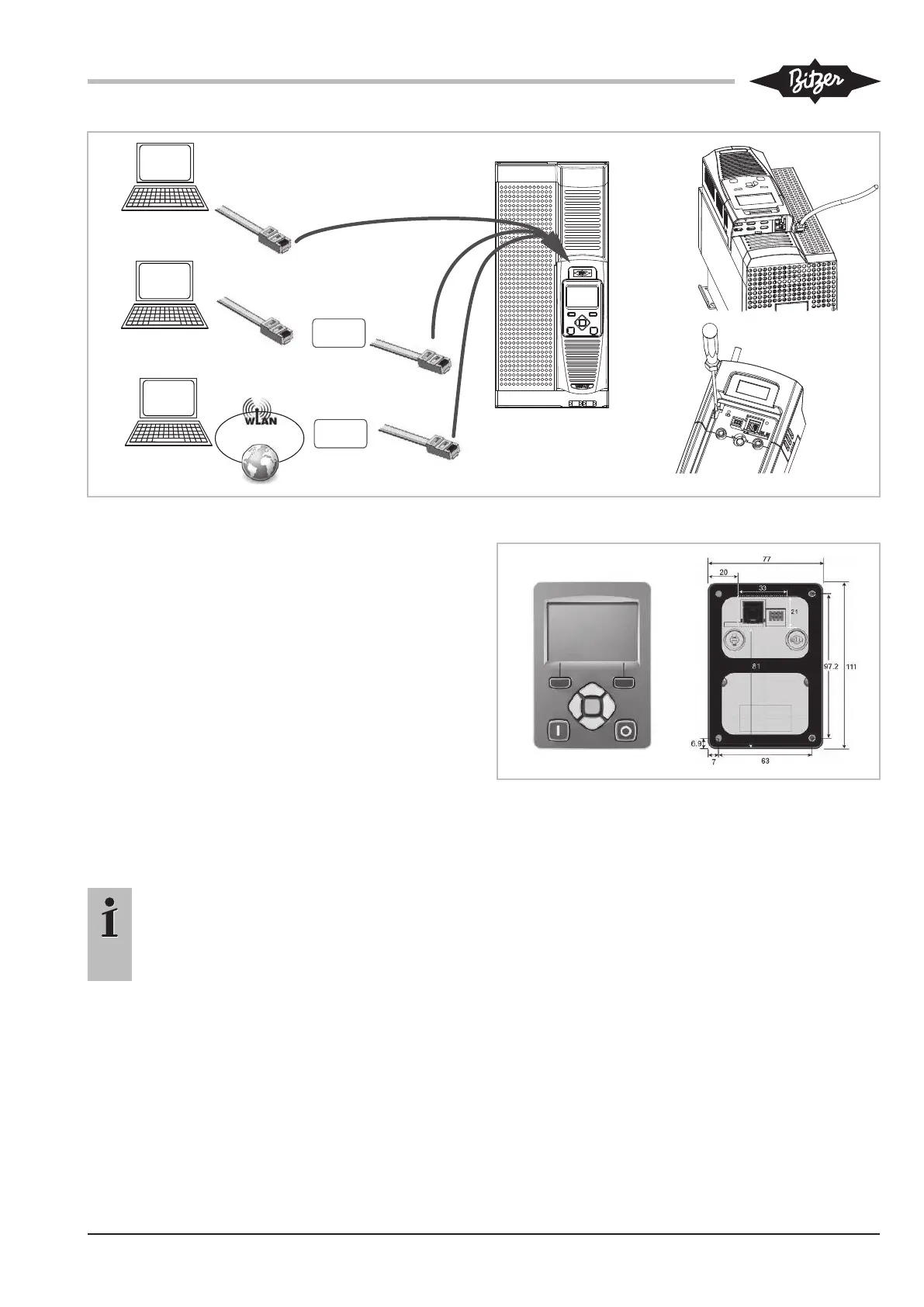

Fig.26: Insérer le câble réseau au raccord RJ45 du VARIPACK et l’en retirer
Établir la communication avec BEST SOFTWARE:
voir chapitre Mettre en service le convertisseur de fré-
quences VARIPACK, page 122.
7.2 Panneau de commande amovible (avec écran et
clavier à touches)
Le convertisseur de fréquences VARIPACK peut être
entièrement configuré et contrôlé par le panneau de
commande optionnel amovible (avec écran et clavier à
touches). Pour ce faire, insérer la carte SD livrée avec
le panneau de commande dans le port pour carte SD.
Puis insérer le panneau de commande soit directement
sur la face avant (à la place du cache) (voir figure 7,
page 94) ou le monter à l’extérieur de l’armoire élec-
trique ou sur la porte de l’armoire électrique à l’aide du
kit pour montage externe.
Information
La première configuration via le panneau de
commande du convertisseur de fréquences
VARIPACK pour les compresseurs à vis et à
scroll sera bientôtdisponible!
Fig.27: Vues avant et arrière du panneau de commande avec trous
de fixation et dégagement sur la face arrière (pour le montage ex-
terne)
7.2.1 Kit de montage pour montage externe du
panneau de commande
Le kit pour le montage externe du panneau de com-
mande optionnel (numéro d’article 347971 01) se com-
pose:
• D’un câble de liaison (3m de long).
• De 4vis de montage.
Montage (voir figure 27, page 121):
• Monter le panneau de commande sur une surface
plane, par exemple à l’extérieur, sur la porte de l’ar-
moire électrique.
• Tenir compte du dégagement sur la porte de l’ar-
moire électrique prévu pour les raccords situés à
