Bitzer VARIPACK FDU+6 - Durchsteckmontage (Option)

CB-100-250
4.4 Durchsteckmontage (Option)
Bei der Durchsteckmontage befindet sich der Kühlkör-
per (mit Schutzart IP54) des VARIPACK Frequenzum-
richters außerhalb des Schaltschranks.
Dadurch:
• kann ein kleinerer Schaltschrank verwendet werden,
da ein Großteil der vom VARIPACK Frequenzum-
richter erzeugten Wärme außerhalb des Schalt-
schranks abgeführt wird.
• kann die Belüftung des Schaltschranks auf ein Mini-
mum reduziert werden.
• kann der VARIPACK Frequenzumrichter leichter
sauber und trocken gehalten werden.
102
79
286
6
74
M4
253
2
262
83
M4
250
46
332

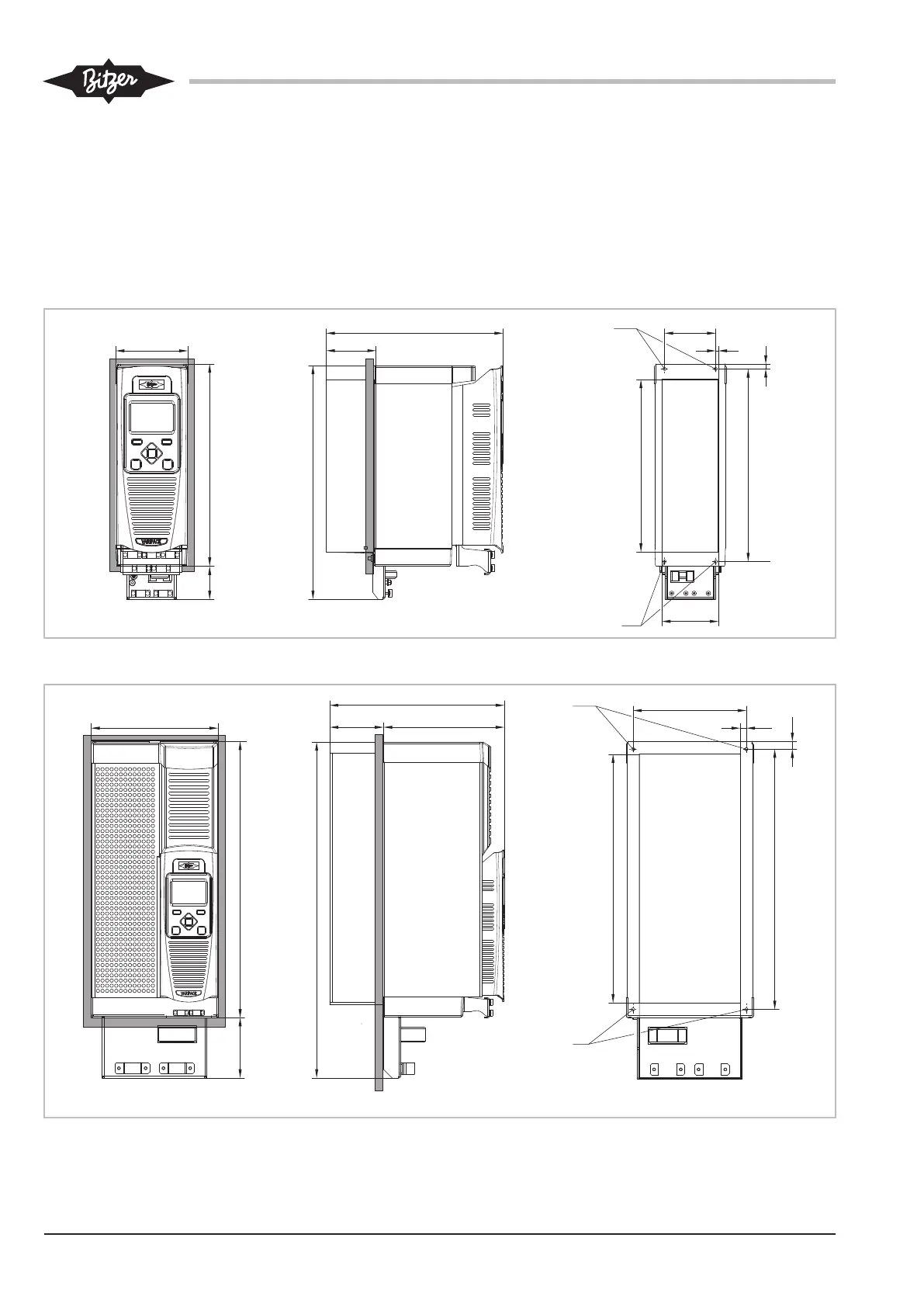

Abb.4: Maßzeichnung FDU+6, FDU+12 bei Durchsteckmontage (mit optionalem Bedienteil)
B
B1
B2
L
H
H1
H2
ØF
ØF
L2
B3
H3
X
L1
H4
Abb.5: Maßzeichnung FEU+16 .. FHU+73 bei Durchsteckmontage (mit optionalem Bedienteil)
