CB-100-280
7.2.2 Aufbau und Bedienung des Bedienteils
Siehe dazu, dem Bedienteil beiliegendes BITZER Bei-
blatt 378 204 05.
7.3 Schnittstelle zur Kommunikation über
ModbusRTU und ModbusTCP/IP
Zur Kommunikation mit übergeordneten Anlagenreg-
lern oder der Gebäudeleittechnik stehen außerdem fol-
gende Schnittstellen zur Verfügung:
• ModbusRTU via RS485.
• ModbusTCP/IP via Netzwerkkabel an RJ45.
Erläuterung und Einrichtung dieser Schnittstellen inklu-
sive der Register bzw. Adressendefinition, siehe
BEST SOFTWARE 2.9 oder neuer.
8 VARIPACK Frequenzumrichter in Betrieb nehmen
Zunächst:
Kommunikation mit BEST SOFTWARE aufbauen,
siehe Abbildung 28, Seite 80:
• BEST SOFTWARE starten (1).
• Schaltfläche NEU anklicken (2).
• VARIPACK Frequenzumrichter auswählen (3).
• Schaltfläche VERBINDEN anklicken (4).
• Es erscheinen zur Auswahl: BEST KONVERTER oder
ETHERNET.
– Auswahl BEST KONVERTER:
Schaltfläche VERBINDEN anklicken. Der VARIPACK
Frequenzumrichter ist jetzt mit dem mobilen End-
gerät verbunden.
– Auswahl ETHERNET:
Alle verfügbaren Geräte erscheinen aufgelistet.
Gerät auswählen.
Schaltfläche VERBINDEN anklicken.
Ethernet Passwort eingeben (Standard "8670")
Der VARIPACK Frequenzumrichter ist jetzt mit
dem PC / mobilen Endgerät verbunden.

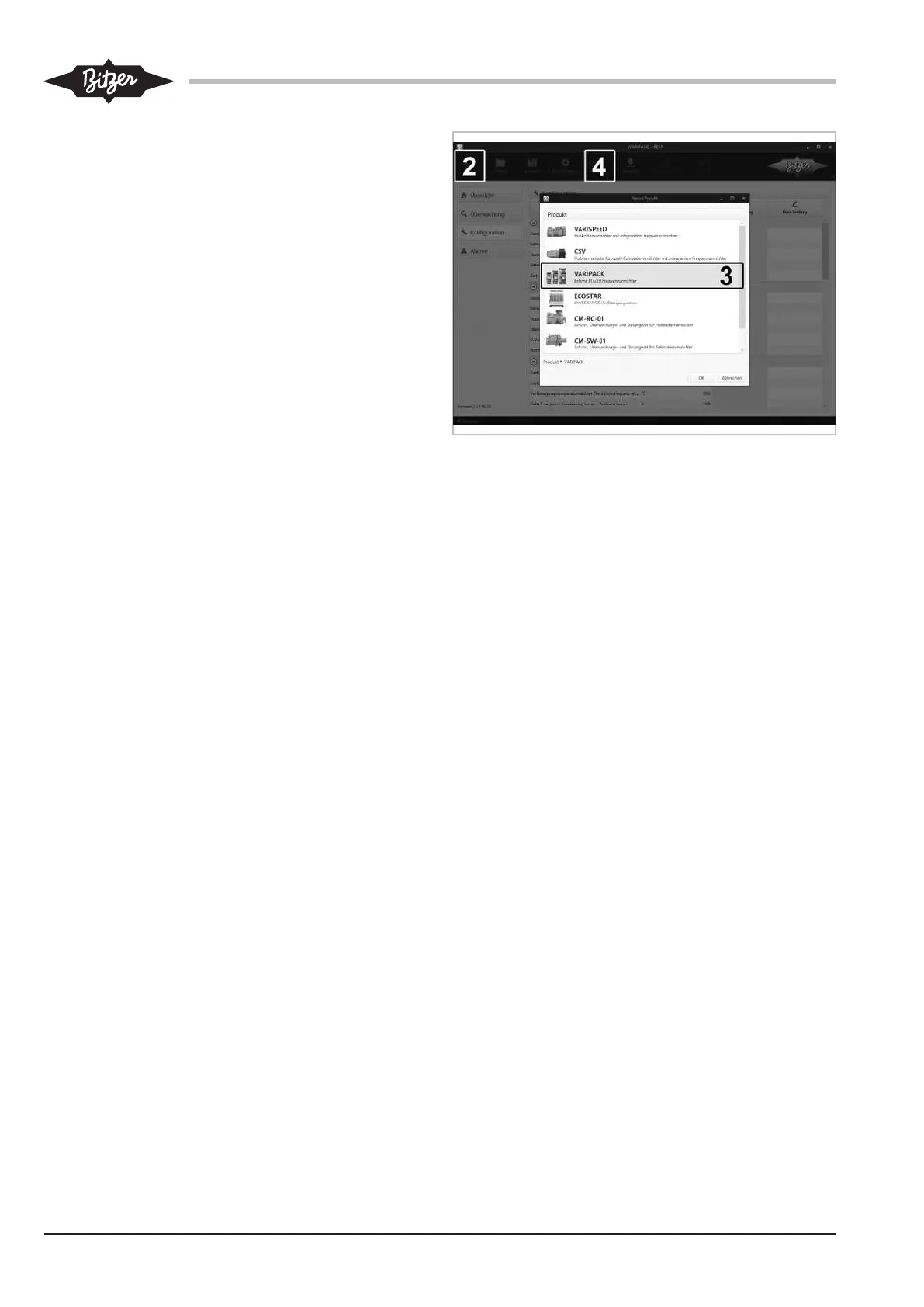

Abb.28: VARIPACK Frequenzumrichter mit der BEST Software ver-
binden
VARIPACK konfigurieren:
• Leistungsregelung des Verdichters in Abhängigkeit
eines externen Sollwert-Signals:
– Schaltfläche KONFIGURATION anklicken
– Parameter VERDICHTER anklicken und Verdichter
inklusive Motorcode und Motorverschaltung aus-
wählen.
– Auf die Schaltfläche ÜBERTRAGEN klicken und BE-
NUTZEREINSTELLUNG ZUM GERÄT ÜBERTRAGEN auswäh-
len und anklicken.
Die Basiskonfiguration ist damit abgeschlossen.
• Leistungsregelung des Verdichters in Abhängigkeit
des Verdampfungsdrucks mit dem Erweiterungsmo-
dul zur Druckregelung (Option), siehe Abbildung 29,
Seite 81.
– Schaltfläche KONFIGURATION anklicken
– Parameter VERDICHTER anklicken und Verdichter
inklusive Motorcode und Motorverschaltung aus-
wählen.
– Das entsprechende Kältemittel auswählen.
– Falls nötig, die Temperatur- und Druckeinstellun-
gen anpassen.
– Auf die Schaltfläche ÜBERTRAGEN klicken und BE-
NUTZEREINSTELLUNG ZUM GERÄT ÜBERTRAGEN auswäh-
len und anklicken.
Die Konfiguration ist damit abgeschlossen.
