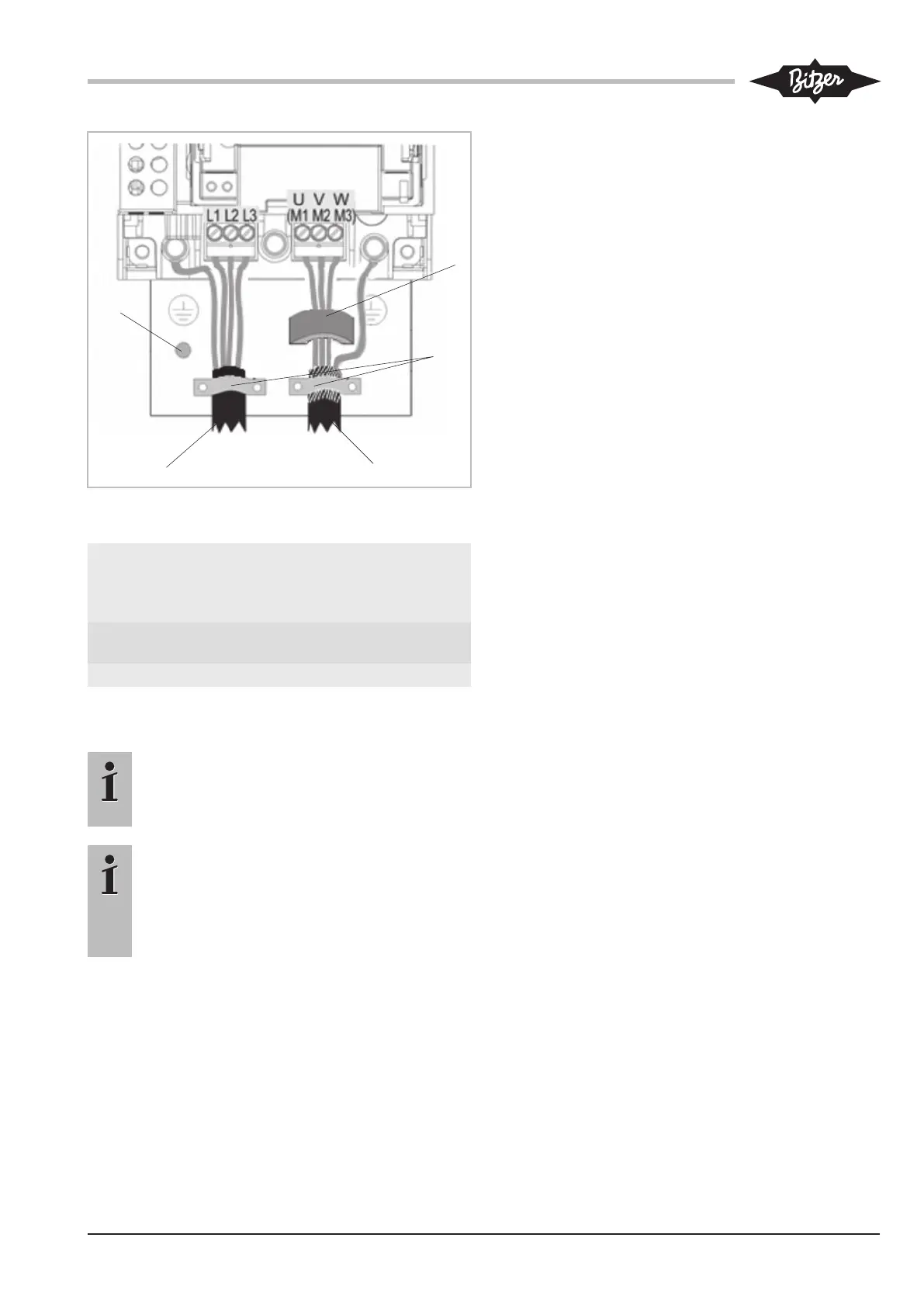

Abb.11: Leistungsanschlüsse (Kabel zur Spannungsversorgung und
Motorkabel) mit Halterung
A Erdung B Kabel zur Span-
nungsversorgung /
Klemmen für Netz-
nennspannung
C Motorkabel / Mo-
torklemmen
D Kabelschellen
E Ferritkern
5.3 Steueranschlüsse (Ein- und Ausgänge)
Information
Das Steuermodul muss zur Erfüllung der EMV-
und Sicherheitsanforderungen außerhalb des
Gerätes geerdet sein!
Information
Die gesamte externe Verdrahtung muss für die
höchste Systemspannung zugelassen sein!
Alle Steuer- und Signalklemmen garantieren Si-
cherheitskleinspannungen (SELV), d.h. sie sind
durch eine doppelte Isolierung geschützt.
Spezifikation der Steueranschlüsse:
• Leitungen ganz ohne oder mit unisolierten Aderend-
hülsen: 0,25..1,5 mm².
• Leitungen mit isolierten Aderendhülsen: 0,25..0,75
mm².
Digitaleingänge
• Funktion
– X13:2:DI1 (Start)
Verdichteranlauf-Befehl.
– X13:3:DI2 (Force)
Betrieb des Verdichters mit einer Minimalfrequenz
von 50Hz.
– X13:4:DI3 (p01 ￫ 2)
Externe Regelung: ohne Funktion.
Mit Erweiterungsmodul: Umschaltung von Ver-
dampfungstemperatur-Sollwert 1 auf 2.
– X12:1:DI4 (pc1 ￫ 2)
Externe Regelung: ohne Funktion.
Mit Erweiterungsmodul: Umschaltung von Verflüs-
sigungstemperatur-Sollwert 1 auf 2.
– X12:2:DI5 (Reset)
Entriegeln von Störungen.
– X12:3:DI6 (Detection)
Automatische Erkennung des Erweiterungsmo-
duls.
• Technische Daten
– Status:
Aus: 0..5V =
Undefiniert: 5..15 V =
Ein: 15..24V =
– Max. Eingangsspannung: ±30V =
– Eingangsimpedanz: 3,3kΩ.
– Eingangsstrom: 7,3mA ±10% bei 24V =
– Common auf X10:4
Analogeingänge
• Funktion
– X11:1:AI1 (mA/p0)
Externe Regelung: Sollwert als 4..20mA Signal.
X10: 2: Common
Mit Erweiterungsmodul: Eingang für Niederdruck
vom Erweiterungsmodul kommend (￫X11:1)
– X11:2:AI2 (V/pc)
Externe Regelung: Sollwert als 0..10V Signal.
X10: 2: Common
