4.4 Montage traversant (option)
En cas de montage traversant, le dissipateur de cha-
leur (avec degré de protection IP54) du convertisseur
de fréquences VARIPACK est situé en dehors de l’ar-
moire électrique.
Résultat:
• Cela permet d’utiliser une armoire électrique plus pe-
tite, étant donné qu’une grande partie de la chaleur
émise par le convertisseur de fréquences
VARIPACK est évacuée hors de l’armoire électrique.
• Cela permet de réduire au maximum la ventilation de
l’armoire électrique.
• Cela permet de garder le convertisseur de fré-
quences VARIPACK plus facilement propre et sec.
102
79
286
6
74
M4
253
2
262
83
M4
250
46
332

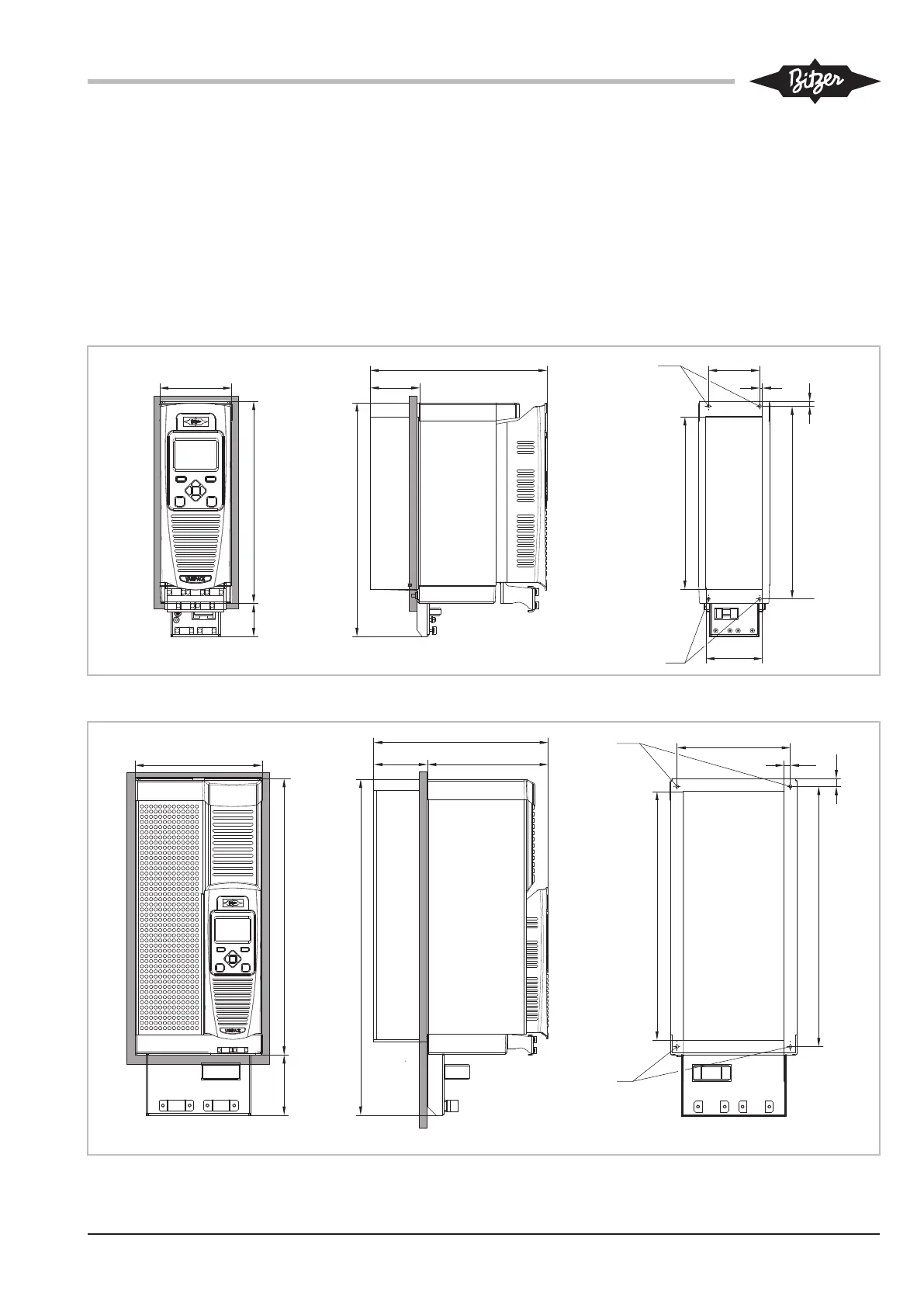

Fig.4: Croquis coté FDU+6, FDU+12 pour montage traversant (avec panneau de commande optionnel)
B
B1
B2
L
H
H1
H2
ØF
ØF
L2
B3
H3
X
L1
H4
Fig.5: Croquis coté FEU+16 .. FHU+73 pour montage traversant (avec panneau de commande optionnel)
