CB-100-2 49
4.3 Schaltschrankmontage
Die Montage des VARIPACK Frequenzumrichters er-
folgt mit den Befestigungsblechen im Schaltschrank.
FDU+6 .. FHU+73
Die Befestigungsbleche können durch die alternativen
Bohrungen, die in Abständen von 15mm angeordnet
sind, nach oben/unten versetzt werden.
B
B1
H
H2
F
L
B2
H1
B1
F
H3
X
B1
B3
FKU+180 .. FKU+260

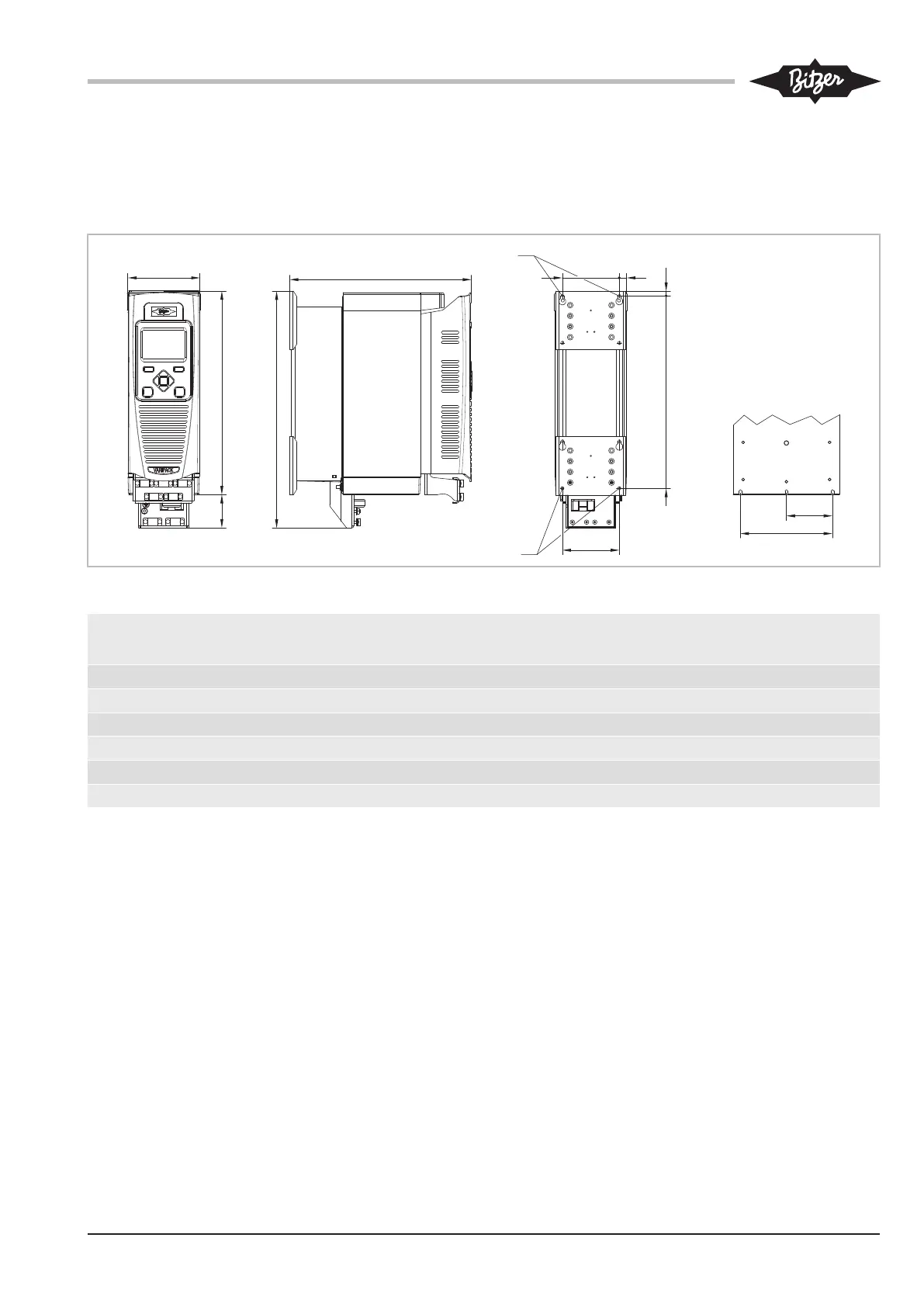

Abb.3: Maßzeichnung FDU+6 .. FKU+260 bei Schaltschrankmontage (Zeichnung zeigt FDU mit optionalem Bedienteil)
B
mm
B1
mm
B2
mm
B3
mm
F H
mm
H1
mm
H2
mm
H3
mm
L
mm
X
mm
FDU+6, FDU+12 100 80 10 --- M4 286 270 7 332 255 46
FEU+16, FEU+24 125 100 13 --- M4 333 320 7 398 255 62
FGU+32, FGU+38 150 125 13 --- M4 383 370 7 455 255 72
FHU+45..FHU+73 220 190 13 --- M5 480 465 7 588 287 108
FJU+87..FJU+145 260 220 20 --- M6 670 650 10 870 316 200
FKU+180..FKU+260 330 285 23 143 M8 800 780 10 1055 374 255
