Bitzer VARIPACK FDU+6 User Manual

CB-100-2122
l’arrière du panneau de commande (voir figure 27,
page 121)!
7.2.2 Montage et commande du panneau de
commande
Voir à ce sujet la feuille supplémentaire 378 204 05
BITZER jointe au panneau de commande.
7.3 Interface pour la communication via ModbusRTU
et ModbusTCP/IP
Pour la communication avec le régulateur d'installation
supérieur ou le système domotique, vous disposez en
outre des interfaces suivantes:
• ModbusRTU via RS485.
• ModbusTCP/IP via câble réseau à RJ45.
Pour des explications et la configuration de ces inter-
faces, y compris la définition du registre ou des
adresses, veuillez-vous référer au logiciel
BEST SOFTWARE version 2.9 ou supérieure.
8 Mettre en service le convertisseur de fréquences
VARIPACK
D’abord:
Établir la communication avec BEST SOFTWARE, voir
figure 28, page 122:
• Démarrer BEST SOFTWARE (1).
• Cliquer sur le bouton NOUVEAU (2).
• Sélectionner le convertisseur de fréquences VARI-
PACK (3).
• Cliquer sur le bouton CONNECTER (4).
• Options affichées: CONVERTISSEUR BEST ou ETHER-
NET.
– Si vous sélectionnez CONVERTISSEUR BEST:
Cliquer sur le bouton CONNECTER. Le convertisseur
de fréquences VARIPACK est désornais connecté
au terminal mobile.
– Si vous sélectionnez ETHERNET:
Une liste de tous les dispositifs disponibles s’af-
fiche.
Sélectionner le dispositif.
Cliquer sur le bouton CONNECTER.
Saisir le mot de passe Ethernet (standard
«8670»)
Le convertisseur de fréquences VARIPACK est
désirnaus connecté au PC / terminal mobile.

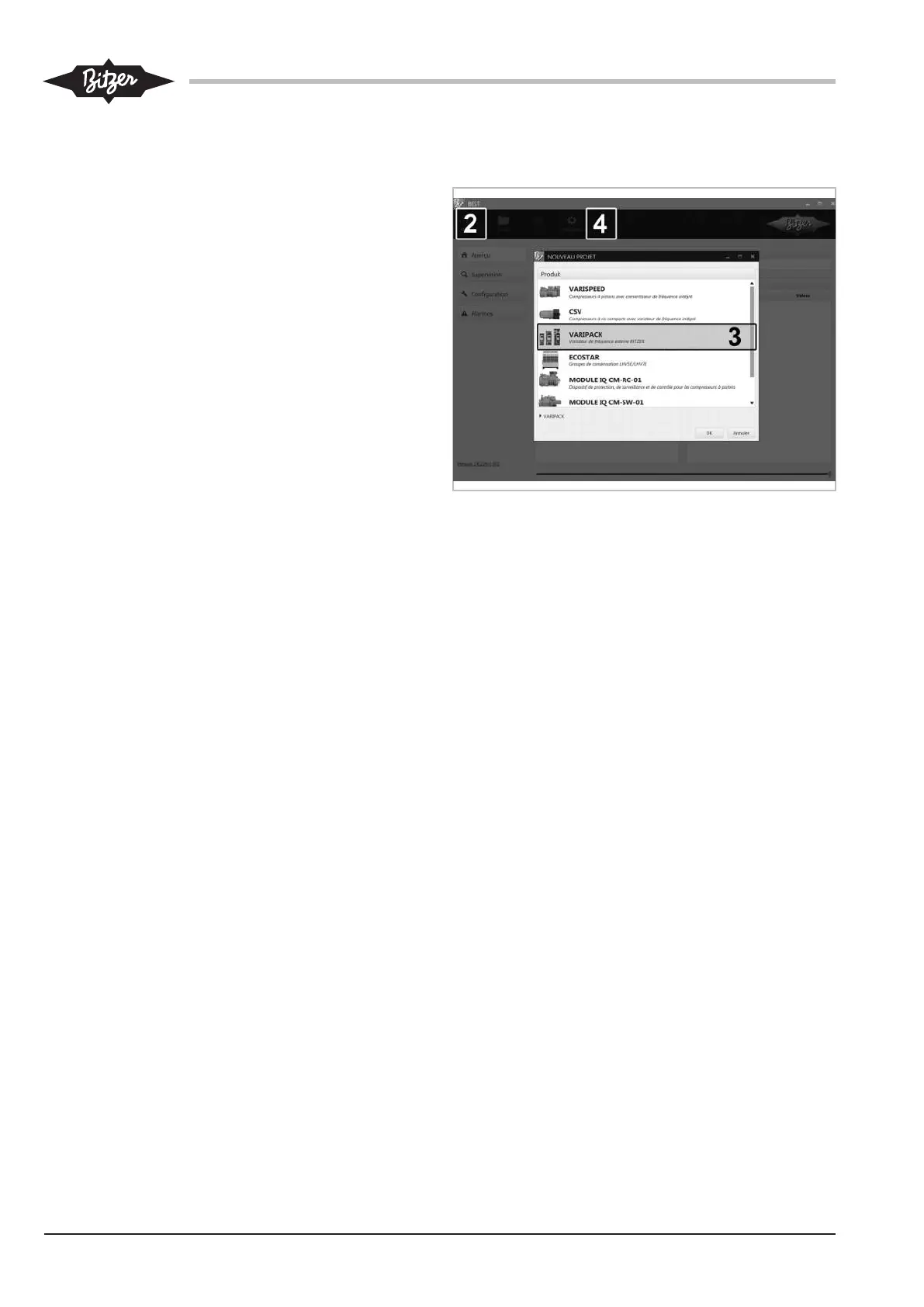

Fig.28: Connecter le convertisseur de fréquences VARIPACK avec
BEST SOFTWARE
Configurer le VARIPACK:
• Régulation de puissance du compresseur en fonc-
tion d'un signal de valeur de consigne externe:
– Cliquer sur le bouton CONFIGURATION
– Cliquer sur le paramètre COMPRESSEUR et sélec-
tionner le compresseur avec le code moteur et le
câblage moteur.
– Cliquer sur le bouton TRANSFÉRER et sélectionner
et cliquer sur TRANSFÉRER LES PARAMÈTRES UTILISA-
TEUR AU DISPOSITIF.
Cela achève la configuration de base.
• Régulation de puissance du compresseur en fonc-
tion de la pression d’évaporation avec le module
d’extension pour la régulation de la pression (op-
tion), voir figure 29, page 123.
– Cliquer sur le bouton CONFIGURATION
– Cliquer sur le paramètre COMPRESSEUR et sélec-
tionner le compresseur avec le code moteur et le
câblage moteur.
– Sélectionner le fluide frigorigène adéquat.
– Si nécessaire, ajuster les réglages de tempéra-
ture et de pression.
– Cliquer sur le bouton TRANSFÉRER et sélectionner
et cliquer sur TRANSFÉRER LES PARAMÈTRES UTILISA-
TEUR AU DISPOSITIF.
Cela achève la configuration.
