CB-100-2 55
4.5.1 Montageanleitung für den IP21 Bausatz
Für die FU-Typen: FDU, FEU, FGU, FHU.

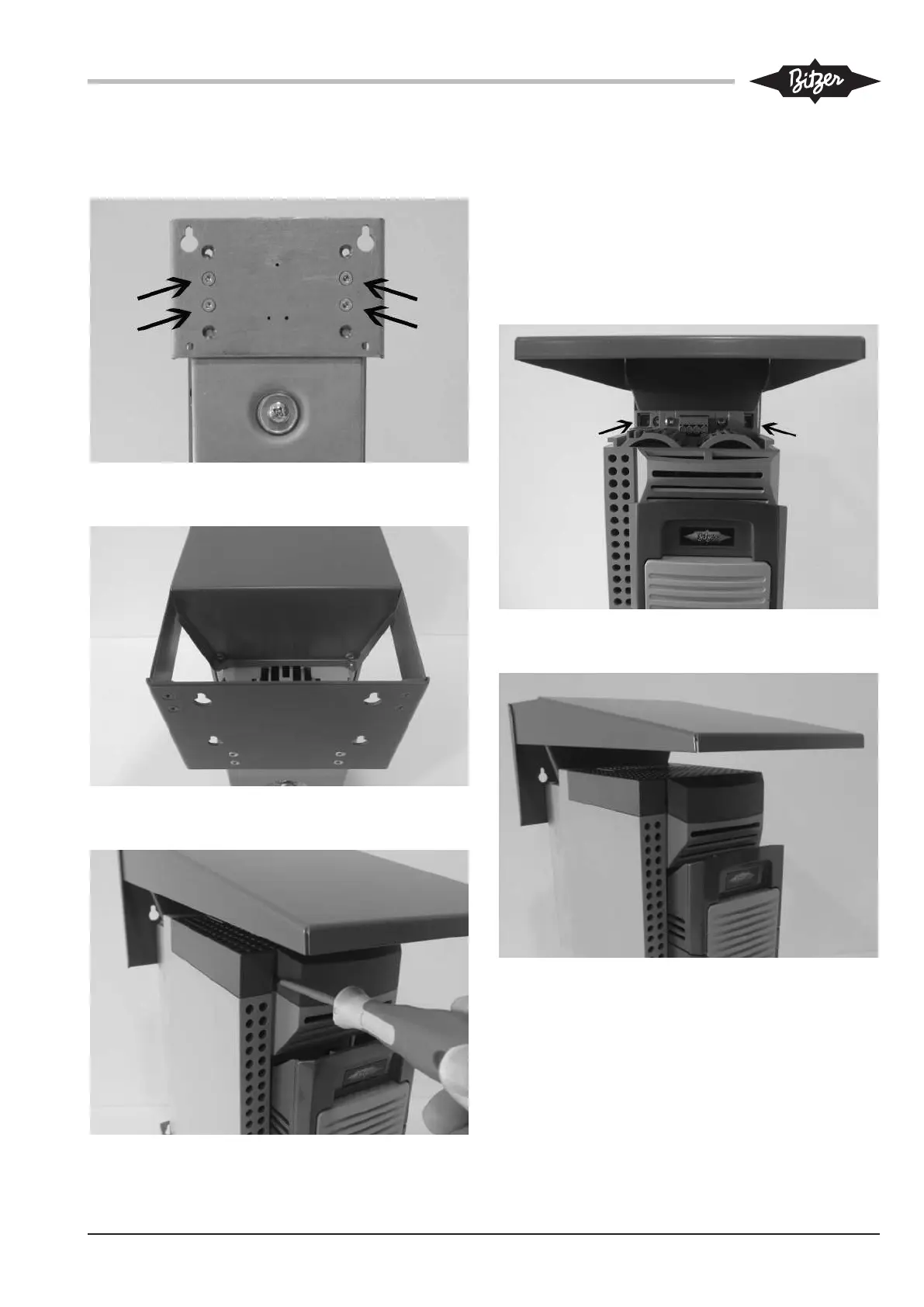

Oberes Befestigungsblech abschrauben. Dazu die
4 markierten Schrauben lösen.
IP21 Abdeckung anstelle des oberen Befestigungs-
blechs anschrauben.
• Damit die obere Gehäuseabdeckung nach vorne
geschoben und abmontiert werden kann, muss
bei den Frequenzumrichtern FDU das Steuermo-
dul ausgebaut werden (siehe Abbildung 7, Seite
53 und siehe Seite 52).
• Einen Schraubenzieher weit in den Schlitz der
oberen Gehäuseabdeckung einstecken und den
Clip nach rechts drücken. Verriegelung löst sich.
• Anschließend die obere Gehäuseabdeckung her-
unterschieben.
IP21 Abdeckung mit dem im Bausatz enthaltenen
Schrauben zusätzlich fixieren.
Abschließend obere Gehäuseabdeckung wieder
aufsetzen bzw. aufschieben bis die Plastikclips ein-
rasten.
Bei den Frequenzumrichtern FDU das Steuermodul
wieder einbauen (siehe Seite 52).
Für die VARIPACK Frequenzumrichter FJU und FKU.
