Mise en route
Brancher l'alimentation
Pour mettre en route votre Teranex, il suffit de le brancher à une source d'alimentation et de
connecter le signal d’entrée et de sortie.
Pour alimenter l'appareil, branchez un câble d'alimentation CEI standard au connecteur
d'alimentation situé sur le panneau arrière du Teranex.
Brancher la vidéo
Branchez la source vidéo à l'entrée vidéo du Teranex et reliez la sortie vidéo de l’appareil au
connecteur de la destination. Toutes les sorties vidéo sont actives simultanément, vous pouvez ainsi
connecter plusieurs appareils pour répondre parfaitement à vos besoins. Confirmez le signal en
vérifiant l'écran LCD sur le panneau de contrôle. L'écran peut afficher l'entrée et la sortie vidéo.
Appuyez sur les boutons In et Out pour régler l'affichage sur l'entrée ou la sortie. L'écran indique le
format vidéo et la fréquence d'images. Le Teranex Express et le Teranex AV affichent également le
timecode et les niveaux audio.

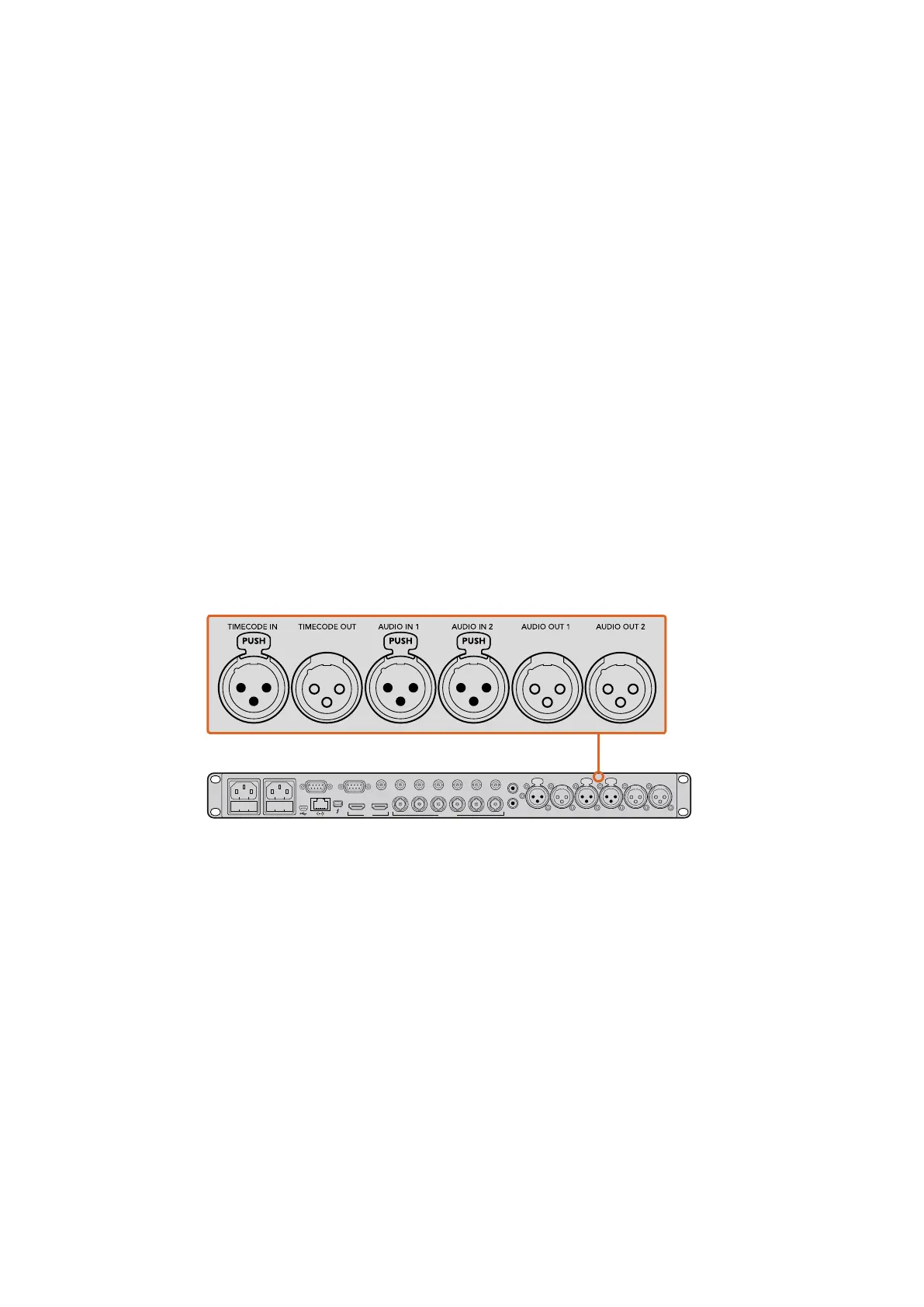

Brancher l'audio
Si vous connectez un signal vidéo SDI, l'audio est déjà connecté car il est intégré au signal. Sur les
Teranex équipés de connecteurs XLR, il est également possible de brancher de l'audio analogique.
Le Teranex 3D comprend des connecteurs XLR dédiés aux signaux d'entrée et
de sortie audio AES et analogique, ainsi que pour le timecode LTC.
Conversions
Une fois le Teranex allumé et connecté, vous êtes prêt pour effectuer votre première conversion.
Pour régler la conversion, il faut tout d'abord configurer l'entrée et confirmer le signal d'entrée.
Configurer l'entrée
1 Appuyez sur le bouton In situé à gauche du panneau de contrôle. Ce bouton s'allume
lorsqu'il est sélectionné.
2 Sous le bouton Video, sélectionnez l'entrée SDI, HDMI, analogique ou optique.
3 Une fois l'entrée sélectionnée, vous verrez une image s'afficher sur l'écran LCD et le
Teranex détectera automatiquement le format d'entrée. Les boutons correspondants
s'allumeront, dont le format et la fréquence d'images.
IN
OUT
SDI
VIDEO
VIDEO
HDMI
ANLG
AUDIO
AUDIO
EMBED
AES
ANLG
FORMAT
FORMAT
486
720
2K
1080
576
1080
FRAME
FRAME
P
I
PSF
MENU
MENU
HOME
MENU
1
MENU
2
REM
LOCK
PANEL
LOCK
RATE
RATE
23.98
25
29.97
30
24
50
59.94
60
VIDEO
VIDEO
GAIN
SAT
R-Y
B-Y
BLK
HUE
SHARP
PRESETS AUDIO STATUS
SYSTEM STATUS
PRESETS
1
3
5
2
4
6
ANAM
LBOX
PBOX
ASPECT
ASPECT
SMART
14:9
CCUT
ZOOM
ADJ
PUSH
LOOP AIN BIN A
REF INDOLBY METADATA REMOTE IN/OUT Y/NTSC/PAL IN B-Y IN R-Y IN Y/NTSC/PAL OUT B-Y OUT
SD/HD/3G-SDIHDMI
R-Y OUT STEREO IN TIMECODE IN TIMECODE OUT AUDIO IN 1 AUDIO IN 2 AUDIO OUT 1 AUDIO OUT 2
IN OUT
LOOP B
OUT A OUT B
L
R
PUSH PUSH
247247Mise en route
