Настройка пропорций кадра для исходящего сигнала
Нажмите кнопку
LBOX/PBOX
для выбора эффекта
Letterbox.
Процессор
Teranex
готов к
выполнению перекрестной конверсии
.
Кнопка LBOX/PBOX используется для вывода изображения 16:9 с
пропорциями 4:3 при конверсии в SD. Для сохранения широкоэкранного
формата вверху и внизу кадра добавляются черные полосы.
Форматная конверсия
Форматная конверсия или изменение кадровой частоты — это преобразование кадровой частоты
видео
,
например из
NTSC
59,94
fps
в
PAL
50
fps.
Процессоры
Teranex
используют мощный
алгоритм линейной интерполяции для вычисления количества пикселей в кадрах
,
чтобы в реальном
времени создать материал с новой кадровой частотой
.
В примере ниже выполняют преобразование
из
1080i/59,94
в
1080i/50
через
SDI-
разъем со встроенным звуком
.
Включите процессор
Teranex
и соедините его входы и выходы с нужным оборудованием
.
Настройки входящего сигнала
1
Нажмите кнопку
IN
на панели управления и выберите
SDI
в секции
VIDEO.
На ЖК
-
дисплее
появится входящее видео
.
Процессор автоматически определяет его формат и
подсвечивает соответствующие кнопки
.
2
Выберите
EMBED
в секции
AUDIO.
При нажатии кнопки
IN
на панели управления отображается формат входящего сигнала
.
На рисунке выше сигнал в формате
1080p/59,94
со встроенным звуком поступает через
SDI-
разъем
.
Настройки исходящего сигнала
1
Нажмите кнопку
OUT
на панели управления
.
На
Teranex
2D
все кнопки исходящего сигнала
подсвечиваются синим цветом
.
На
Teranex
3D
кнопка
EMBED
в секции
AUDIO
загорится
синим цветом
.
Нажмите кнопку
AES
или
ANLG.
Для вывода
AES/EBU-
и аналогового звука
используются одни и те же
XLR-
разъемы
.

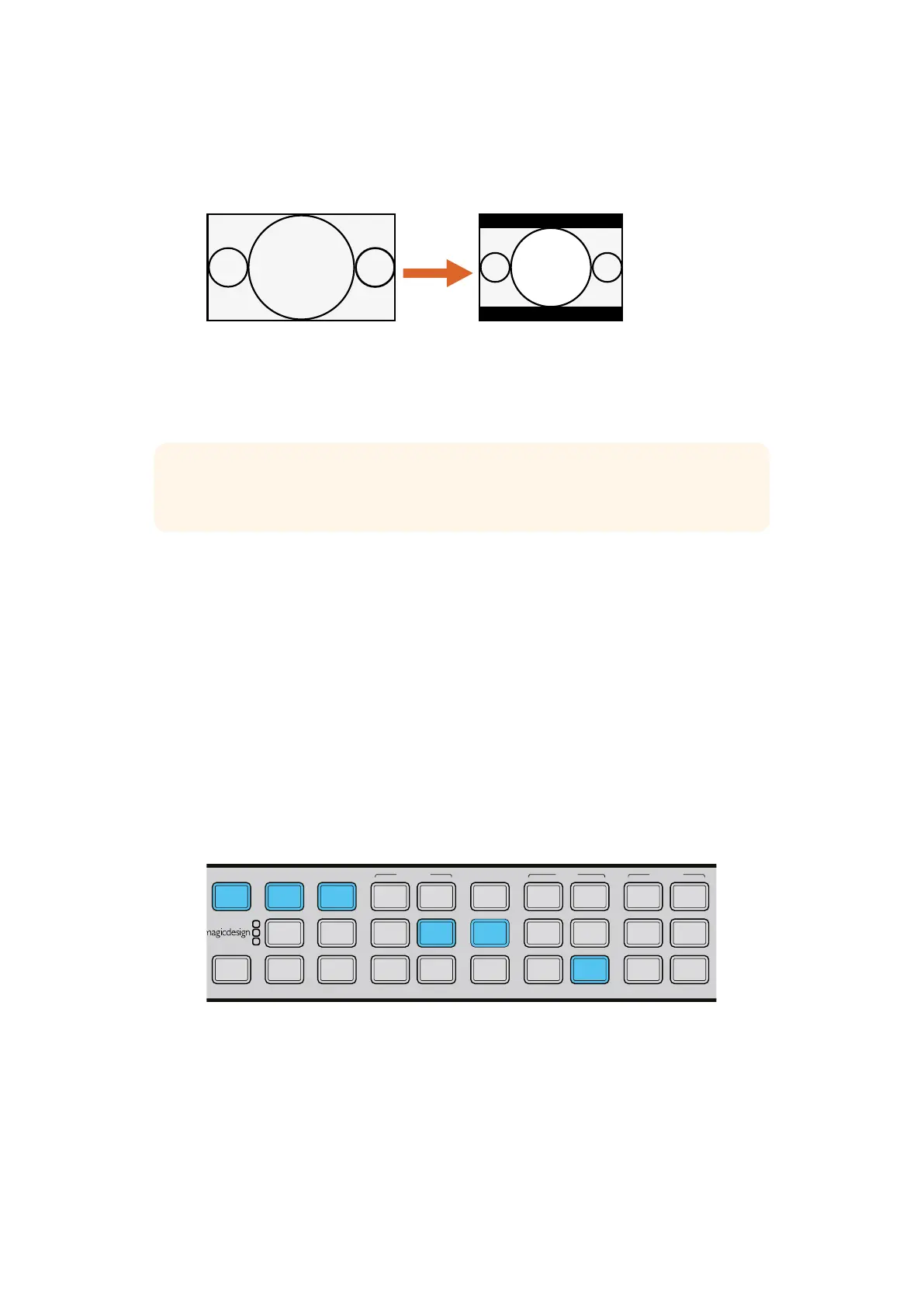

Вывод изображения с
пропорциями 4:3
Изображение с пропорциями
кадра 16:9
СОВЕТ. Подробнее о преобразовании пропорций кадра см
.
разделы
«
Меню
Aspect»
на стр
.
882
и
«
Преобразование пропорций кадра
»
на стр
.
870.
IN
OUT
SDI
VIDEO
HDMI
ANLG
AUDIO
EMBED
AES
ANLG
FORMAT
486
720
2K
1080
576
1080
FRAME
P
I
PSF
MENU
HOME
MENU
1
MENU
2
REM
LOCK
PANEL
LOCK
RATE
23.98
25
29.97
30
24
50
59.94
60
VIDEO
GAIN
SAT
R-Y
B-Y
BLK
HUE
SHARP
PRESETS AUDIO STATUS
SYSTEM STATUS
1
3
5
2
4
6
ANAM
LBOX
PBOX
ASPECT
SMART
14:9
CCUT
ZOOM
ADJ
877877
Выполнение преобразования
To Next Page
