Blackmagicdesign Teranex Series User Manual

Teranex 2D
1
Питание
Один разъем
IEC C14
для подключения к
сети
90-240
В
.
2
POWER – 12 В (DC)
Один порт для подключения внешней
батареи или резервного источника питания
с помощью дополнительного адаптера
постоянного тока
.
3
Аналоговые входы (L и R)
Два разъема
RCA Phono
для ввода левого и
правого каналов стереосигнала
(
небалансный звук
,
линейный уровень
).
4
ANALOG AUDIO IN/OUT
Один порт
DB-25
для ввода и вывода
четырех каналов балансного
аналогового звука
.
5
AES/EBU DIGITAL AUDIO IN/OUT
Один порт
DB-25
для ввода и вывода
четырех пар каналов цифрового звука
.
6
REF IN
Один разъем
BNC,
используемый как
синхровход для сигнала
black burst
или
tri-level.
7
HDMI IN
Один разъем
HDMI
типа
A
— вход
HDMI.
8
SDI (IN и LOOP)
Один разъем
BNC
— вход
3G-SDI.
Один разъем
BNC
— сквозной вход
(
интерфейс
3G-SDI).
9
SDI OUT
Два разъема
BNC
для вывода одинакового
сигнала
3G-SDI.
10
Входы аналогового видео
Один разъем
BNC
— компонентный
/
композитный вход
Y/NTSC/PAL.
Один разъем
BNC
—
компонентный вход
B-Y.
Один разъем
BNC
—
компонентный вход
R-Y.
11
Выходы аналогового видео
Один разъем
BNC
— компонентный
/
композитный выход
Y/NTSC/PAL.
Один разъем
BNC
— компонентный
выход
B-Y.
Один разъем
BNC
— компонентный
выход
R-Y
.
12
HDMI OUT
Один разъем
HDMI
типа
A
— выход
HDMI.
13
Thunderbolt
Один порт
Thunderbolt
для захвата и
воспроизведения видео с помощью
компьютера
.
14
REMOTE IN/OUT
Один разъем
DB9
— порт
RS-422,
совместимый с оборудованием
Sony™.
15
Ethernet
Один порт
RJ-45
для подключения
процессора к компьютеру с утилитой
Blackmagic Teranex Setup
и
удаленного изменения настроек
.
16
USB
Один порт
USB (
тип
B)
для подключения
процессора к компьютеру с утилитой
Blackmagic Teranex Setup
и обновления
внутреннего программного обеспечения
.
8
STEREO IN AES/EBU DIGITAL AUDIO IN/OUT HDMI IN
IN
REF IN Y/NTSC/PA L IN
Y/NTSC/ PAL OUT
B-Y IN
B-Y OUT
R-Y
IN R-Y OUT
LOOP
OUT OUT
SD/HD/3G-SDI
HDMI OUT
ANALOG AUDIO IN/OUT
GND +12V GND
AUX POWER
L
R
REMOTE IN/OUT
SD/HD/3G-SDI
IN
OUT
SDI
VIDEO
HDMI
ANLG
AUDIO
EMBED
AES
ANLG
FORMAT
486
720
2K
1080
576
1080
FRAME
P
I
PSF
MENU
HOME
MENU
1
MENU
2
REM
LOCK
PANEL
LOCK
RATE
23.98
25
29.97
30
24
50
59.94
60
VIDEO
GAIN
SAT
R-Y
B-Y
BLK
HUE
SHARP
PRESETS AUDIO STATUS
SYSTEM STATUS
1
3
5
2
4
6
ANAM
LBOX
PBOX
ASPECT
SMART
14:9
CCUT
ZOOM
ADJ
1
2
3
5 7
4 6
STEREO IN AES/EBU DIGITAL AUDIO IN/OUT HDMI
IN
IN
REF IN
Y/NTSC/ PAL IN Y/NTSC/ PAL OUTB-Y IN B-Y OUTR-Y IN R-Y OUT
LOOP OUT OUT
SD/HD/3G-SDI
HDMI OUT
ANALOG AUDIO IN/OUT
GND +12V GND
AUX POWER
L
R
REMOTE IN/OUT
SD/HD/3G-SDI
IN
OUT
SDI
VIDEO
HDMI
ANLG
AUDIO
EMBED
AES
ANLG
FORMAT
486
720
2K
1080
576
1080
FRAME
P
I
PSF
MENU
HOME
MENU
1
MENU
2
REM
LOCK
PANEL
LOCK
RATE
23.98
25
29.97
30
24
50
59.94
60
VIDEO
GAIN
SAT
R-Y
B-Y
BLK
HUE
SHARP
PRESETS AUDIO STATUS
SYSTEM STATUS
1
3
5
2
4
6
ANAM
LBOX
PBOX
ASPECT
SMART
14:9
CCUT
ZOOM
ADJ
12 13 14 15 16
1110
8 9
858858

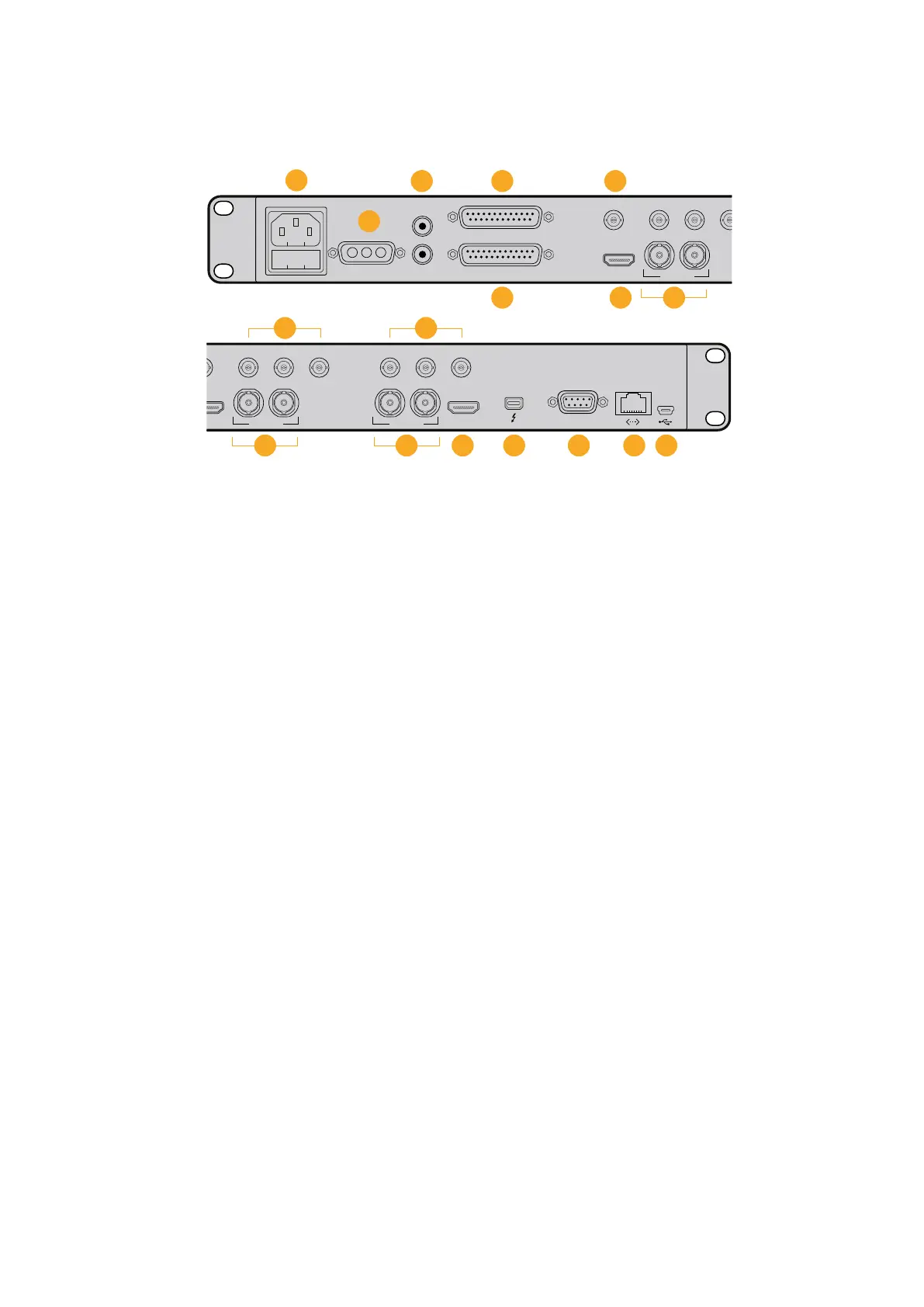

Разъемы

Blackmagicdesign Teranex Series Specifications

General

Frame Rate Conversion	Yes
Up Conversion	Yes
Down Conversion	Yes
Cross Conversion	Yes
De-interlacing	Yes
Aspect Ratio Conversion	Yes
Video Inputs	SDI, HDMI
Video Outputs	SDI, HDMI
Audio Inputs	Analog Audio
Audio Outputs	Analog Audio
Reference Input	Yes
Remote Control	Ethernet
Supported Resolutions	SD, HD
Processing Features	Noise Reduction, Detail Enhancement
Form Factor	Rackmountable
