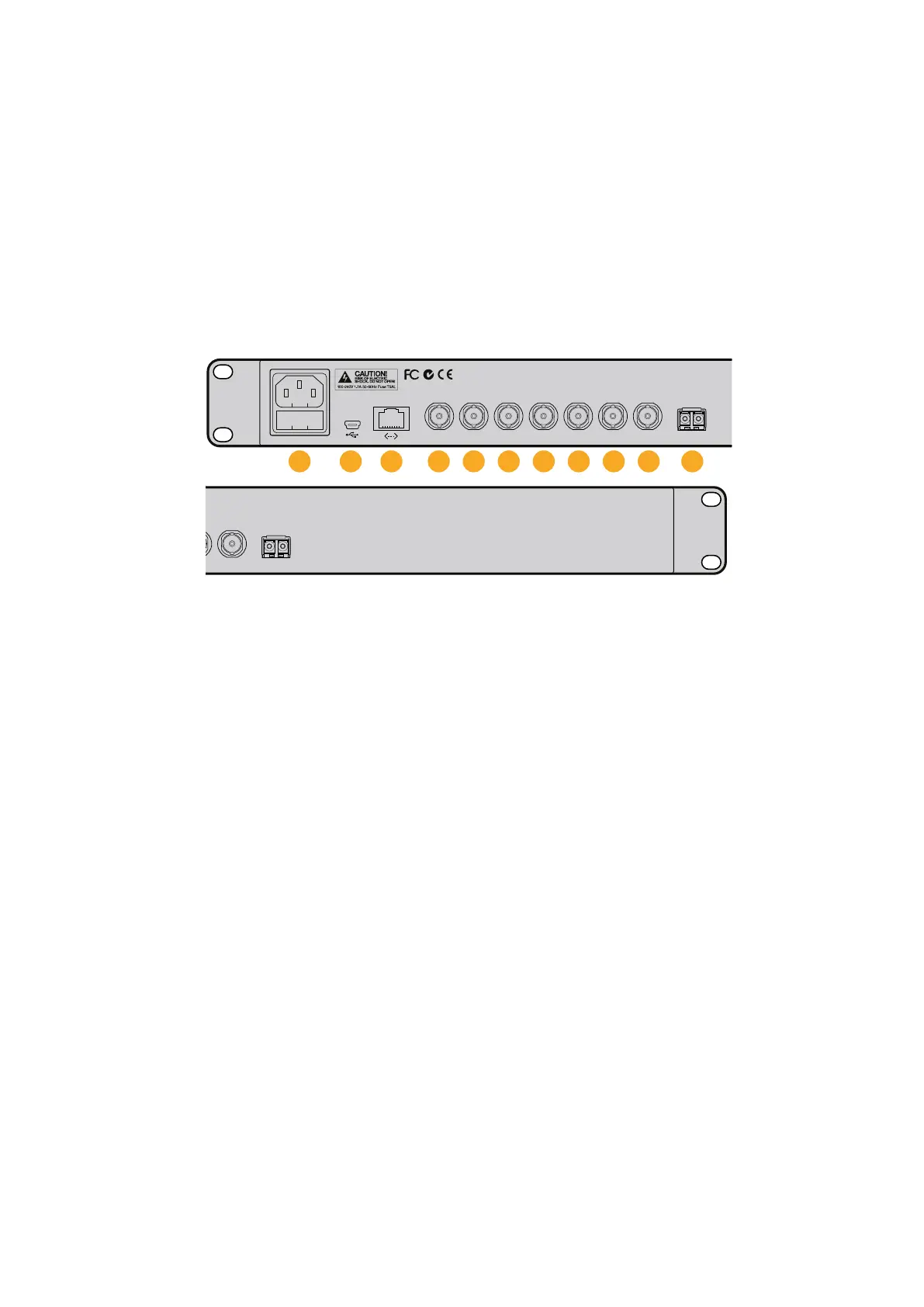

Teranex Express
1 Alimentation
1x C14 CEI standard - Alimentation
universelle AC 90 - 240 V intégrée.
2 USB
1x USB de type B – Connecteur pour
relier l’appareil à un ordinateur équipé
du logiciel Blackmagic Teranex Setup
et mettre à jour le logiciel interne.
3 Ethernet
1x RJ-45 - Connecteur pour relier
l’appareil à un ordinateur équipé du
logiciel Blackmagic Teranex Setup pour
contrôler les paramètres à distance.
4 Entrée de référence
1x BNC - Entrée de référence Black
Burst ou Tri-Level.
5 Entrée SDI A
1x BNC - Entrée 12G-SDI A
Entrée SDI single link ou dual link.
6 Entrée SDI B
1x BNC - Entrée 6G-SDI B. Entrée dual
link uniquement.
7 Entrée en boucle SDI A
1x BNC - Sortie vidéo en boucle
12G-SDI. Peut également servir de
canal de sortie quad 3G.
8 Entrée en boucle SDI B
1x BNC - Sortie vidéo en boucle
12G-SDI. Peut également servir de
canal de sortie quad 3G.
9 Sortie SDI A
1x BNC - Sortie vidéo 12G-SDI A.
Peut également servir de sortie dual
link ou de canal de sortie quad 3G.
10 Sortie SDI B
1x BNC - Sortie vidéo 6G-SDI B.
Même utilisation que la sortie A si le
format de sortie est en 6G-SDI ou
inférieur.
Peut également servir de sortie dual
link ou de canal de sortie quad 3G.
11 Sortie/Entrée optique
Prend en charge les modules SFP fibre
optique SMPTE accueillant le 3G, le 6G
ou le 12G-SDI. Formats vidéo pris en
charge jusqu’à l’Ultra HD 2160p60 en
fonction du module installé.
12G-SDI 6G-SDI 6G-SDI 6G-SDI12G-SDI 12G-SDI
LOOP AIN BIN A
REF IN
LOOP B
OUT A OUT B
OPTICAL
OUT/IN
VIDEO AUDIO FORMAT FRAME RATE ASPECT MENU VIDEO PRESETS AUDIO STATUS
SYSTEM STATUS
IN
OUT
SDI
OPT
486
720
EMBED
2K
P
1
PSF
576
1080
ULTRA
HD
23.98
25
29.97
30
24
50
59.94
60
ANAM 14:9
LBOX
PBOX
CCUT
ZOOM
SMART ADJ
HOME
MENU
1
MENU
2
GAIN
SAT
R-Y
B-Y
REM
LOCK
BLK
HUE
SHARP
1
3
5
2
4
6
PANEL
LOCK
1 2 3 5 7 84 6 9 10 11
6G-SDI
12G-SDI 12G-SDI
LOOP AIN BIN A
REF IN
LOOP B
OUT A
OUT B
OPTICAL
OUT/IN
VIDEO AUDIO FORMAT FRAME RATE ASPECT MENU VIDEO PRESETS AUDIO STATUS
SYSTEM STATUS
IN
OUT
SDI
OPT
486
720
EMBED
2K
P
1
PSF
576
1080
ULTRA
HD
23.98
25
29.97
30
24
50
59.94
60
ANAM 14:9
LBOX
PBOX
CCUT
ZOOM
SMART ADJ
HOME
MENU
1
MENU
2
GAIN
SAT
R-Y
B-Y
REM
LOCK
BLK
HUE
SHARP
1
3
5
2
4
6
PANEL
LOCK
Connecteurs
Les types de connecteurs varient en fonction des modèles Teranex. En général, tous les
convertisseurs Teranex convertissent les signaux SDI, cependant, en fonction des modèles,
certainsconvertiront également les signaux HDMI et vidéo analogique. N'hésitez pas à vérifier les
spécifications de votre modèle dans ce manuel.
Cette section dresse une liste des connecteurs intégrés aux différents modèles Teranex.
251251Connecteurs
