AES/EBU-Audioeingänge/-ausgänge
Drücken Sie die AES-Taste auf der Frontblende des Teranex 2D, um den digitalen AES/EBU-
Audioeingang anzuwählen. Der AES/EBU-Ausgang ist immer aktiv.
Ein DB25-Anschluss dient zur Verbindung von bis zu acht Eingabe- und acht Ausgabekanälen,
bestehend aus je vier Paaren, mit symmetrischem digitalem AES/EBU-Audio zum Teranex 2D
Processor.
Hierzu wird eine nicht im Lieferumfang enthaltene Kabelpeitsche benötigt. Es handelt sich dabei um
ein Standardkabel von Yamaha für symmetrische XLR-Buchsen. Diese kostengünstige Kabelpeitsche
kann vielerorts erworben oder mit frei verkäuflichen Kabeln und Anschlüssen selbst
hergestellt werden.
Teranex 2D Processor Pin-Anschlüsse für AES/EBU-Audio
Analoger
Audiokanal Hot Pins (
+
) Cold Pins (–)
Ground Pins
(Erdungsstifte)
1&2 IN 1 14 10
3&4 IN 2 15 12
5&6 IN 3 16 13
7&8 IN 4 17 22
1&2 OUT 5 18 23
3&4 OUT 6 19 24
5&6 OUT 7 20 25
7&8 OUT 8 21 25
13 12 10 8 7 6 5 4 3 2 1
25 24 23 22 21 20 19 18 17 16 15 14
DB25-Pinbelegung auch kompatibel mit Verbindern der
Marken Yamaha™, Mackie™, Sony™ und Apogee™.

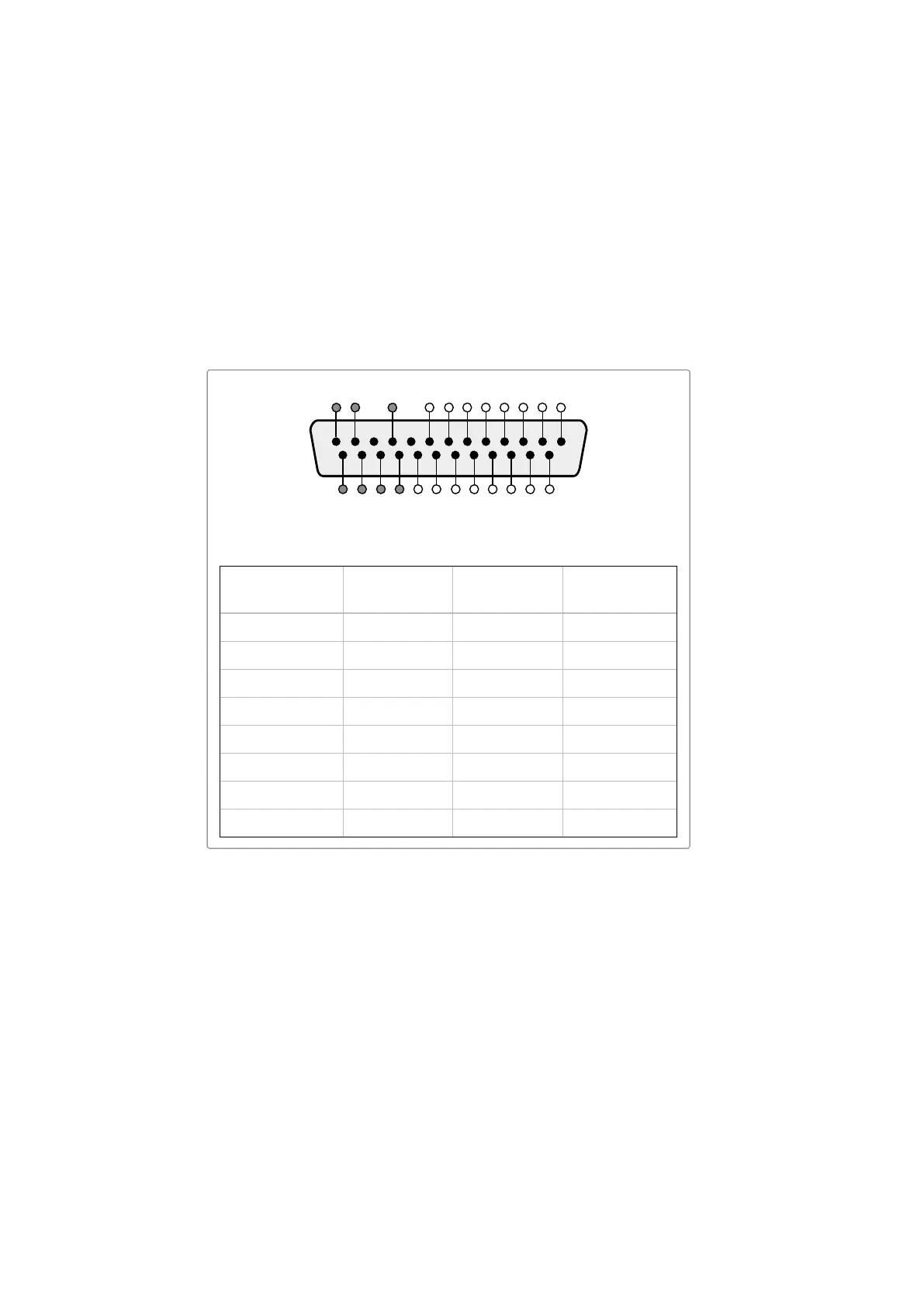

461461Pinbelegung des DB25-Anschlusses beim Teranex 2D

Blackmagicdesign Teranex Series Specifications

General

Frame Rate Conversion	Yes
Up Conversion	Yes
Down Conversion	Yes
Cross Conversion	Yes
De-interlacing	Yes
Aspect Ratio Conversion	Yes
Video Inputs	SDI, HDMI
Video Outputs	SDI, HDMI
Audio Inputs	Analog Audio
Audio Outputs	Analog Audio
Reference Input	Yes
Remote Control	Ethernet
Supported Resolutions	SD, HD
Processing Features	Noise Reduction, Detail Enhancement
Form Factor	Rackmountable
