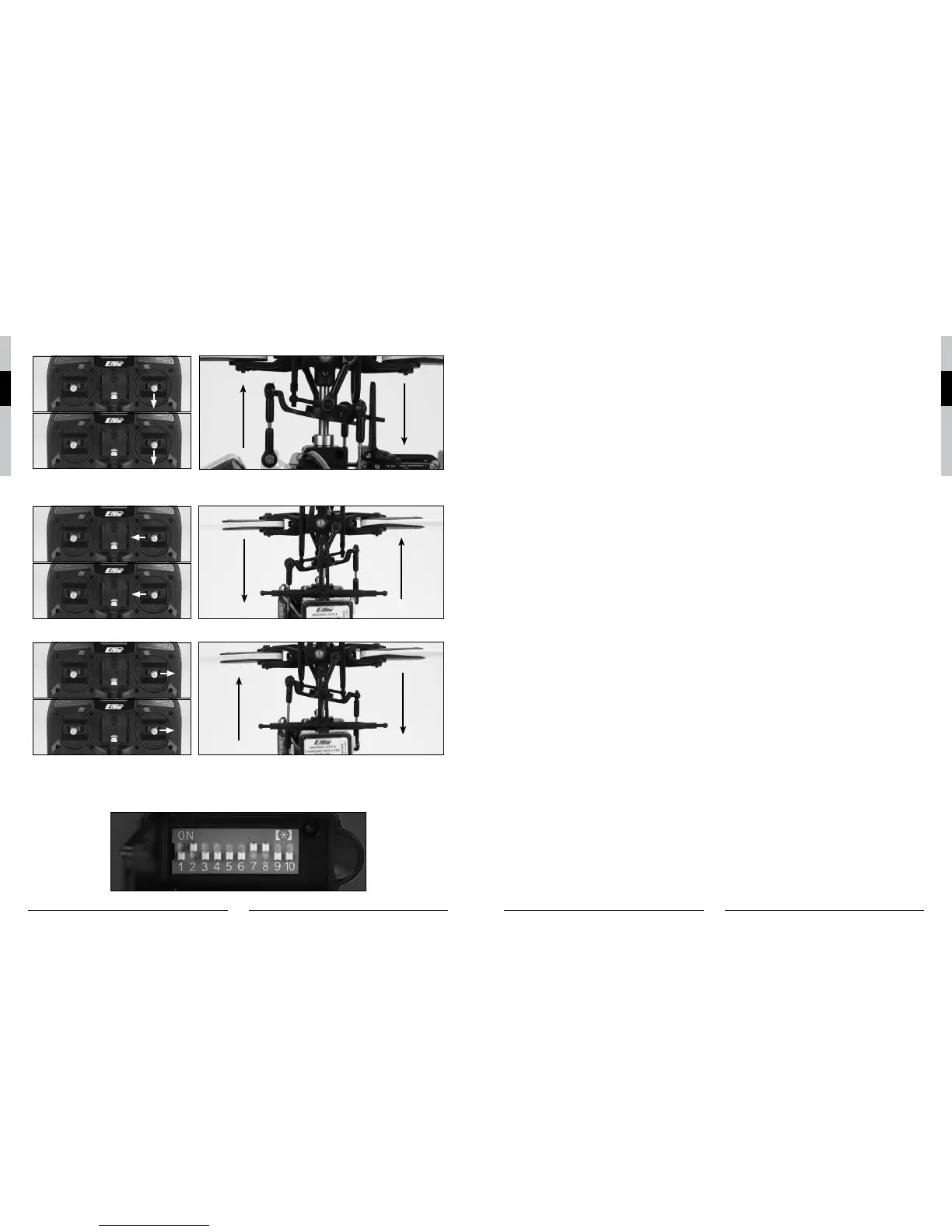

Bewegen Sie den rechten Knüppel nach hinten, sollte sich die Taumelscheibe ebenfalls nach hinten bewegen.
M2
M1
Schauen Sie nun so auf den Helikopter, dass das Heck zu Ihnen zeigt und bewegen den rechten Stick um die Rollfunktion des
Helikopters zu überprüfen. Bewegen Sie den Stick nach links, sollte sich die Taumelscheibe ebenfalls nach links bewegen.
M2
M1
Bewegen Sie den Stick nach rechts, sollte sich die Taumelscheibe auch nach rechts bewegen.
M2
M1
Sollte eine Steuerfunktion nicht in die gewünschte Richtung arbeiten, überprüfen Sie bitte die Schalterstellung der
Mikroschalter auf der Fernsteueranlage. Die Mikroschalter befinden unter einer Abdeckung links unten an der Vorderseite des
Senders. Diese Mikroschalter schalten die Servoumkehr, den Modell Typ und weitere Mischfunktionen. Jeder Schalter sollte
so wie abgebildet eingestellt sein.
Für ihre Referenz finden Sie hier die Funktionen und Schaltmöglichkeiten der Dip Schalter.
Mikroschalter 1*: Oben - Kanal 1/Gaskanal reversiert Unten - Kanal 1/Gaskanal normal
* Aus Sicherheitsgründen kann der Gaskanal nur reversiert werden, wenn der Sender ausgeschaltet ist. Alle anderen Mikro-
schalter können geschaltet werden, wenn der Sender eingeschaltet ist.
Mikroschalter 2: Oben - Kanal 2/Roll ( Querruder) Kanal reversiert Unten - Kanal 2/Roll ( Querruder) Kanal normal
Mikroschalter 3: Oben - Kanal 3/Nick ( Höhenruder) Kanal reversiert Unten - Kanal 3/Roll ( Höhenruder) Kanal
normal
Mikroschalter 4: Oben - Kanal 4/Seitenruder Kanal reversiert Unten - Kanal 4/Seitenruder Kanal normal
Mikroschalter 5: Oben - Kanal 5/Fahrwerks Kanal reversiert Unten - Kanal 5/Fahrwerks Kanal normal
Mikroschalter 6: Oben - Kanal 6/Pitch Kanal reversiert Unten - Kanal 6/Pitch Kanal normal
Mikroschalter 7: Oben - Kanal 7/Helikopter Mode Kanal 6 wird Unten - Kanal 7/Flugzeug Mode Kanal 6 wird
als Pitch Kanal benutzt zusätzlicher Querruder Kanal
Mikroschalter 8*: Oben - 120° Taumelscheiben Mischer (CCPM) aktiv Unten - Standard Mischer
* arbeitet nur im Helikopter Mode
Mikroschalter 9*: Oben - Seitenruder/Höhenruder Mischer Unten - kein Mischer aktiv
* Arbeitet nur im Flugzeug Mode, hat keine Funktion wenn Schalter 10 in der Oben Stellung ist.
Mikroschalter 10*: Oben - Höhenruder/Querruder Mischer Unten - kein Mischer aktiv
* Arbeitet nur im Flugzeug Mode, hat keine Funktion wenn Schalter 9 in der Oben Stellung ist.
Sollten die Kontrollen nach Überprüfung der Mikroschalterstellungen nicht in den gewünschten Richtung laufen, überprüfen
Sie bitte die Anschlüsse der Servos am Empfänger. Die Servos sollten in folgender Reihenfolge von hinten auf den Helikopter
betrachtet eingesteckt sein:
AILE Querruder/Roll Kanal – Linke Seite hinten Querruder/Roll Servo
ELEV Nich/Höhenruder – vorderes Höhenruder Nick Servo
AUX1 (Pitch) Kanal – Rechte Seite hinten Pitch Servo
Nachdem Sie die Schalterstellungen und die Servoanschlüsse überprüft und gegebenenfall geändert haben, sollten alle
Funktionen in die richtige Richtung laufen. Sollten weiterhin Probleme bestehen, wenden Sie sich bitte an den technischen
Service unter: 49 (0) 4121 4619966.
Haben Sie sich von der einwandfreien Funktion Ihres Blade SR überzeugt, trennen Sie den Flugakku und schließen den
Haupt- und Heckmotor wieder an. Achten Sie hierbei bitte auf die richtige Polung / Farbzuordnung der Stecker und Buchsen.
