Teileliste für Explosionszeichnung
Nr. Art.Nr Beschreibung
1 EFLH1150 ......Paddel Set
2 EFLH1165 ......Blade Gewichte Paddelstange (2)
3 EFLH1148 ......Blade Rahmen für Paddelstange
4 EFLH1149 ......Blade Paddelstange
5 EFLH1163 ......Blade Anlenkung Paddelstange
6 EFLH1146 ......Blade Rotorkopf
7 EFLH1512 ......Center Hub
8 EFLH1513 ......O-Ring & Scheiben Set
9 EFLH1146 ......Blade Rotorkopf
10 EFLH1512 ......Rotorkopf Zentralstück
11 EFLH1513 ......O-Ring & Scheiben Set
12 EFLH1151 ......Blade Pitchanlenkung Kugelkopf
13 EFLH1151 ......Blade Pitchanlenkung : BCP/CPP/SR
14 EFLH1523 ......Paddelstange: BCP/CPP/SR
15 EFLH1163 ......Blade Anlenkung Paddelstange:
16 EFLH1512 ......Schraube 2 x9 mm
17 EFLH1513 ......Scheibe 3,1 x 5,6 x 0,1mm
18 EFLH1171 ......Distanzscheibe 3,1 x 5,5 x 0,5mm
19 EFLH1150 ......Schraube 2 x 6mm
20 EFLH1514 ......Schraube 3 x 3mm
21 EFLH1514 ......Mutter 2mm
22 EFLH1514 ......Schraube 2,6 x 6mm
23 EFLH1115 ......Kugellager 3 x 6 x 2,5mm
24 EFLH1514 ......Schraube 1,4 x 3mm
25 EFLH1171 ......Distanzstück 3,1 x 4 x 3,1 mm
26 EFLH1172 ......Bell Mischer Anlenkungen
27 EFLH1171 ......Blatthalter
28 EFLH1514 ......Schraube 2 x 12mm
29 EFLH1518 ......Rotorblätter
30 EFLH1514 ......Distanzscheibe 2,2 x 5 x 0,5mm
31 EFLH1514 ......Schraube 2,6 x 6mm
32 EFLH1172 ......Bell Mischer Anlenkungen
33 EFLH1172 ......Mischer Lager 2,9 x 3,4 x 7mm
34 EFLH1514 ......Distanzscheibe 1,8 x 5,2 x 0,1mm
35 EFLH1514 ......Schraube 1,7mm x 4mm
36 EFLH1511 ......Taumelscheibe
37 EFLH1508 ......Rotorwelle 4mm x 79mm
38 EFLH1510 ......Stellring Rotorwelle
39 EFLH1515 ......Servo Gestänge
40 EFLH1515 ......Servogestänge Kugelkopf
41 EFLH1515 ......Servogestänge
42 EFLH1515 ......Kugellager Rotorwelle 4 x 8 x 3mm
43 EFLH1509 ......Hauptzahnrad 140 Zähne
44 EFLH1501 ......Rechtes Rahmenteil
45 EFLH1501 ......Linkes Rahmenteil
46 EFLH1514 ......Schraube 1,7 x6mm
47 EFLH1514 ......Schraube 2 x 10mm
48 EFLH1524 ......Gegenhalter
49 EFLH1522 ......Halter Haube 2 x 30mm
50 EFLH1522 ......Endstücke Halter Haube
51 EFLH1502 ......Lande Kufengestell
52 EFLH1514 ......Schraube 1,6 x 6mm
53 EFLH1409 ......Zahnrad 9 Zähne
54 EFLH1514 ......Schraube 3 x 6mm
55 EFLH1517 ......Motorhalter
56 EFLH1516 ......Brushless Motor
57 EFLH1514 ......Schraube
58 EFLH1503 ......Heckrohr Blau 7 x 8 x 271mm
59 EFLH1507 ......Anschlußkabel Heckrotor
60 EFLH1506 ......Befestigung Heckfinne horizontal
61 EFLH1506 ......Befestigung Heckfinne vertikal
62 EFLH1326W .....Horizontale Heckfinne
63 EFLH1326W .....Vertikale Heckfinne
64 EFLH1505 ......Heckrotor Befestigung
65 EFLH1514 ......Distanzscheibe 2 x 4 x 0,4mm
66 EFLH1514 ......Schraube 1,6 x 3mm
67 EFLH1323 ......Heckrotoradapter
68 EFLH1324 ......Heckrotor
69 EFLH1514 ......Distanzscheibe
70 EFLH1322 ......Heckrotor
71 EFLH1319 ......Heckrotor Kühler
72 EFLDS75H ......Servos
73 EFLH1515 ......Kugelkopf Servo
74 EFLH1514 ......Schraube
75 EFLH1514 ......Nylon Mutter 2mm
76 EFLRG110HL ....Kreisel
77 EFLA308H ......Regler
78 EFLH1514 ......Klettband
79 EFLH0997 ......1000mAh 3 S LiPo Akku
80 EFLH1520 ......Haube
81 SPMAR6110e ....Empfänger
82 EFLH1519 ......Blatthalter
83 EFLH1522 ......Halter f. Haube

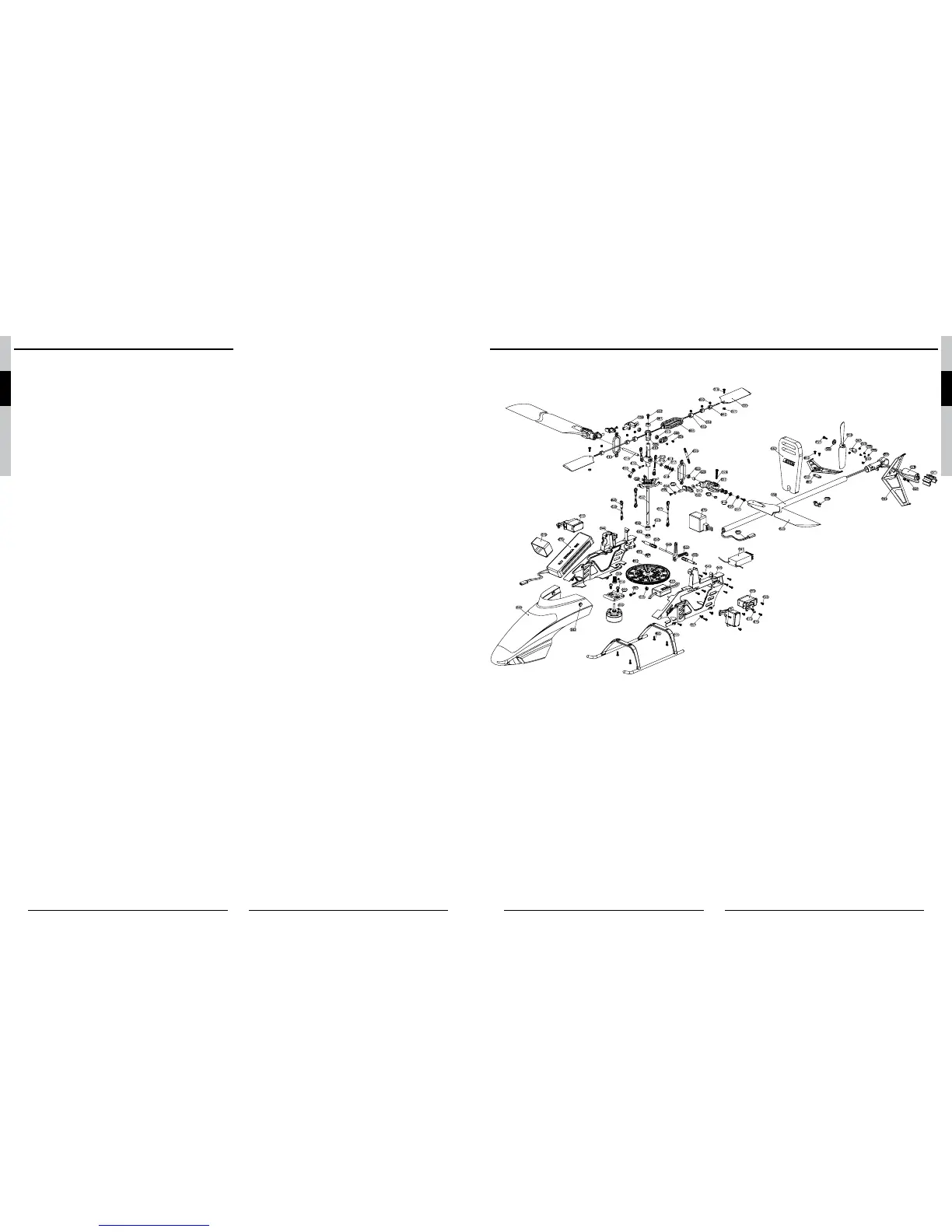

Explosionszeichnung
