Listes des pièces de la vue éclatée
# Pièce Description
1 EFLH1150 ......Palette de barre de Bell
2 EFLH1165 ...... Contrepoids de barre de Bell
1,6 x 6 x 5 mm
3 EFLH1148 ...... Bague de maintien de barre de Bell
3 x 7 x 5 mm
4 EFLH1149 ......Barre de Bell 1,5 x 200 mm
5 EFLH1148 ...... Cadre de commande des palettes
6 EFLH1146 ......Partie B de tête de rotor
7 EFLH1512 ......Chapeau de moyeu central
8 EFLH1146 ......Partie A de tête de rotor
9 EFLH1146 ......Tête rotor
10 EFLH1512 ......Moyeu central
11 EFLH1513 ......Joint torique 2 x 6 mm
12 EFLH1151 ......Biellette de commande de cyclique
13 EFLH1151 ...... Tringle de commande de cyclique
1,4 x 10 mm
14 EFLH1523 ......Axe porte pales
15 EFLH1163 ...... Tringle de commande des du cadre
palettes
16 EFLH1512 ...... Vis à six pans creux 2 x 9 mm
17 EFLH1513 ......Cale 3,1 x 5,6 x 0,1 mm
17 EFLH1172 ......Cale 3,1 x 5,6 x 0,1 mm
18 EFLH1171 ......Rondelle 3,1 x 5,5 x 0,5 mm
19 EFLH1150 ......Vis à six pans creux 2 x 6 mm
20 EFLH1514 ......Vis de fixation 3 x 3 mm
21 EFLH1514 ......Ecrou 2 mm
22 EFLH1514 ......Vis à six pans creux 2,6 x 6 mm
23 EFLH1115 ......Roulement 3 x 6 x 2,5 mm
24 EFLH1514 ......Vis à six pans creux 1,4 x 3mm
25 EFLH1171 ......Entretoise laiton 3,1 x 4 x 3,1 mm
26 EFLH1172 ......Tringle de bras de mixeur Bell
27 EFLH1171 ......Support de pale
28 EFLH1514 ...... Vis à six pans creux de tête 2 x 12 mm
29 EFLH1518 ......Pales
30 EFLH1514 ......Rondelle plate 2,2 x 5 x 0,5 mm
31 EFLH1514 ...... Vis à six pans creux de tête 2 x 6 mm
32 EFLH1172 ......Bras de mixeur Bell
33 EFLH1172 ...... Bague de bras B/M 2,9 x 3,4 x 7 mm
34 EFLH1514 ...... Rondelle Spéciale 1,8 x 5,2 x 0,1 mm
35 EFLH1514 ......Vis à six pans creux 1,7 x 4 mm
36 EFLH1511 ......Plateau cyclique
37 EFLH1508 ......Arbre principal 4 x 79 mm
38 EFLH1510 ......Bagues Axe principal
39 EFLH1515 ......Tige de commande 1,6 x 16 mm
40 EFLH1515 ......Chape de commande
41 EFLH1515 ......Tige de commande 1,6 x 28 mm
42 EFLH1215 ......Roulement d'axe principal 4 x 8 x 3 mm
43 EFLH1509 ......Couronne principale 140 T
44 EFLH1501 ......Chassis droit
45 EFLH1501 ......Chassis gauche
46 EFLH1514 ......Vis auto-taraudeuse 1,7 x 6 mm
47 EFLH1514 ...... Vis à six pans creux 2 x 10 mm
48 EFLH1524 ......Support anti-rotation
# Pièce Description
49 EFLH1522 ...... Tringle de montage de verrière
2 x 30 mm
50 EFLH1522 ......Verrous de montage de la verrière
51 EFLH1502 ......Ensemble des patins d'atterrissage
52 EFLH1514 ......Vis à six pans creux 1,6 x 6 mm
53 EFLH1409 ......Pignon 9T
54 EFLH1514 ......Vis à six pans creux 3 x 6 mm
55 EFLH1517 ......Support moteur
56 EFLH1516 ......Moteur Brushless
57 EFLH1514 ......Vis à six pans creux 2 x 6 mm
58 EFLH1503 ......Tube de queue bleu 7 x 8 x 271 mm
59 EFLH1507 ......Câble de moteur de queue
60 EFLH1506 ......Fixation inférieure du plan horizontal
61 EFLH1506 ......Fixation supérieure du plan horizontal
62 EFLH1326W .....Plan horizontal
63 EFLH1326W .....Dérive verticale
64 EFLH1505 ......Support moteur de queue
65 EFLH1514 ......Rondelle plate 2 x 4 x 0,4 mm
66 EFLH1514 ......Vis à six pans creux 1,6 x 3 mm
67 EFLH1323 ......Adaptateur de rotor de queue
68 EFLH1324 ......Pale de rotor de queue
69 EFLH1514 ...... Rondelle Spéciale plate
2 x 8 x 1,2 mm
70 EFLH1322 ......Moteur de queue
71 EFLH1319 ......Radiateur de moteur de queue
72 EFLDS75H ......Servos
73 EFLH1515 ......Boule de commande
74 EFLH1514 ......Vis CS à tête plate
75 EFLH1514 ......Ecrou Nylstop 2 mm
76 EFLRG110HL ....Gyroscope
77 EFLA308H ......CEV
78 EFLH1514 ......Bride de fixation
79 EFLH0997 ......Batterie Li-Po 3 éléments 1000 mAh
80 EFLH1520 ......Verrière
81 SPMAR6110E . . . Récepteur
82 EFLH1519 ......Porte-pales
83 EFLH1522 ......Caoutchouc de verrière

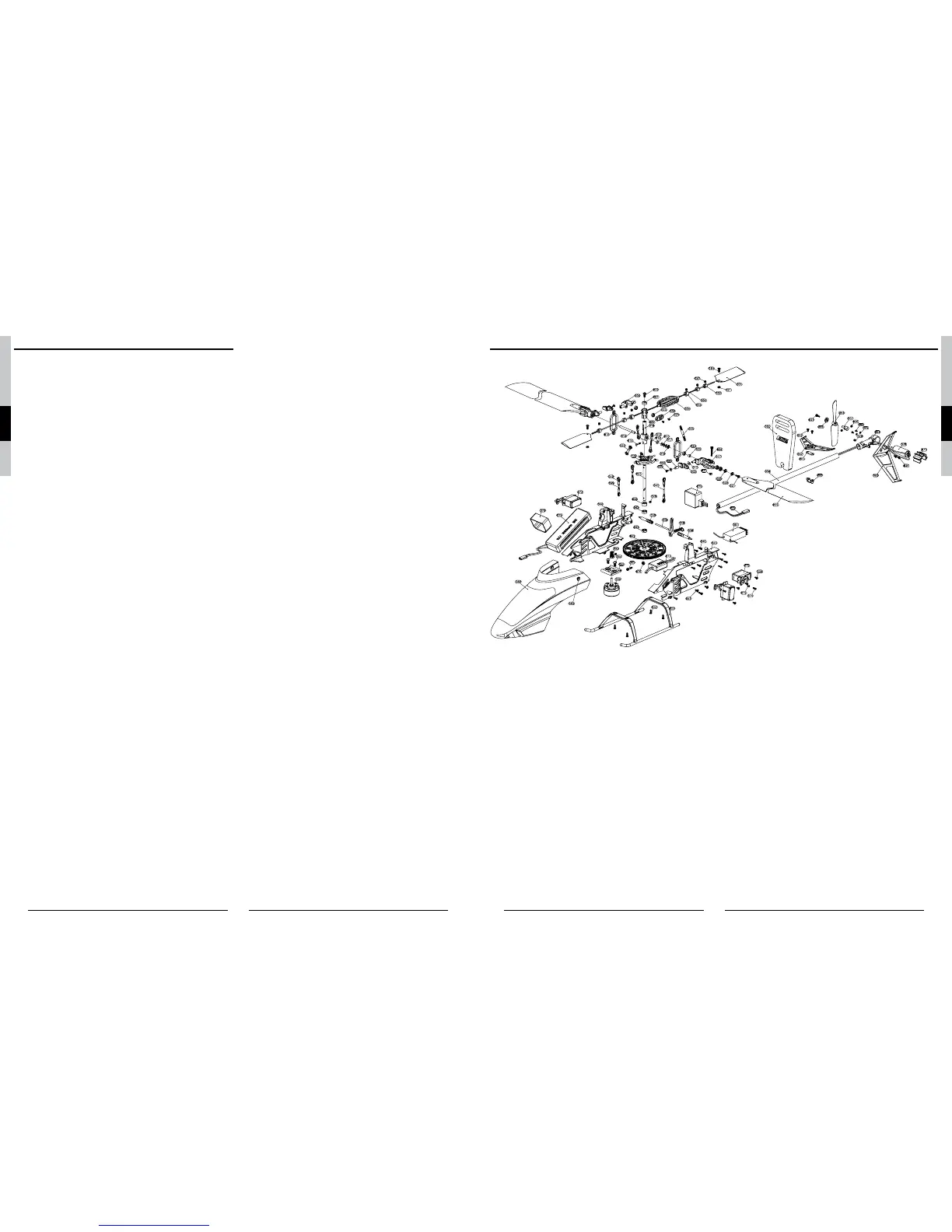

Vue éclatée
