Installation
5
Montage du Bâti
OPTIONS DE BÂTI
Petit bâti sans tablettes
D Le bâti de 15 cm (5 3/4 po) s'utilise avec les
pieds courts pour mettre un four simple sur un
comptoir.
D Le bâti de 18 cm (7 po) s'utilise pour les fours
doubles superposés placés sur le plancher.
Bâti avec tablettes
D Il existe trois bâtis 40 cm (16 po), 48 cm (19 po)
et 61 cm (24 po) pour répondre aux besoins de
diverses installations.
D Le bâti de 84 cm (33 po) s'utilise avec un four
simple lorsqu'un encombrement minimum est
nécessaire sur le comptoir.
Bâtis ouverts avec grilles
D Les bâtis ouverts de 61 cm (24 po) et de 84 cm
(33 po) sont offerts avec un dispositif de supĆ
port de grilles situé sous le four.
MONTAGE DU BÂTI
Petits bâtis sans tablettes
1. Mettez le cadre du bâti à l'envers sur une surĆ
face de travail.
2. Fixez une pied à chaque boulon de coin situé
sur le dessous du dessus du bâti.
3. Placez une rondelleĆfrein et un écrou sur chaĆ
que boulon et serrez à fond.
4. Le bâti peut maintenant recevoir le four.

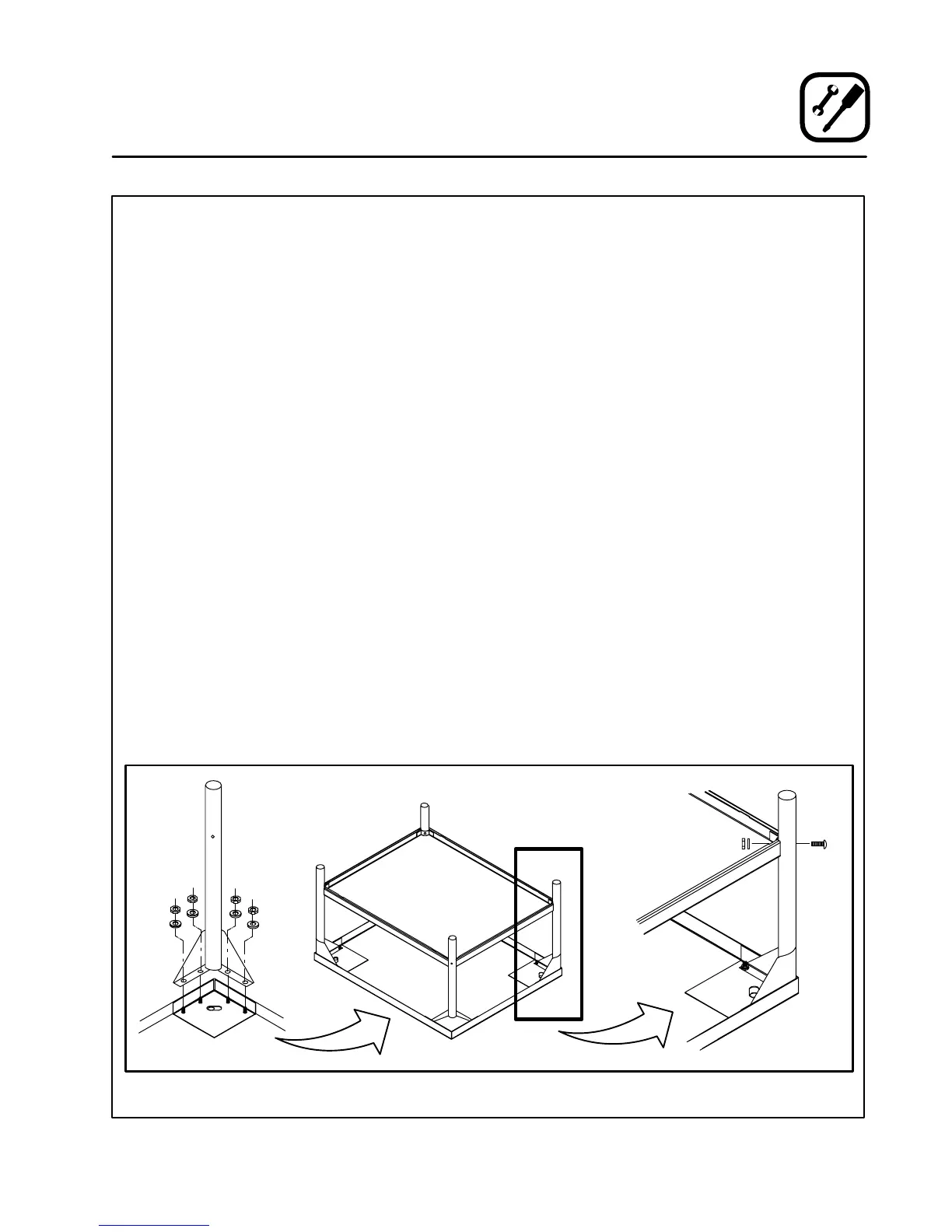

Bâtis avec tablettes
1. Mettez le cadre du bâti à l'envers sur une surĆ
face de travail.
2. Fixez un pied à chaque boulon de coin situé
sur le dessous du dessus du bâti.
3. Posez une rondelleĆfrein et un écrou sur chaĆ
que boulon et serrez. NE SERREZ PAS les
boulons des pieds à fond.
4. Placez la tablette entre les pieds de manière
à ce que la surface lisse du dessus soit orienĆ
tée vers le haut du bâti.
5. Alignez les trous de la tablette avec les trous
de boulons situés vers le bas de chaque pied.
6. Insérez un boulon à coussinet dans le pied, à parĆ
tir de l'extérieur, et dans la cornière de la tablette.
7. Posez une rondelleĆfrein et un écrou sur chaĆ
que boulon et serrez à fond.
8. Serrez les boulons des pieds.
Figure 2
