Installation
6
Montage du Bâti
Bâtis ouverts avec grilles
1. Mettez le cadre du bâti à l'envers sur le planĆ
cher, comme l'illustre la Figure 3.
2. Disposez les quatre ensembles de pieds et de
cornières tel qu'illustré. Fixez au moyen des
écrous 5/16Ć18 fournis. NE SERREZ PAS les
boulons à fond.
REMARQUE:Veillez à ce que les cornières et
les pinces se trouvent à l'emplaĆ
cement approprié pour la confiĆ
guration de votre four. Reportez-
vous à la Figure 3.
3. Placez la tablette inférieure entre les pieds de
manière à ce que la surface lisse du dessus
soit orientée vers le haut du bâti.
4. Alignez les trous de la tablette avec les trous
de boulons situés vers le bas de chaque pied.
5. Insérez un boulon à coussinet dans chaque
pied, à partir de l'extérieur, et dans la cornière
de la tablette.
6. Posez une rondelleĆfrein et un écrou sur chaĆ
que boulon et serrez à fond. ReportezĆvous à
la Figure 2.
7. Répétez les étapes 3 à 6 pour la tablette
supérieure.
REMARQUE:Veillez à aligner les trous percés
dans la tablette supérieure avec
les cornières.
8. Insérez la partie supérieure des butées de grilĆ
les dans les deux pinces arrière des cornières,
tel qu'illustré. Insérez la partie inférieure des
butées de grilles dans les fentes de la tablette
supérieure, tel qu'illustré.
9. Insérez les supports de grilles dans les quatre
autres pinces des cornières, tel qu'illustré. InĆ
sérez la partie inférieure des supports de grilĆ
les dans les trous de la tablette supérieure, tel
qu'illustré.
10. Serrez tous les boulons lâches.

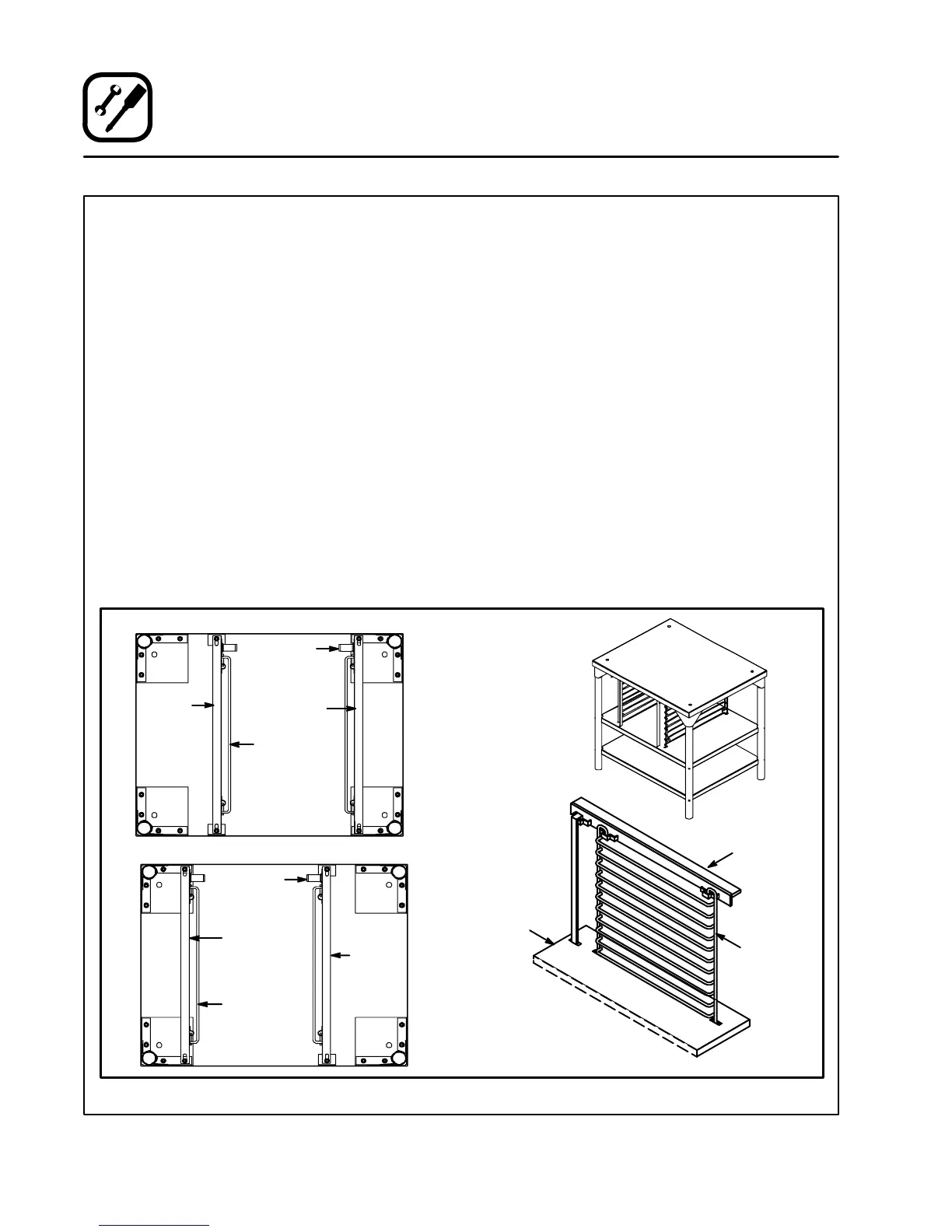

Cornière
Tablette
supérieure
(arrière)
Support de
grilles
Fixez les supports et
les butées de grilles
Cornière
droite
Support
de grilles
CTB Arrière du bâti
Butée de
grilles
Cornière
gauche
Cornière
droite
Support
de grilles
Butée de
grilles
Cornière
gauche
CTBR Arrière du bâti
Figure 3
