33

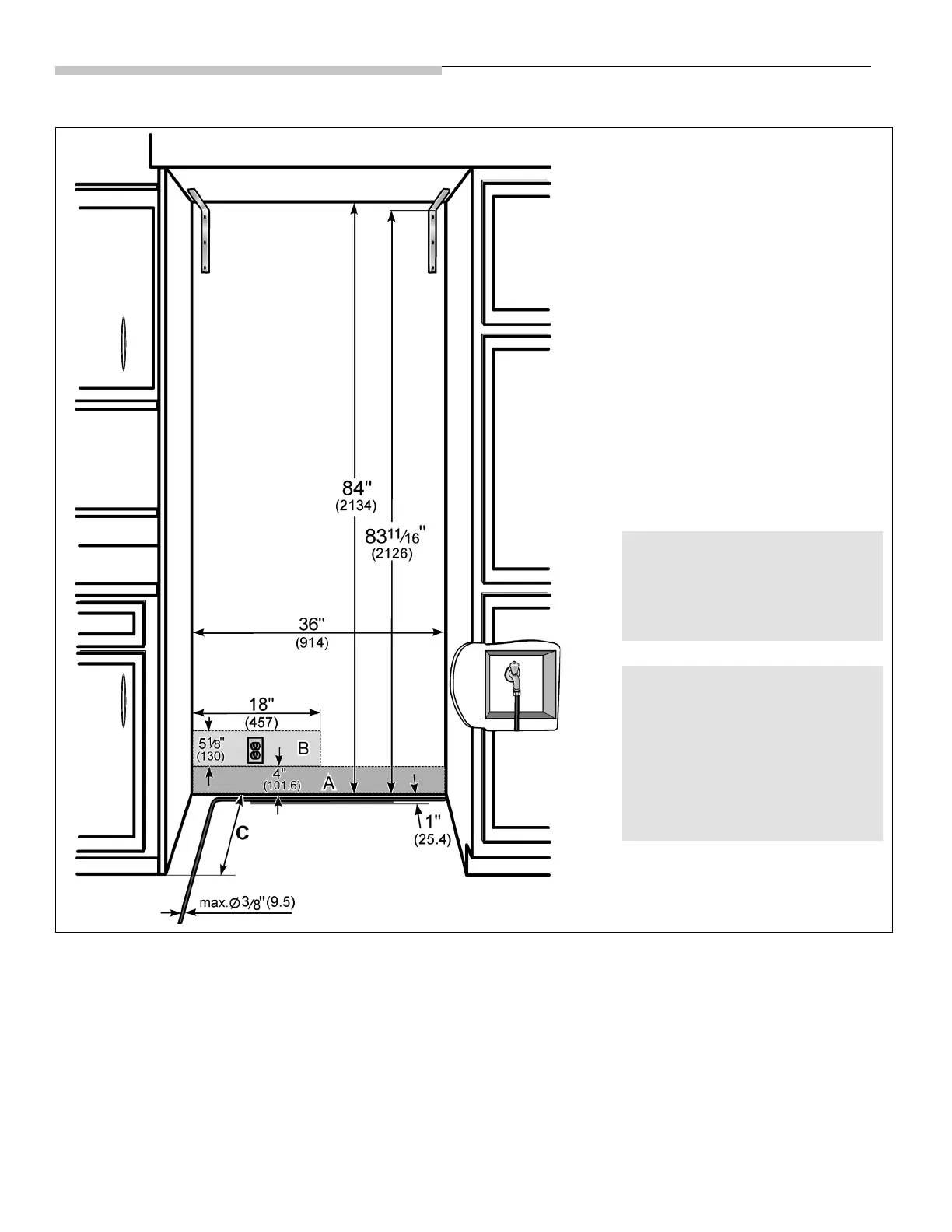

Dimensions d'installation
Légende :
A Représente la zone où installer le raccordement de l'eau.
Nous recommandons de placer la boîte à eau à côté de la cavité d'installation de façon à pouvoir l'atteindre, lors
d'activités de maintenance, sans devoir désinstaller l'appareil. Si ce n'est pas possible, placez la boîte à eau dans
la zone foncée.
B Représente la zone où installer le raccordement de l'électricité.
C Profondeur d'ouverture de la cavité, ceci dépendant de la configuration de la cuisine.
C = 24" (610 mm) minimum.
IMPORTANT !
Nous suggérons instamment de
former la limite supérieure de la
cavité à l'aide d'un matériau dur
(épaisseur
5
/
8
" (16 mm)).
IMPORTANT !
Assurez-vous que les parois
latérales de la cavité sont
parfaitement alignées ! Si pour
certaines raisons vous créez un
placard-cavité séparé, veillez à ce
que la zone du retour de meuble
fasse au moins 4" (100 mm)
de profondeur.
