2. Alignement de l'appareil dans la
cavité d'installation
Remarque:
Pour assurer que l'appareil fonctionne correctement,
il faut le niveler impeccablement.
Ne voilez pas ni ne poussez pas l'appareil de force
dans la cavité ! Lorsque vous dévissez les pieds
réglables en hauteur, procédez graduellement :
alternez en permanence entre les côtés gauche et
droit, etc.
Si vous délestez l'arrière de l'appareil, l'ajustage de
ses pieds arrière réglables est plus facile.
L'appareil ne doit pas arriver en position penchée
contre les cornières anti-renversement.

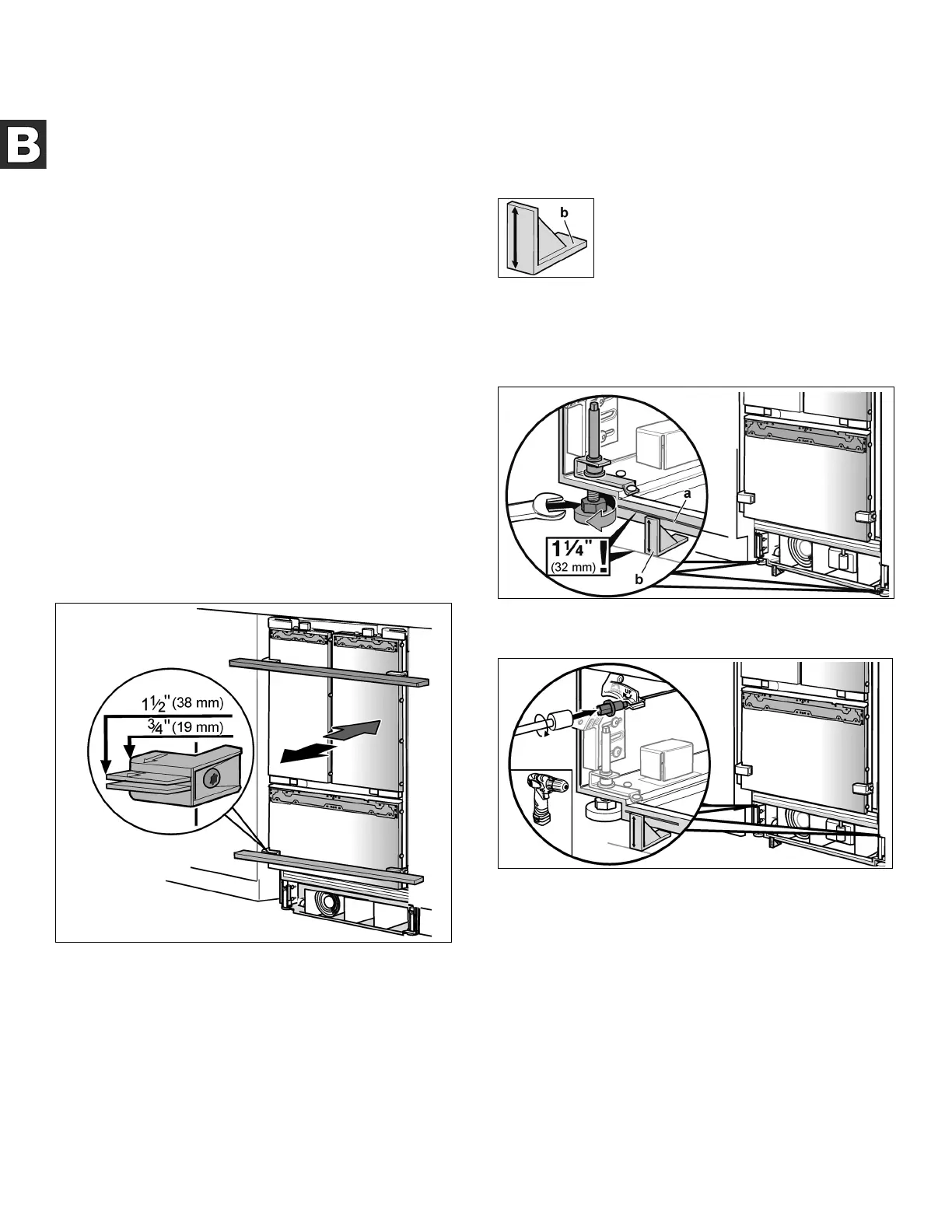

Ces pièces d'aide à l'installation ont été conçues
pour des portes de meuble faisant l'épaisseur totale
suivante :
3
/
4
" (19 mm)
1
1
/
2
" (38 mm)
Tenez toujours compte de l'épaisseur, peut-être
différente, des façades de meuble qui devront être
installées par la suite.
1. Alignez l'appareil sur la façade des meubles.
Placez le niveau à bulle sur les règles situées sur la
porte et servant d'aide à l'installation.
Les pieds réglables en hauteur équipant l'avant et
l'arrière de l'appareil se laissent régler depuis l'avant
de l'appareil.
Avant : A l'aide d'une clé à fourche
1
/
2
" (calibre 13).
Arrière : A l'aide d'un tournevis à douille
5
/
16
"
(8 mm) via une queue flexible.
A titre de cote de référence pour l'ajustage en hauteur,
une marque (a) a été apposée contre la base de
l'appareil. Lors de l'ajustage, il faudra amener cette
marque sur une hauteur de 1
1
/
2
" (32 mm) au-dessus
du sol.
Il est très important de respecter cette dimension pour
pouvoir ensuite aligner les façades des meubles.
Le gabarit d'ajustage en hauteur (b) sert
à régler la hauteur correctement. Il faut
que le bord supérieur du gabarit soit
aligné sur le marquage figurant sur
l'appareil.
2. Dévissez un peu les pieds à l'avant de l'appareil
jusqu'à ce que le repère (a) sur ce dernier soit aligné
sur le bord supérieur du gabarit d'ajustage en
hauteur (b).
3. Alignez verticalement l'appareil par ses pieds
arrière. Utilisez un niveau à bulle !
