46
Remarques:
Vissez le rail d'ajustage contre la porte du meuble
à l'aide d'au moins 10 vis. Il faudrait insérer chaque
vis sous chaque boulon à double filetage.
Le rail d'ajustage comporte un ensemble de trous
adaptés à différentes options de configuration des
portes de meuble. Vissez toujours dans le matériau
de la porte de meuble le mieux en mesure de
supporter la charge.

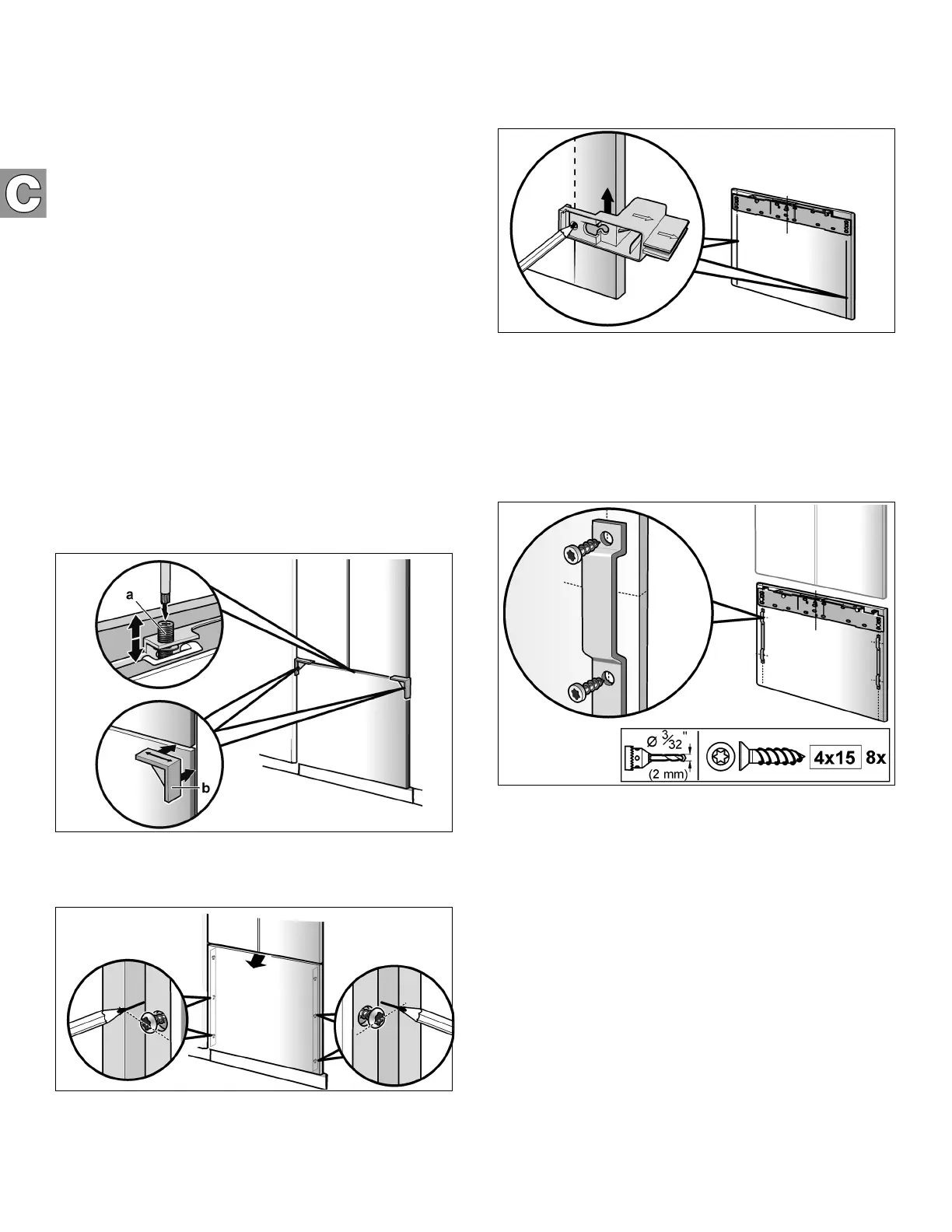

10. Montage des bandes de fixation
contre le panneau de porte
(compartiment congélateur)
Remarque:
Les bandes de fixation sont préassemblées pour les
portes en acier inoxydable. Dans ce cas, passez
à l'étape d'installation suivante (“C / 11. Fixation de la
porte de meuble (compartiment réfrigérateur)”).
1. Accrochez la porte du meuble contre le boulon
à double filetage (a).
2. Alignez la porte du meuble à l'aide des boulons
à double filetage (tournevis Torx). Vérifiez conti-
nuellement les dimensions de l'interstice.
Utilisez le gabarit d'ajustage en hauteur (b).
3. Reportez les trous de perçage médians, situés le
long du bord extérieur de la porte de l'appareil,
contre la façade du meuble et marquez-les.
4. Retirez la porte du meuble.
5. A l'aide de l'accessoire d'aide au positionnement,
tracez une ligne parallèle à chaque côté longitudinal
de la porte du meuble.
6. A l'aide d'une équerre, reliez les marquages (que
vous venez d'effectuer) des trous de perçage avec
les marquages verticaux.
7. Appliquez la baguette de fixation et marquez
l'emplacement des trous.
8. Percez les trous de fixation.
9. Dans les trous, vissez les baguettes de fixation.
