1 689 989 113 2012-11-26| Robert Bosch GmbH
Instandhaltung | BEA 070 | 13BEA 070 | 13 | 13 de
! Optikköpfe und Messkammer nicht mit Lösungsmit-
tel oder Reinigungsmittel reinigen!
3. Reinigungsbürste durch das Messkammerrohr
schieben, bis sie auf der gegenüberliegenden Seite
sichtbar wird.
BEA 070
459909-06_K
o

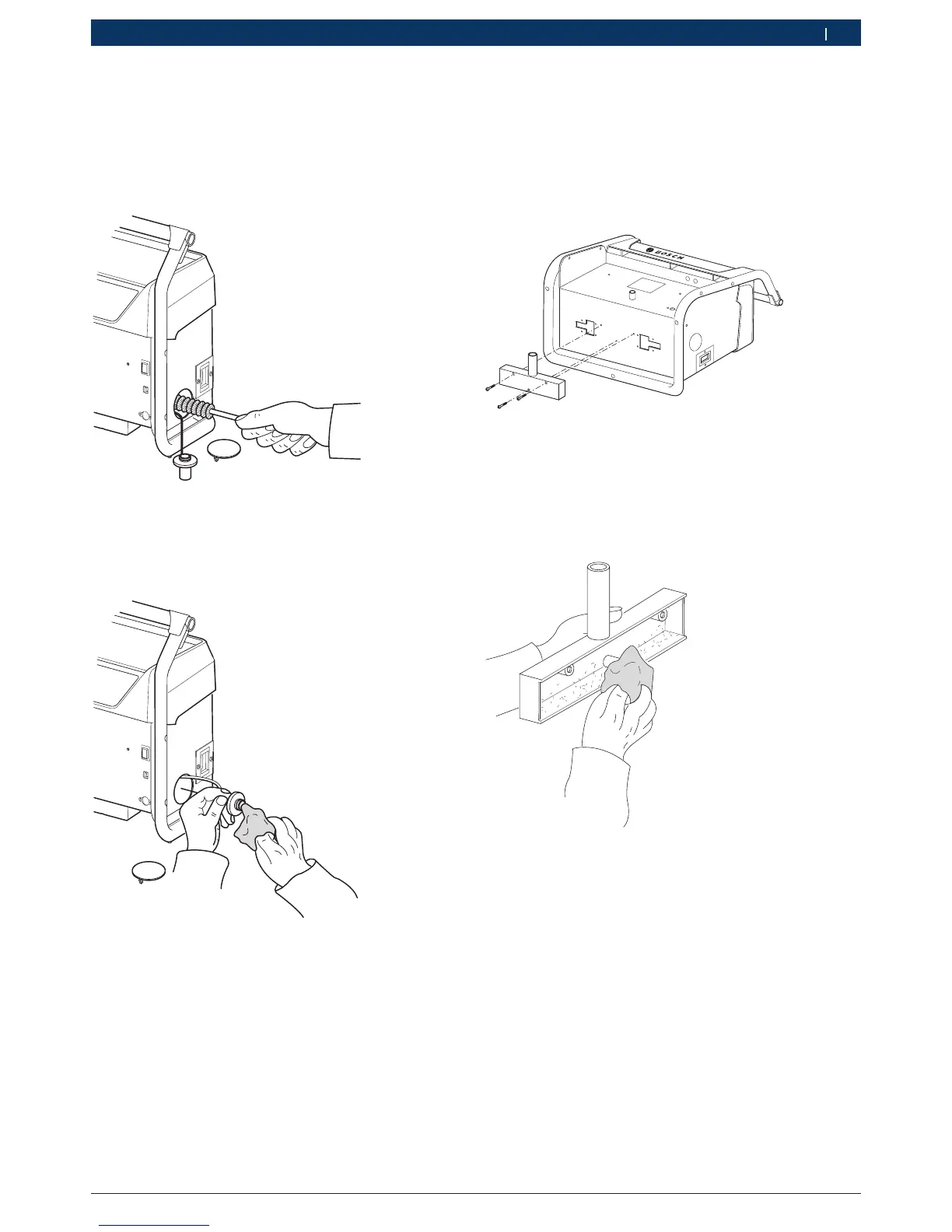

Fig. 4: Messkammerrohr reinigen
4. Messkammerrohr mit der Reinigungsbürste reinigen.
5. Glasflächen der beiden Optikköpfe mit einem saube-
ren Tuch reinigen (Fig. 5).
BEA 070
459909-07_K
o
Fig. 5: Optikkopf reinigen
6. Beide Optikköpfe wieder hineinstecken.
7. Die Verschlussdeckel wieder anbringen.
"Messkammerrohr und Optikköpfe sind gereinigt.
5.3.5 Reinigung der Auffangwanne
1. BEA 070 mit der Geräterückseite auf eine saubere
Unterlage (Tisch) legen.
2. Die auf der Geräteunterseite befindlichen drei Be-
festigungsschrauben der Auffangwanne entfernen
(Fig.6).
3. Auffangwanne abnehmen.
BEA
070
459909-04_Ko
Fig. 6: Auffangwanne abnehmen
4. Die Auffangwanne mit einem sauberen Tuch reinigen
(Fig. 7). Festsitzende Rußpartikel mit einem geeig-
neten Werkzeug (z. B. Schraubendreher) vorsichtig
lösen und mit einem sauberen Tuch nachreinigen.
459909-02_Ko
Fig. 7: Auffangwanne reinigen
5. Die Auffangwanne wieder an der Geräteunterseite
anbringen und anschrauben.
"Auffangwanne ist gereinigt.
5.3.6 Ladekontakte reinigen
Verschmutzte Ladekontakte (Unterseite BEA 070) nur
mit weichen Tüchern säubern.
