Bosch BEA 070 - 3 Produktbeschreibung; Bestimmungsgemäße Verwendung; Voraussetzungen; Hardware

1 689 989 113 2012-11-26| Robert Bosch GmbH
Produktbeschreibung | BEA 070 | 7BEA 070 | 7 | 7
de
3. Produktbeschreibung
3.1 Bestimmungsgemäße Verwendung
BEA 070 (Rauchgas-Trübungs-Modul) dient zum Messen
der Emission (des Rauchausstoßes) bei Dieselfahrzeugen.
BEA 070 kann als Stand-Alone-Gerät oder bei BEA 550
eingesetzt werden.
3.2 Voraussetzungen
BEA 070 kann nur über PC/Laptop und mit der System-
Soft BEA-AU-OBD bedient werden.
3.2.1 Hardware
R PC/Laptop mit DVD/CD-Laufwerk und Betriebssys-
tem Windows XP oder WIN 7
R CPU X86 (Celeron M): mindestens 1GHz,
empfohlen Dualcore 1,66GHz
R Freier Speicherplatz auf der Festplatte: mindestens
1GB
R RAM: mindestens 1 GB
R Zwei freie USB-Schnittstellen für den Bluetooth-USB-
Adapter und für eine USB-Verbindungsleitung
3.2.2 Software
Software auf PC/Laptop installiert.
3.3 Lieferumfang
Benennung Bestellnummer
BEA 070 1 687 023 551
BEA 030 1 687 023 577
Koffer
mit Aufkleber
1 685 438 626
1 681 105 271
Netzteil für BEA 030 1 687 023 620
Netzanschlussleitung (1,5 m) für
Netzteil BEA030
1 684 461 106
USB-Verbindungsleitung (3 m) 1 684 465 562
Netzanschlussleitung (4 m) für
Netzteile BEA070
1 684 461 182
Reinigungsbürste 1 687 929 006
Schlauchleitung und
Abgasentnahmesonde (Diesel)
1 680 703 047
1 680 790 044
USB-Verbindungsleitung (5 m) 1 684 465 563
Öltemperatursensor 1 687 230 068
Batterieanschlussleitung B+/B– 1 684 463 822
Anschlussleitung
für Zigarettenanzünderbuchse
1 684 463 547
Primär-Adapterleitung 1 684 460 196
Bluetooth-USB-Adapter 1 687 023 449
Softwarepaket mit
SystemSoft BEA-PC und AU-Fahrzeugdaten
1 687 005 087
Betriebsanleitung 1 689 989 113
1 689 989 114
1 689 979 922
3.4 Gerätebeschreibung
459909-01_Ko
BEA 070
1
2
14
12
11
10
9
8
7
6
4
3
13
5

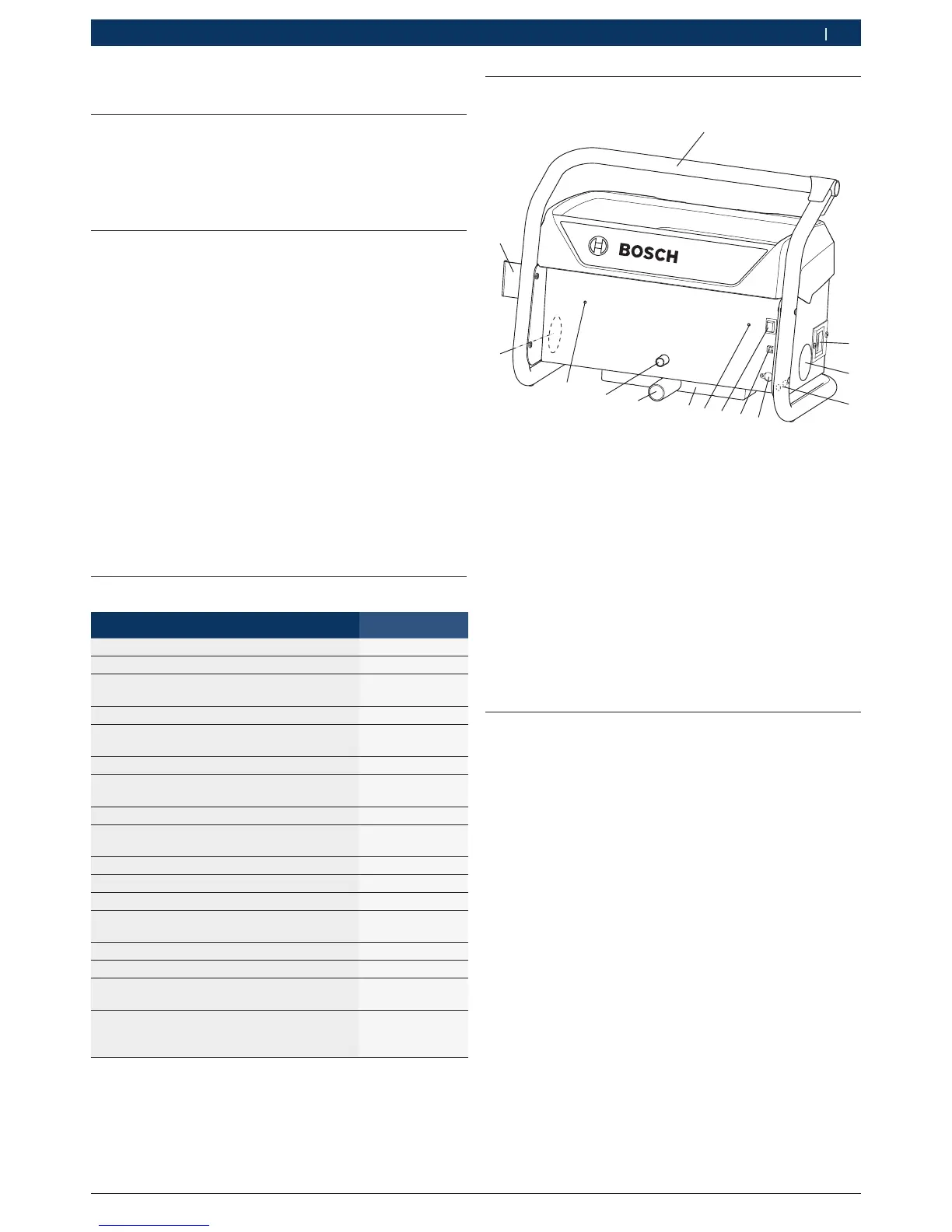

Fig. 1: BEA 070
1 Tragebügel
2 Netzanschluss
3 Verschlussdeckel für Optikkopf (Sender)
4 Bohrungen für Kabelbinder (Zugentlastung Netzanschlussleitung)
5 Netzteilanschluss (nur mit Sonderzubehör Akkusatz)
6 USB-Schnittstelle
7 Ein-/Aus-Taste
8 LED2 für Akkukapazität (nur mit Sonderzubehör Akkupack)
9 Auffangwanne für Rußpartikel
10 Anschluss-Stutzen für Werkstatt-Absaugung
11 Anschluss-Stutzen für Abgasentnahmeschlauch
12 LED1
13 Verschlussdeckel für Optikkopf (Empfänger)
14 Halteblech für Abgasentnahmesonde
3.5 Sonderzubehör
Informationen zum Sonderzubehör erhalten Sie von
Ihrem Bosch-Vertragshändler.
