CE Series

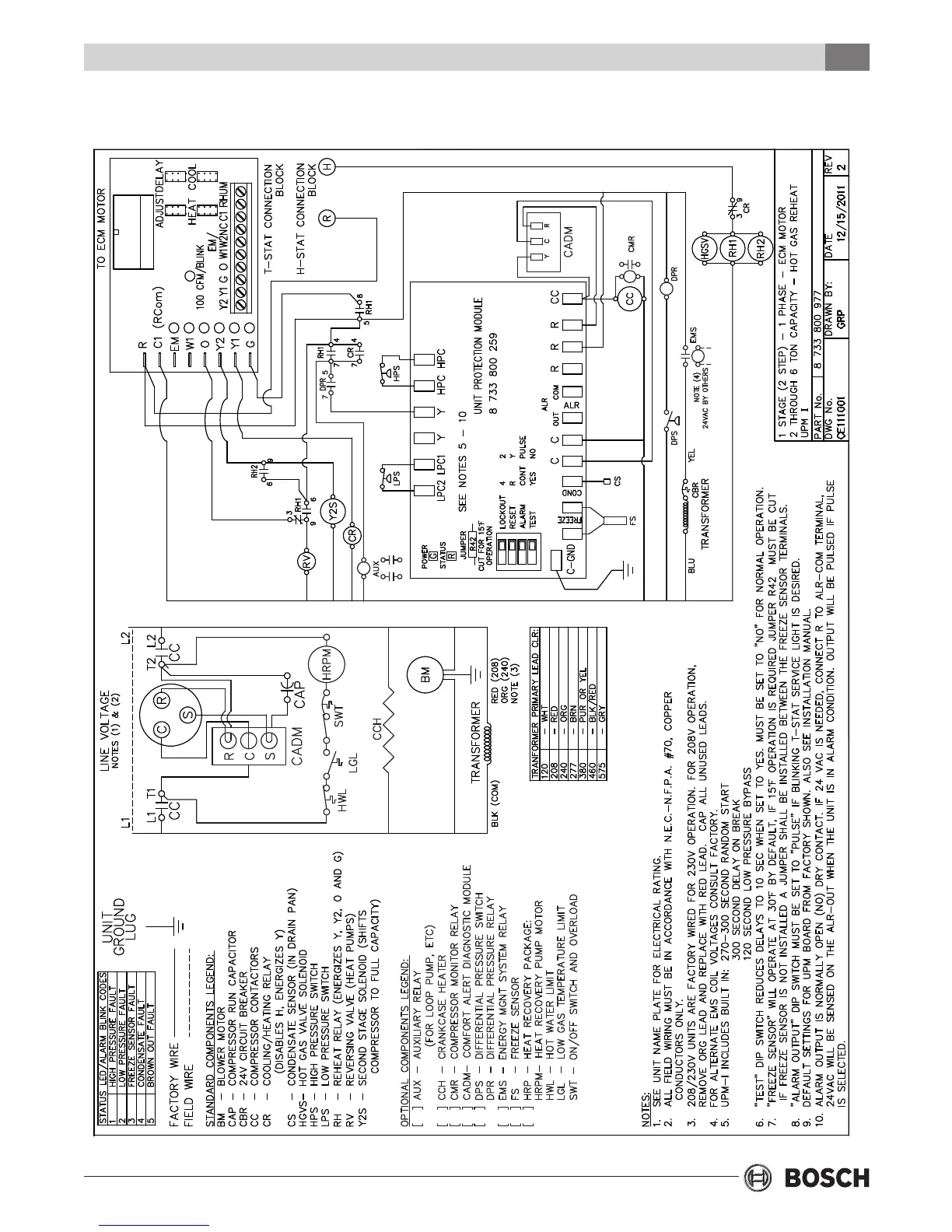

Figure 13: TYPICAL WIRING DIAGRAMS
Single Stage Two Step - Single Phase ECM Motor - 2—6 Ton
Typical Wiring Diagram
