 Instalación de las piezas sueltas
Para evitar posibles
l
esiones, desconecte el
enchufe de la fuente de alimentación antes de
realizar cualquier ensamblaje, ajuste o
reparación.
 ALMACENAMIENTO DE LA LLAVE
HEXAGONAL DE 5 MM
Hay una ubicación de almacenamiento en la sierra
para almacenar la llave hexagonal de 5 mm. Inserte
el brazo corto de la llave hexagonal a través del aro
de refuerzo de caucho de la manera que se
muestra en la ilustración. Rote el brazo largo de la
llave hexagonal debajo del gancho (vea la figura 1).
NOTA: La llave hexagonal de 5 mm se necesita
para cambiar la hoja y hacer ajustes a la
herramienta.
 INSTALACIÓN DEL AGUJERO PARA
ABRAZADERA AUXILIAR DE 60°
1. Posicione el agujero para abrazadera auxiliar de
60° de la manera que se muestra en la figura 2.
2. Inserte los tornillos suministrados en los
agujeros y apriételos con un destornillador
Philips.
El agujero para abrazadera auxiliar de 60° se utiliza
para sujetar el material apropiadamente con una
abrazadera a ángulos de 55° a 60° a la derecha.
Consulte la página 124 para obtener instrucciones
de sujeción con abrazadera
G
rommet
5mm
Hex Key
Hook

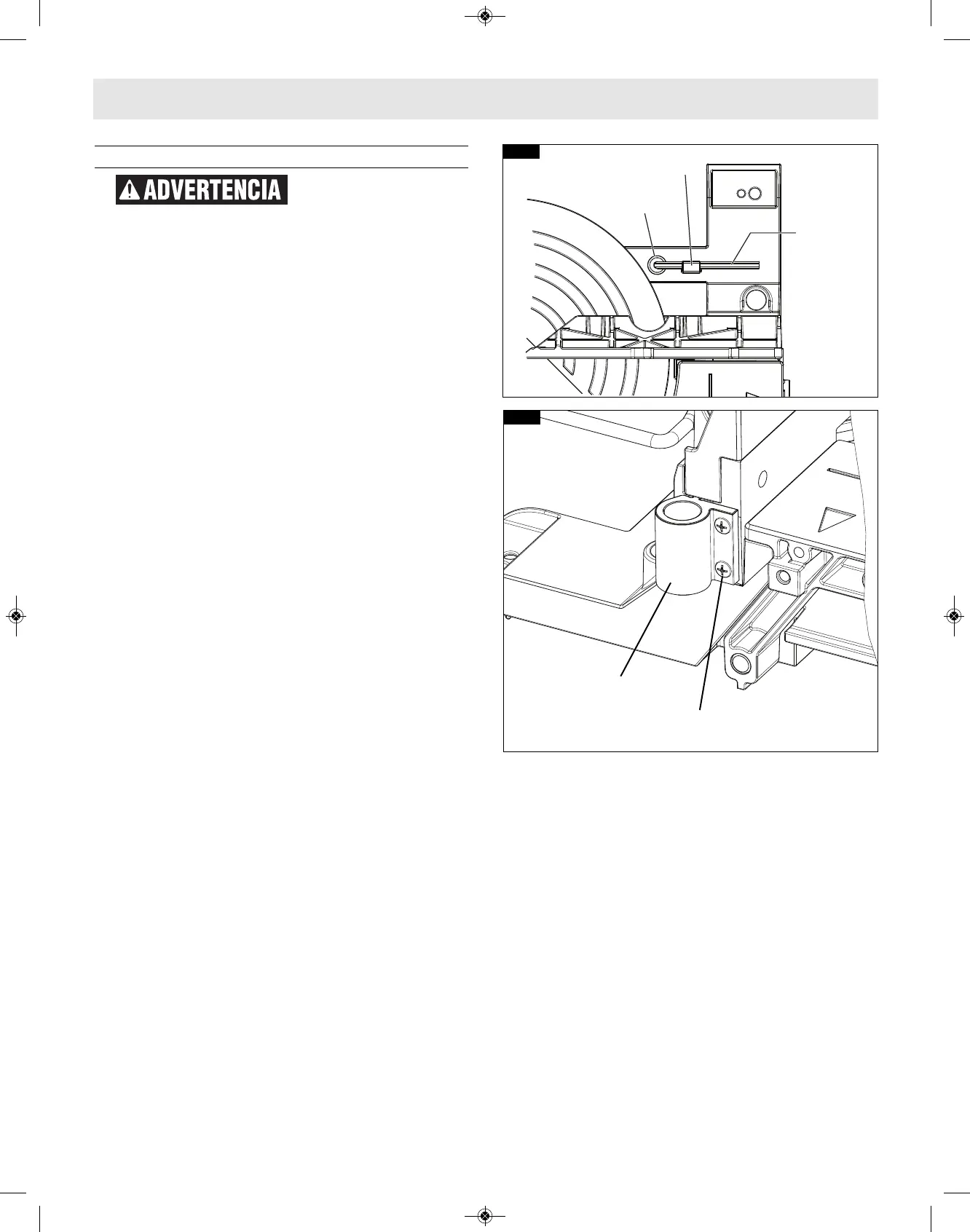

FIG. 1
Tornillos para el agujero
para abrazadera auxiliar
Casquillo
de 5 mm
Clip
r
etenedor
A
randela de
refuerzo
FIG. 2
Agujero para
abrazadera auxiliar
Ensamblaje
