112

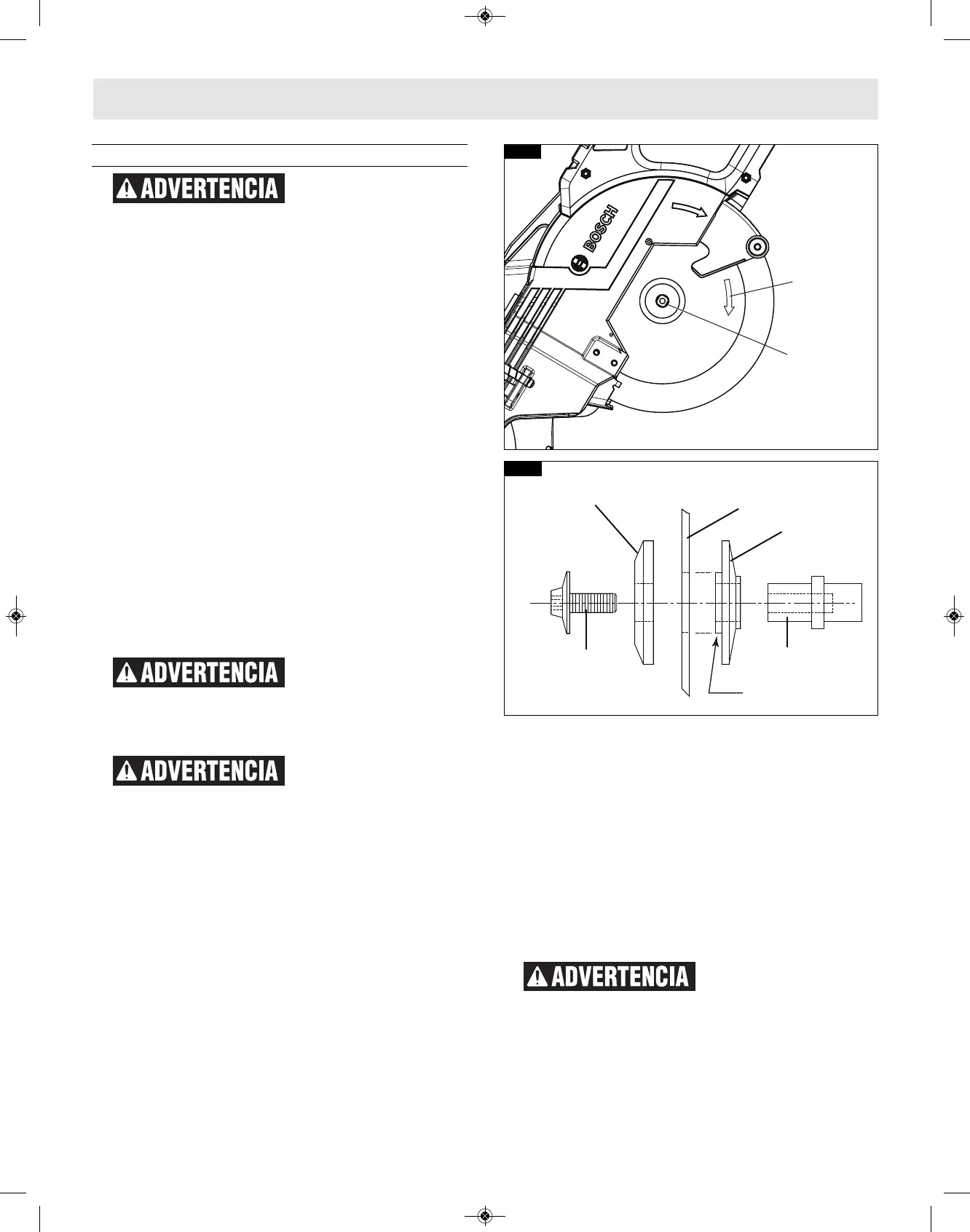

Remoción e instalación de las hojas
Para evitar posibles
lesiones, desconecte el
e
nchufe de la fuente de alimentación antes de
realizar cualquier ensamblaje, ajuste o
reparación.
REMOCIÓN DE LA HOJA
1. Presione y mantenga presionado el cierre del eje
portaherramienta (el botón rojo ubicado en el
lado opuesto del protector superior – artículo 35,
página 108). Rote lentamente la hoja mientras
presiona el cierre del eje portaherramienta hasta
que se asiente completamente en su posición de
bloqueo.
2. Utilizando la llave hexagonal de 5 mm, afloje el
perno de la hoja girándolo firmemente en el
sentido de las agujas del reloj. NOTA: Este perno
tiene roscas a izquierdas.
3. Retire el perno de la hoja y la arandela exterior.
4. Retraiga la cubierta de la hoja y sujétela con una
mano. Luego, retire cuidadosamente la hoja
deslizándola de manera que se aleje de la
arandela interior y se separe del vástago del eje
portaherramienta, y luego hacia abajo y
alejándose de la sierra. Deje la arandela interior
en el vástago del eje portaherramienta (vea la
figura 3).
INSTALACIÓN DE UNA HOJA DE 8½
PULGADAS
Para evitar lesiones, no
utilice una hoja mayor o
menor de 8½ pulgadas de diámetro y para eje
portaherramienta mayor o menor de 5/8 de
pulgada. El grosor máximo del plato de la hoja es
0.070 pulgadas.
Para reducir el riesgo
de lesiones, utilice una
hoja de sierra con una capacidad nominal de
5600/min (RPM) o mayor.
1. Maneje con cuidado la hoja nueva. Asegúrese de
que la flecha de rotación ubicada en la hoja
coincida con la flecha de rotación ubicada en el
protector inferior. Deslice la hoja hacia arriba y
entre los lados del deflector de virutas, y por el
vástago del eje portaherramienta. Mueva la hoja
de manera que su agujero para eje
portaherramienta vaya alrededor de anillo de
soporte de la arandela interior (vea las figuras 3 y
4).
2. Coloque la arandela exterior sobre el vástago del
eje portaherramienta y apriete con los dedos el
perno de la hoja (girándolo en sentido contrario
al de las agujas del reloj). Asegúrese de que la
hoja haya permanecido sobre el anillo de soporte
de la arandela interior.
3. Rote lentamente la hoja mientras presiona el
cierre del eje portaherramienta hasta que se
asiente completamente en su posición de
bloqueo.
4. Utilizando la llave hexagonal de 5 mm, apriete
firmemente el perno de la hoja girándolo en
sentido contrario al de las agujas del reloj.
NOTA: Este perno es de rosca a izquierdas. No lo
apriete excesivamente.
5. Asegúrese de se haya soltado el cierre del eje
portaherramienta para que la hoja gire
libremente.
6. Ponga la llave hexagonal de 5 mm de vuelta en el
área de almacenamiento.
Después de instalar una
hoja nueva, asegúrese
de que ésta no interfiera con el inserto de la mesa
en las posiciones de bisel a 0° y 45°. Baje la hoja
al interior de la ranura para la hoja y compruebe
si hay algún contacto con la base o la estructura
de la mesa giratoria. Si la hoja hace contacto con
la base o la mesa, obtenga servicio autorizado.
