Profondeur de coupe
Pour éviter d’éven -
t
uelles blessures,
débranchez la prise de sa source d’alimentation
avant de procéder à tout assemblage, réglage ou
réparation.
Quand une nouvelle lame est mise en place, il est
parfois nécessaire de vérifier que la lame et la
plaque tournante n’entrent pas en contact. La
plaque de butée de profondeur est utile pour
permettre des coupes profondes à passe unique
(normales) aussi bien que des coupes non
transversantes utilisées pour créer des rainures.
RÉGLAGE DE LA PROFONDEUR DE LAME
POUR DES COUPES PROFONDES À PASSE
UNIQUE NORMALES
1. Lorsque vous réalisez des coupes profondes à
passe unique normales, poussez la plaque de
butée de profondeur en direction de la tête de la
scie (voir la figure 10). Cela permettra à la vis de
butée de profondeur de passer dans le trou
pratiqué dans la plaque.
2. Testez pour une coupe profonde à passe unique:
a. Réglez la table pour un onglet de 0° et poussez
la scie complètement en arrière.
b. Tirez sur la goupille de verrouillage de la tête
de scie pour la désenclencher.
c. Poussez la tête de la scie vers le bas et vérifiez
que la vis de butée de profondeur passe à travers
la plaque de butée sans se coincer ou entrer en
contact avec la plaque.
RÉGLAGE DE LA PROFONDEUR DE LAME
POUR DES COUPES NON TRANSVERSANTES
AFIN DE RÉALISER DES RAINURES
REMARQUE : Pour les meilleurs résultats
possibles, Bosch recommande l’utilisation d’une
scie à table munie d’un ensemble de lames à
rainurer vendu en option pour réaliser des rainures
et des coupes non transversantes. Au cas où un tel
matériel ne serait pas disponible, il serait possible
d’utiliser la technique ci-dessous.
1. Retirez la goupille de verrouillage de la tête de
scie et permettez à la scie de se déplacer
jusqu’au bout de sa course vers le haut. Faites
glisser la tête de la scie au maximum vers
l’arrière.
2. Retirez la plaque de butée de profondeur de la
tête de scie (voir la figure 11).
3. Saisissez la poignée principale (élément 3, page
60) et poussez la tête de la scie vers le bas tout
en observant la vis de butée de profondeur
entrer en contact the avec la surface supérieure
de la plaque de butée de profondeur.
4. Faites tourner le bouton à l’extrémité de la vis de
butée de profondeur (pendant que l’extrémité
filetée est en contact avec la plaque de butée) et
regardez la partie inférieure de la lame de scie se
déplacer. Ce réglage permet d’établir la
profondeur de la coupe.
Reportez-vous à la page 86 pour des instructions
relatives à la « Coupe de rainures ».

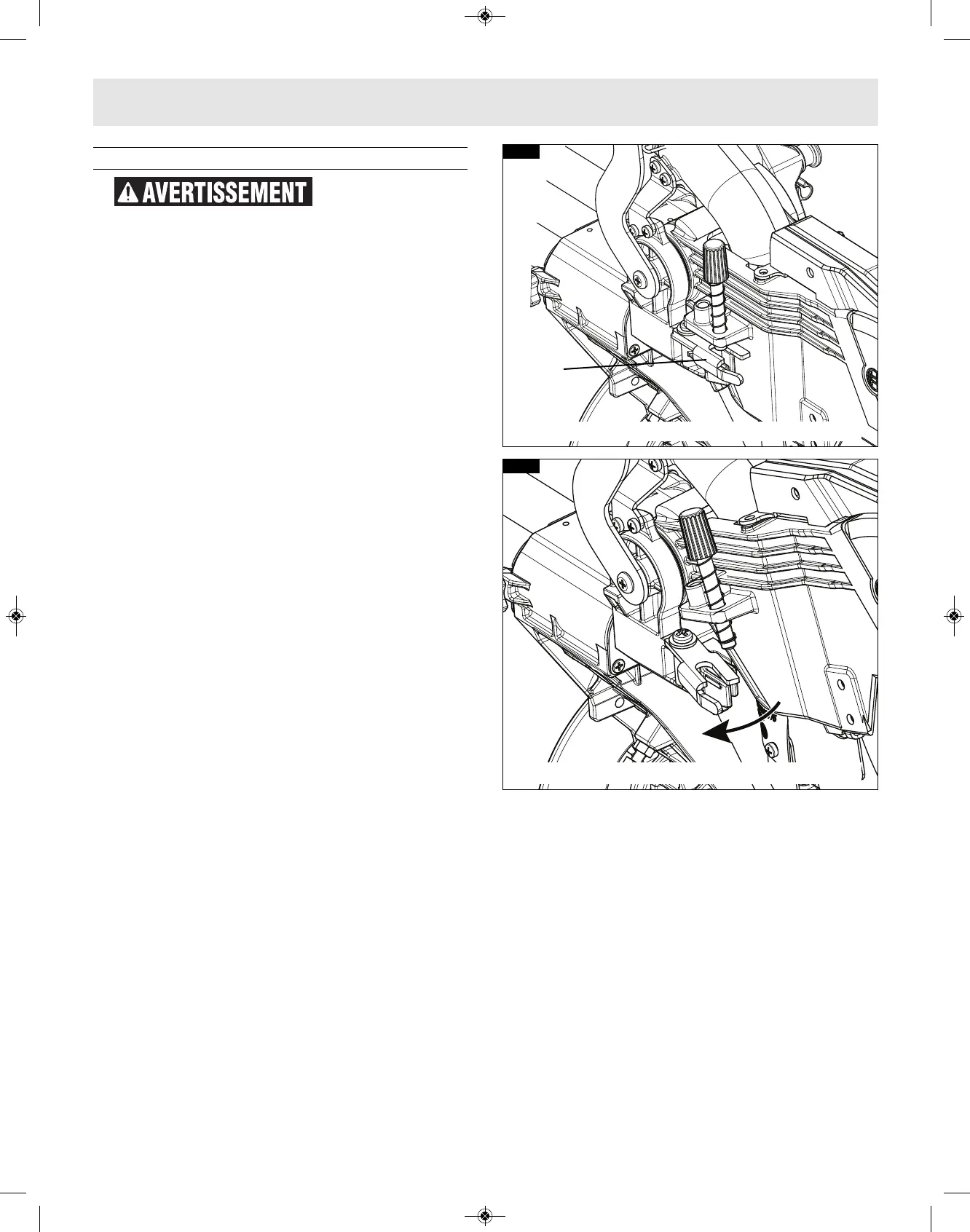

Plaque de
butée de
profondeur
FIG. 10
Pour des coupes non transversantes
Pour des coupes profondes à passe unique
Réglages
FIG. 11
