69
Système de cran d’arrêt d’onglet
Pour éviter d’éven -
t
uelles blessures,
débranchez la prise de sa source d’alimentation
avant de procéder à tout assemblage, réglage ou
réparation.

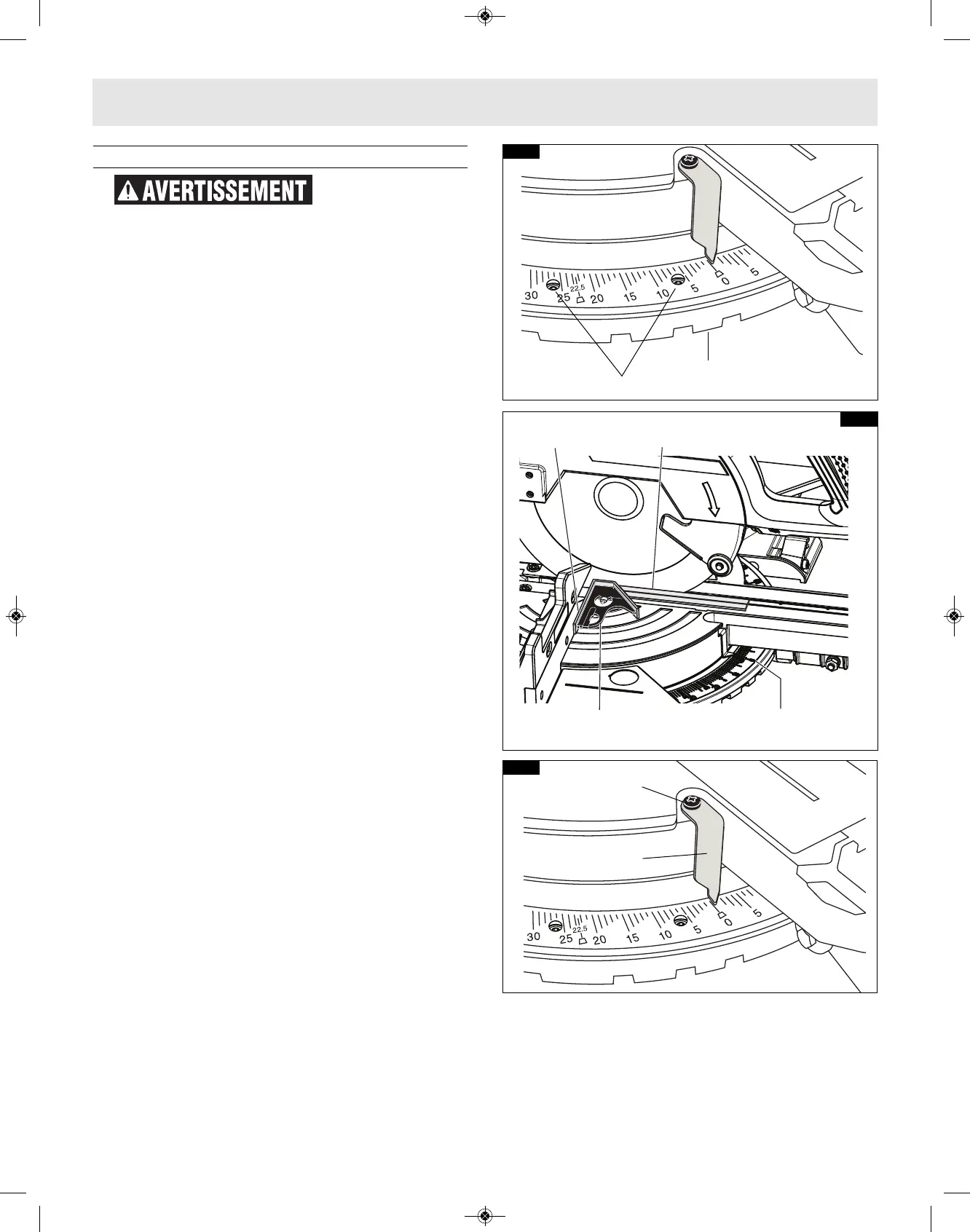

ÉTALONNAGE DU SYSTÈME DE CRAN
D’ARRÊT D’ONGLET
1. Enclenchez le cran d’arrêt d’onglet dans la
position 0°. Desserrez d’un demi-tour le bouton
de blocage d’onglet.
2. Localisez quatre orifices dans la plaque d’échelle
graduée d’onglet. Dans chaque orifice se trouve
une vis. Utilisez un tournevis cruciforme pour
desserrer les quatre vis d’un ou deux tours. Cela
desserrera la plaque de cran d’arrêt d’onglet
(voir la figure 12).
3. Faites glisser l’ensemble de tête complètement
vers l’arrière et enclenchez le bouton de
verrouillage de glissière en serrant le bouton vers
la droite (dans le sens des aiguilles d’une
montre) (élément 25 - page 60).
4. Verrouillez la scie en position abaissée au moyen
de la goupille de verrouillage de la tête de scie
(élément 36 – page 60).
5. Tenez un côté d’une équerre combinée à 90°
contre le guide et faites tourner la table (et la
plaque à crans) jusqu’à ce que le côté de la
plaque de la lame de scie soit entièrement en
contact avec l’autre côté de l’équerre… ne laissez
pas les dents de la scie entrer en contact avec
l’équerre (figure 13).
6. Serrez les quatre vis – desserrez et remettez le
pointeur de l’échelle graduée d’onglet à la
position « 0 ».
RÉGLAGE DU POINTEUR DE L’ÉCHELLE
GRADUÉE D’ONGLET
1. Faites tourner la table jusqu’à la position de cran
0° et verrouillez-la en place.
2. Soulevez la tête de la scie jusqu’à ce qu’elle
atteigne sa position ÉLEVÉE maximale.
3. Desserrez la vis de réglage du pointeur qui tient
le pointeur de l’échelle graduée d’onglet en place
(voir la figure 14).
4. Positionnez le pointeur de telle manière qu’il soit
aligné avec la ligne du 0°. Serrez la vis.
Vis
Plaque à
crans
FIG. 12
Vis de
réglage du
pointeur
Pointeur de l’échelle
graduée d’onglet
FIG. 14
