Plaquette amovible pour entailles
Pour éviter d’éven -
t
uelles blessures,
débranchez la prise de sa source d’alimentation
avant de procéder à tout assemblage, réglage ou
réparation.
RÉGLAGE DE LA PLAQUETTE AMOVIBLE
POUR ENTAILLES
Les plaquettes amovibles pour entailles doivent
être réglées près de la lame, mais sans la toucher,
afin d’éviter de déchirer la partie inférieure de
l’ouvrage.
1. Tenez la tête de la scie en position abaissée et
enfoncez la goupille de verrouillage de la tête de
scie (élément 36 – page 60) pour tenir la scie en
position ABAISSÉE.
2. Desserrez les quatre vis pour plaquettes
amovibles au moyen de la clé hexagonale de 4
mm (figure 15).
3. Réglez les plaquettes amovibles pour entailles
aussi près que possible des dents de la lame
sans toucher la lame.
4. Serrez les vis pour plaquettes amovibles.
REMARQUE : À des angles de biseau extrêmes, la
lame de scie peut couper légèrement dans la
plaquette amovible pour entailles.
Butée de biseau 0°
VÉRIFICATION DU RÉGLAGE DE LA BUTÉE DE
BISEAU 0°
Pour éviter d’éven -
tuelles blessures,
débranchez la prise de sa source d’alimentation
avant de procéder à tout assemblage, réglage ou
réparation.
1. Tenez la tête de la scie en position abaissée et
enfoncez la goupille de verrouillage de la tête de
scie (élément 36 – page 60) pour tenir la scie en
position ABAISSÉE.
2. Faites glisser la tête de la scie complètement en
arrière et enclenchez le bouton de blocage du rail
à glissière en serrant le bouton vers la droite
(dans le sens des aiguilles d’une montre)
(élément 25 – page 60).
3. Faites tourner la table jusqu’à la position de
biseau de 0°.
4. Tirez le levier de verrouillage de biseau vers
l’avant pour débloquer l’ensemble de tête.
5. Inclinez l’ensemble de la scie vers la gauche
(dans le sens inverse des aiguilles d’une montre),
puis tournez-la vers la droite (dans le sens des
aiguilles d’une montre) jusqu’à ce que vous
sentiez que la butée est en position verticale.
C’est l’endroit où la scie est actuellement réglée
pour une coupe en biseau de 0°.
6. Utilisez une équerre combinée pour vérifier que
la lame est à un angle de 90° par rapport à la
table (c’est-à-dire qu’elle est d’équerre avec la
table). Placez le bord de l’équerre muni de la
règle contre la table et faites-le glisser pour que
la lame entre en contact avec le côté vertical de
la tête de l’équerre (voir la figure 16).
7. Vérifiez que la plaque de la lame (pas les dents)
touche le côté à 90° de l’équerre. Si la plaque de
la lame n’est pas complètement en contact avec
le côté à 90° du corps de l’équerre, suivez les
procédures intitulées « Réglage de la butée de
biseau 0° ».

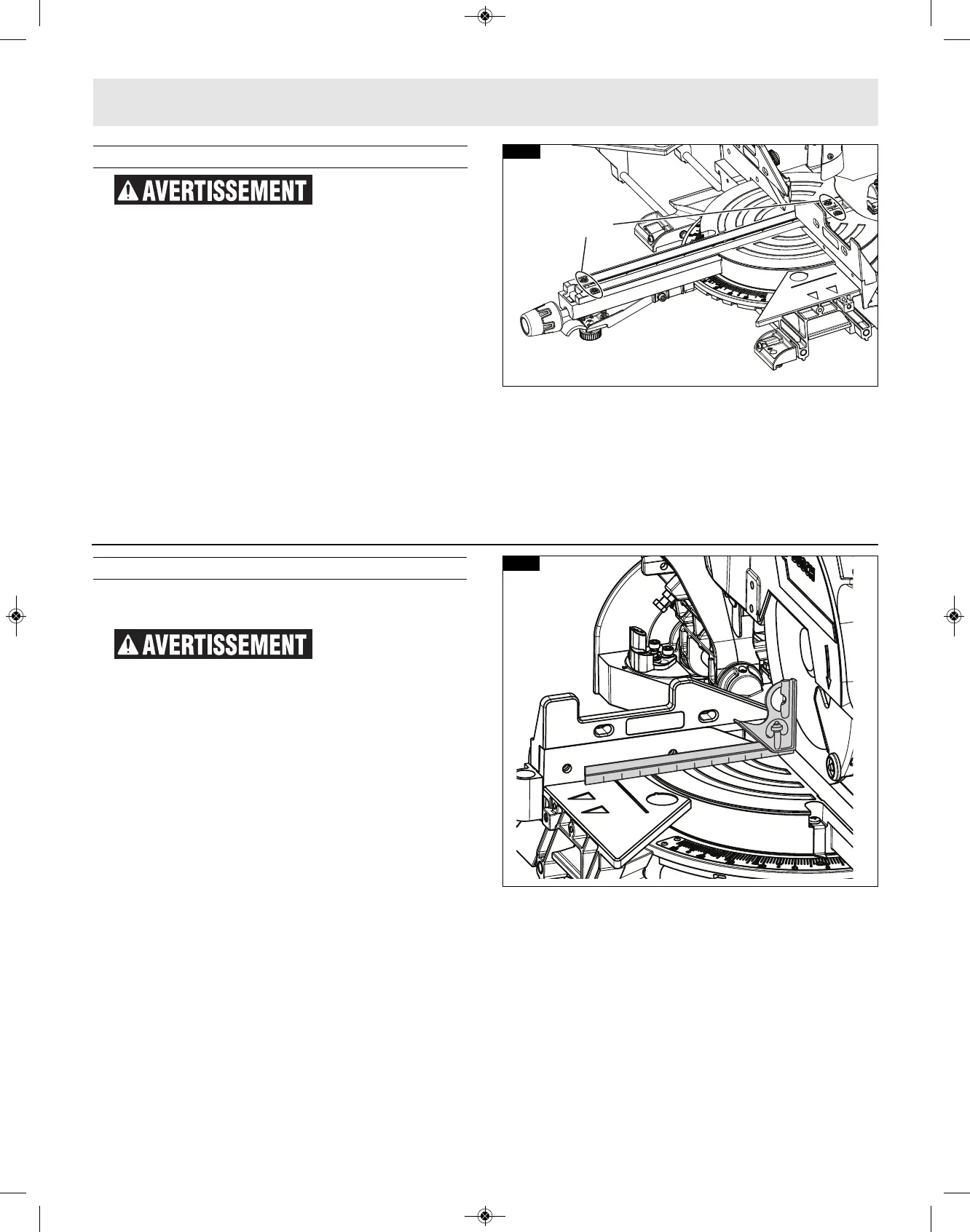

FIG. 16
FIG. 15
Vis de plaquette
amovible pour
entailles
Réglages
