71
Butée de biseau 0° (suite)
Pour éviter d’éven -
t
uelles blessures,
débranchez la prise de sa source d’alimentation
avant de procéder à tout assemblage, réglage ou
réparation.
REMARQUE : Votre scie à onglet a été entièrement
réglée en usine. Cependant, pendant leur
transport, un léger désalignement a pu se
produire. Vérifiez les réglages suivants et ajustez
selon les besoins avant d’utiliser la scie à onglet.
ÉTALONNAGE DE LA LAME À UN BISEAU DE
0° (90° PAR RAPPORT À LA TABLE)
Remarque : Utilisez une clé de 3/8 po (10 mm)
pour effectuer les réglages.
Remarque : L’étalonnage du biseau calibre
automatiquement la butée de droite sur -2°.
1. Abaissez la tête de la scie et enclenchez la
goupille de verrouillage de la tête de la scie.
2. Faites glisser la tête de la scie complètement
vers l’arrière et enclenchez le bouton de blocage
du rail à glissière en serrant le bouton vers la
droite (dans le sens des aiguilles d’une montre).
3. Tirez le dispositif de verrouillage du biseau vers
l’avant pour déverrouiller la tête de la scie.
4. Localisez le boulon de la butée de biseau en
dessous de la poignée de verrouillage du biseau
du côté droit de la tige de biseau. Ce boulon est
muni d’un contre-écrou (voir la figure 17).
5. Desserrez le boulon de la butée de biseau d’un
quart de tour avant de desserrer le contre-écrou.
Une fois cette opération terminée, vous serez en
mesure de régler le boulon de la butée de biseau
à la main.
A. Faites tourner le boulon de la butée de biseau
dans le sens des aiguilles d’une montre pour
ajuster la tête de la scie vers la droite.
B. Faites tourner le boulon de la butée de biseau
dans le sens inverse des aiguilles d’une montre
pour ajuster la tête de la scie vers la gauche.
6. Suivez la procédure décrite dans la section «
Vérification du réglage de biseau 0° » pour
vérifier vos modifications. Si des réglages
supplémentaires sont nécessaires, répétez les
étapes ci-dessus.
7. Une fois que vous êtes satisfait, verrouillez le
dispositif de verrouillage sur 0° pour empêcher
tout mouvement.
8. Serrez le contre-écrou en place à la main. Une fois
en place, serrez le contre-écrou à la clé.
RÉGLAGE DU POINTEUR DE L’ÉCHELLE
GRADUÉE DE BISEAU
Une fois que vous aurez ajusté la lame à l’angle
correct, veillez à régler le pointeur de l’échelle
graduée de biseau.
Pour ce faire,
1. Desserrez d’un quart de tour la vis qui tient le
pointeur en place (voir la figure 18).
2. Alignez le pointeur sur la ligne 0° et resserrez la
vis.

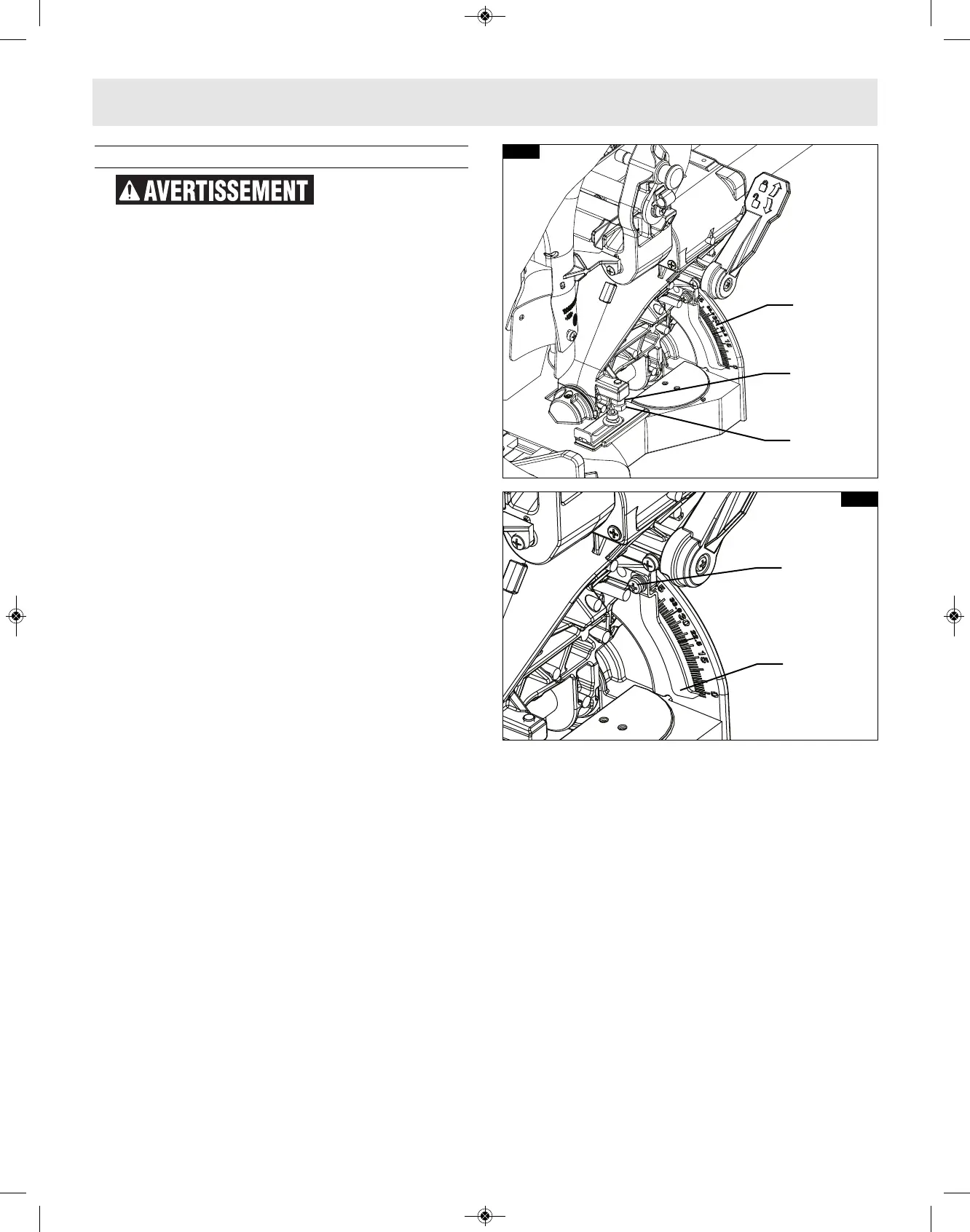

FIG. 17
Échelle
graduée de
biseau
Contre-écrou
Boulon de la
butée de
biseau
Verrouillage
du biseau
FIG. 18
Vis
Pointeur de
l’échelle
graduée de
biseau
Réglages
