72
Butée de biseau 45°
Pour éviter d’éven -
t
uelles blessures,
débranchez la prise de sa source d’alimentation
avant de procéder à tout assemblage, réglage ou
réparation.
VÉRIFICATION DU RÉGLAGE DE LA BUTÉE DE
BISEAU 45°
1. Abaissez la tête de la scie et enclenchez la
goupille de verrouillage de la tête de scie.
2. Faites tourner la table jusqu’à la position de
biseau de 0°, et verrouillez-la.
3. Faites glisser la tête de la scie complètement
vers l’arrière et enclenchez le bouton de blocage
du rail à glissière en serrant le bouton vers la
droite (dans le sens des aiguilles d’une montre)
4. Faites glisser le guide entièrement vers la gauche
pour éviter de le heurter avec la tête de la scie.
5. Tirez le levier de blocage de biseau vers l’avant
pour desserrer le biseau.
6. Vérifiez le rayon d’action de la butée du sélecteur
de rayon d’action du biseau. Il devrait être réglé
sur 450 (figure 18).
7. Inclinez l’ensemble de la scie vers la gauche
jusqu’à ce qu’elle s’arrête. C’est à cet endroit où
que scie est actuellement réglée pour une coupe
en biseau de 45°.
8. Utilisez une équerre combinée pour vérifier que
la lame est d’équerre avec la table. Placez
l’équerre combinée sur la table et pressez sa
surface de 45° contre la lame. Si la lame n’entre
pas en contact avec toute la longueur de
l’équerre, suivez la procédure d’étalonnage (voir
la figure 19).
ÉTALONNAGE DE LA LAME POUR UN BISEAU
DE 45° VERS LA GAUCHE
Remarque : Utilisez une clé de 3/8 po (10 mm)
pour effectuer les réglages.
Remarque : L’étalonnage du biseau calibre
automatiquement la butée de gauche sur 33,9°,
22,5° et 45°.
1. Abaissez la tête de la scie et enclenchez la goupille
de verrouillage de la tête de la scie.
2. Faites glisser la tête de la scie complètement vers
l’arrière et enclenchez le bouton de blocage du
rail à glissière en serrant le bouton vers la droite
(dans le sens des aiguilles d’une montre).
3. Faites glisser le guide entièrement vers la gauche
pour éviter de le heurter avec la tête de la scie.
4. Inspectez la butée du sélecteur de rayon d’action
du biseau situé sur le côté gauche de la tige du
biseau sur la table. Il devrait être réglé sur 450.
5. Tirez le dispositif de verrouillage du biseau vers
l’avant pour déverrouiller la tête de la scie.
6. Localisez le boulon de la butée de biseau le long
du côté gauche de la tige de biseau. Ce boulon
est muni d’un contre-écrou (figure 18).
7. Desserrez le boulon de la butée de biseau d’un
quart de tour avant de desserrer le contre-écrou.
Une fois cette opération terminée, vous serez en
mesure de régler le boulon de la butée de biseau
à la main.
A. Faites tourner le boulon de la butée de biseau
dans le sens des aiguilles d’une montre pour
ajuster la tête de la scie vers la gauche.
B. Faites tourner le boulon de la butée de biseau
dans le sens inverse des aiguilles d’une montre
pour ajuster la tête de la scie vers la droite.
8. Suivez la procédure dans la section « Vérification
du réglage de biseau à 45° » pour vérifier vos
modifications. Si des réglages supplémentaires
sont nécessaires, répétez les étapes ci-dessus.
9. Une fois que vous êtes satisfait, verrouillez le
dispositif de verrouillage sur 45° pour empêcher
tout mouvement.
10. Serrez le contre-écrou en place à la main. Une
fois en place, serrez le contre-écrou à la clé.

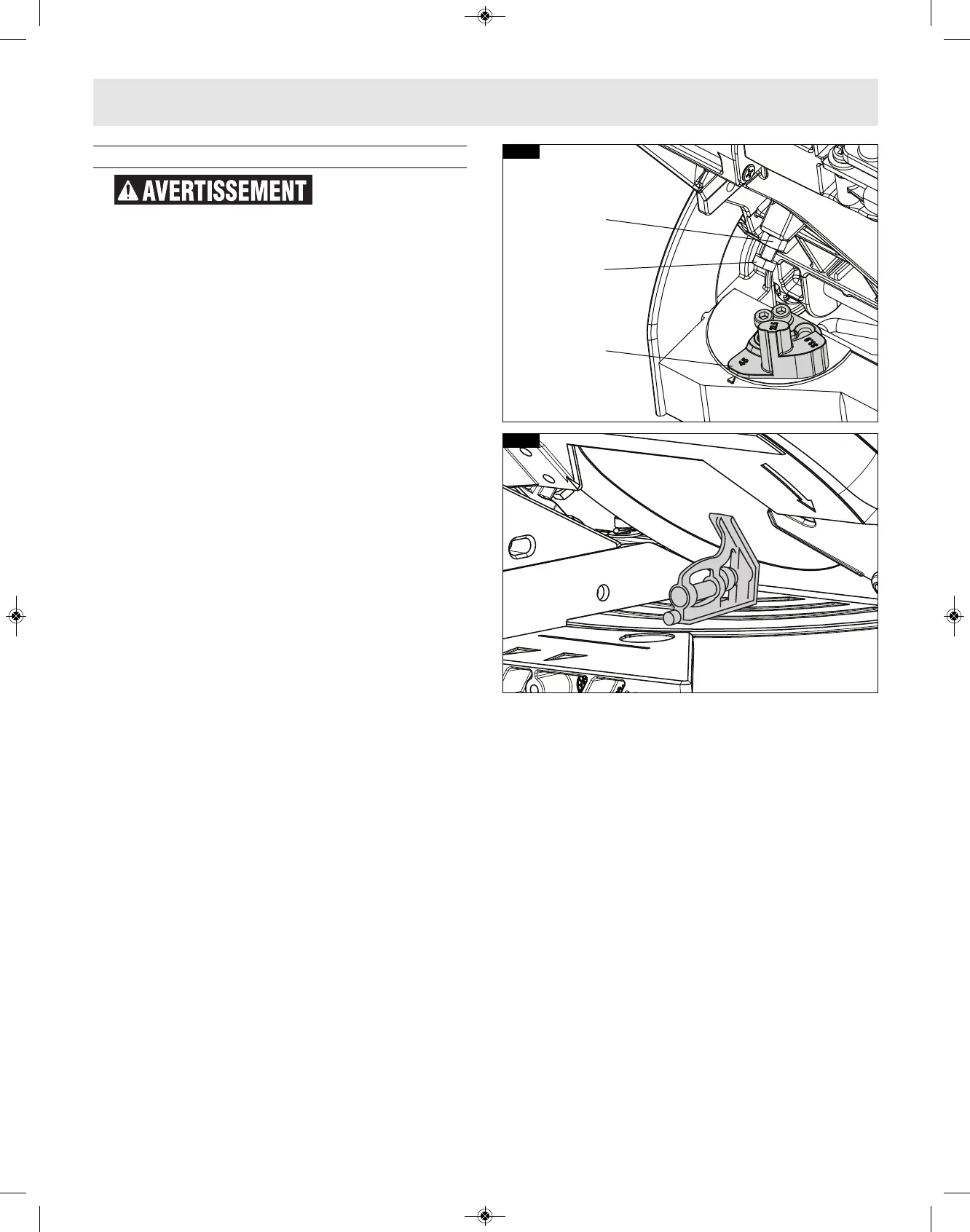

FIG. 19
FIG. 18
Boulon de
la butée
de biseau
Contre-écrou
Butée du
sélecteur de
rayon d’action
du biseau
Réglages
