Português171 609 929 F69 (04.10) PS
Tramelas de tecto (conforme padrão EUA)
Se desejar trabalhar as tramelas de tecto, colocando#as de forma plana sobre a mesa de serrar, deverá ajustar
o ângulo de chanfradura padronizado de 31,6° (horizontal) e o de 33,9° (vertical). (veja figura
)

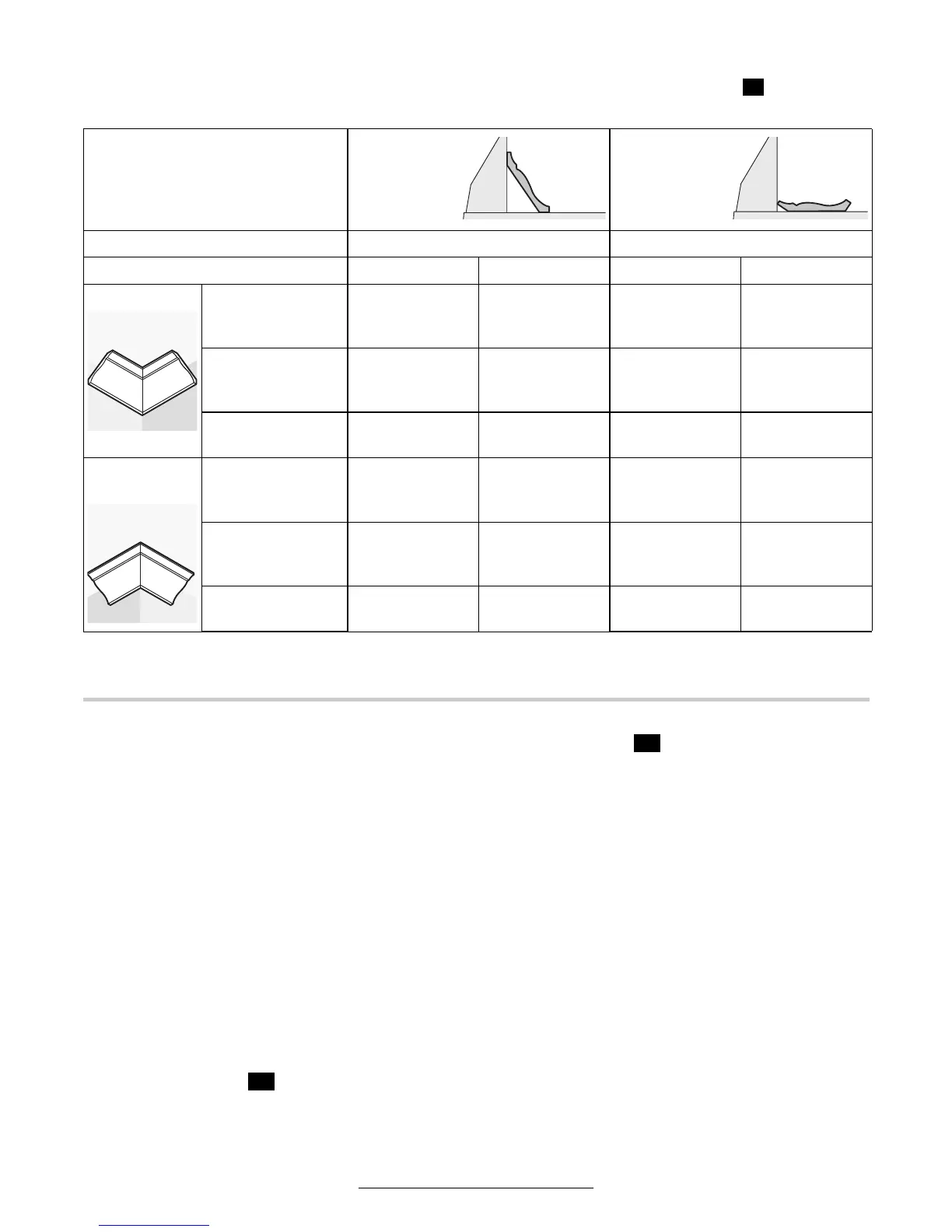

A seguinte tabela contém indicações para o trabalho com tramelas de tecto.
Controlar e ajustar os ajustes básicos
Puxar a ficha da tomada antes de todos traba
lhos no aparelho.
Para assegurar corte precisos, deverá controlar e se
necessário reajustar os ajustes básicos da ferramenta
eléctrica após uma utilização intesiva.
Ângulo de chanfradura de 0° (vertical)
Colocar a ferramenta eléctrica na posição de transpor#
te.
Girar a mesa de serra 16 até a ranhura 15 para 0°. A
alavanca 13 deve engatar perceptivelmente na ranhu#
ra.
Para poder alcançar os parafusos de posicionamento
encobertos pelo contentor de ferramentas 42, é ne#
cessário removê#lo. Para tal é necessário desaparafu#
sar os parafusos de fixação 43 e a porca 44.
Controlar: (veja figura
)
Ajustar um calibre de ângulo em 90° e colocá#lo sobre
a mesa de serrar 16. O lado do calibre de ângulo deve
estar alinhado à lâmina de serrar em seu comprimento
total.
Ajustar: (veja figura )
Soltar o punho de aperto 14. Soltar os parafusos 64 e
65 com a chave de boca 45 (SW 10) fornecida. Soltar
o parafuso de ajuste 66 (aprox. 3 voltas) com a chave
de sextavado exterior 33 (SW 4) fornecida.
Girar o parafuso de ajuste 63 (SW 10) para dentro ou
para fora, até o lado do calibre angular estar alinhado
em todo do comprimento com a lâmina de serra.
Reapertar o punho de aperto 14. Em seguida deverá
apertar primeiramente o parafuso de ajuste 66 e em
seguida os parafusos 64 e 65.
Se após o ajuste, os indicadores de ângulo 22 e 31
não estiverem numa linha com as marcas de da es#
cala 30, deverá soltar os parafusos de fixação dos in#
dicadores de ângulo com a chave de fenda em cruz
33 fornecida e alinhar os indicadores de ângulo ao lon#
go das marcas de 0°.
U
Ajustes encostado
contra o
carril de
esbarro
colocado de
forma plana
sobre a
mesa de
serrar
Ângulo de chanfradura vertical 33,9°
Tramelas de tecto lado esquerdo lado direito lado esquerdo lado direito
Canto interior Ângulo de
chanfradura
horizontal
45° direita 45° esquerda 31,6° direita 31,6° esquerda
Posicionamento da
peça a ser
trabalhada
Canto inferior
encostado no
carril de esbarro
Canto inferior
encostado no
carril de esbarro
Canto superior
encostado no
carril de esbarro
Canto inferior
encostado no
carril de esbarro
A peça pronta
encontra#se
à direita do
corte
à esquerda do
corte
à esquerda do
corte
à esquerda do
corte
Canto
externo
Ângulo de
chanfradura
horizontal
45° esquerda 45° direita 31,6° esquerda 31,6° direita
Posicionamento da
peça a ser
trabalhada
Canto inferior
encostado no
carril de esbarro
Canto inferior
encostado no
carril de esbarro
Canto inferior
encostado no
carril de esbarro
Canto superior
encostado no
carril de esbarro
A peça pronta
encontra#se
à direita do
corte
à esquerda do
corte
à direita do
corte
à direita do
corte
V1
V2
