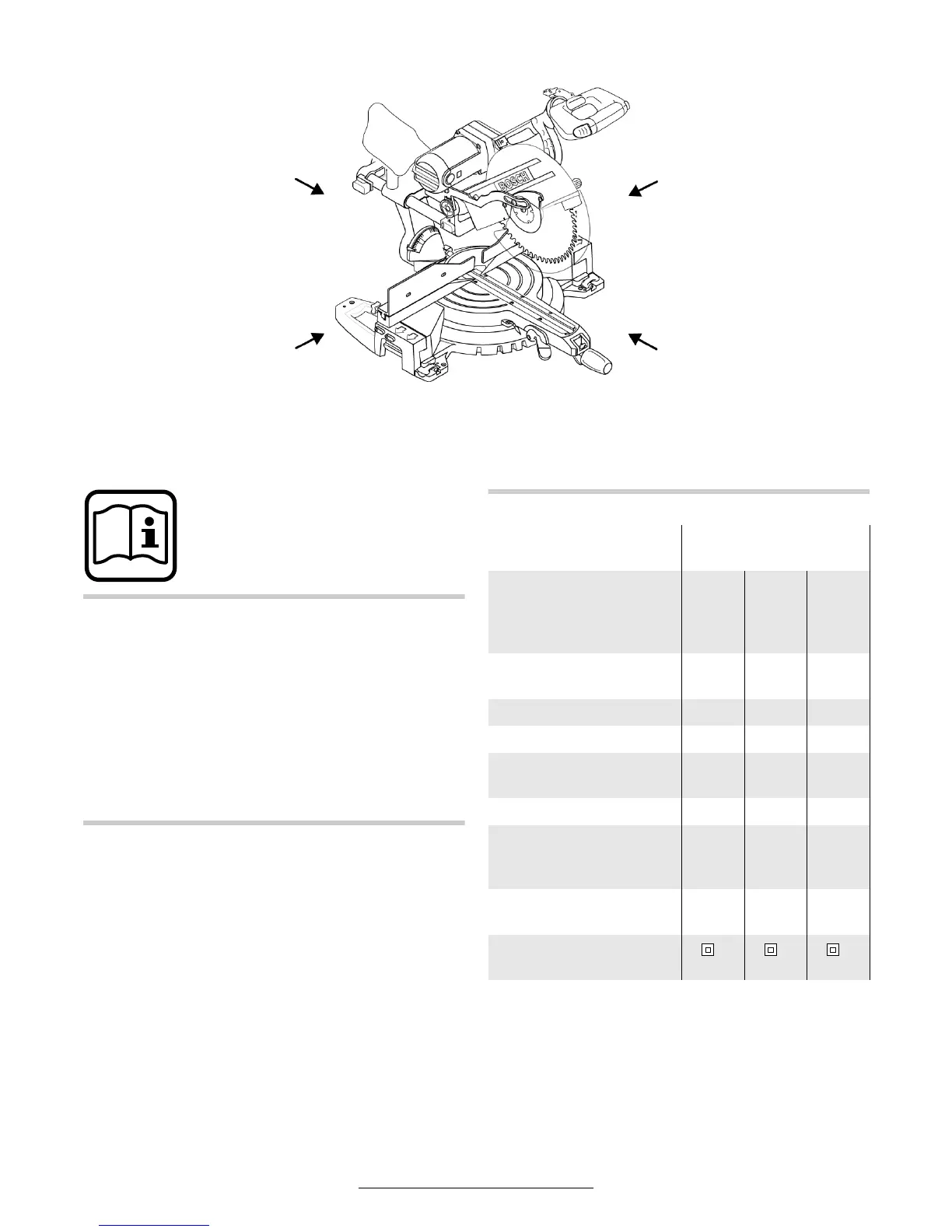

Definición de las vistas del aparato
3 DESCRIPCIÓN DE FUNCIONAMIENTO
Observe las ilustraciones correspon#
dientes de la herramienta eléctrica en
las primeras páginas, al leer estas ins#
trucciones de manejo.
Utilización reglamentaria
La herramienta eléctrica ha sido proyectada para rea#
lizar estacionariamente cortes rectilíneos a lo largo y a
lo ancho, en madera, o materiales afines.
Estos cortes pueden realizarse además con unos án#
gulos de inglete horizontales desde 52° (hacia la iz#
quierda) hasta 60° (hacia la derecha), y con unos án#
gulos de inglete verticales desde 47° (hacia la
izquierda) hasta 46° (hacia la derecha).
Información sobre ruido y
vibraciones
Determinación de los valores de medición según nor#
ma EN 61 029.
El nivel de ruido típico del aparato, determinado con
un filtro A, corresponde a:
Nivel de presión de sonido 94,7 dB(A).
Nivel de potencia acústica 107,7 dB(A).
Inseguridad en la medición K = 3 dB.
¡Usar protectores auditivos!
El nivel de vibraciones típico en la mano/brazo es me#
nor de 2,5 m/s
2
.
Características técnicas
Los picos de intensidad durante la conmutación pro#
ducen un descenso transitorio de la tensión. Bajo unas
condiciones de la red desfavorables, esto puede llegar
a afectar a otros aparatos.
En redes de una impedancia inferior a 0,15 Ω es muy
improbable que se produzcan perturbaciones.
derecha
anterior
izquierda
posterior
Ingletadora telescópica GCM 10 SD
PROFESSIONAL
Nº de referencia
0 601 B22 …
… 503
… 508
… 532
… 542
… 537 … 541
Potencia absorbi#
da nominal
[W] 1 800 1 800 1 450
Tensión [V] 230 240 110
Frecuencia [Hz] 50 50 50
Revoluciones en
vacío
[min
#1
] 5 000 5 000 4 500
Husillo porta útiles [mm] 30 25,4 30
Peso
(según EPTA#Pro#
cedure 01/2003)
[kg] 27 27 27
∅ de la hoja de
sierra
[mm] 254 254 254
Clase de protec#
ción
/ II / II / II
Las dimensiones máximas de la pieza se indican en
el capítulo „Indicaciones de trabajo“
