Deutsch–161 609 929 F69 • (04.10) PS
Deckenleisten (nach US-Standard)
Wenn Sie die Deckenleisten flach auf dem Sägetisch liegend bearbeiten wollen, müssen Sie die Standard#Geh#
rungswinkel 31,6° (horizontal) und 33,9° (vertikal) einstellen. (siehe Bild )

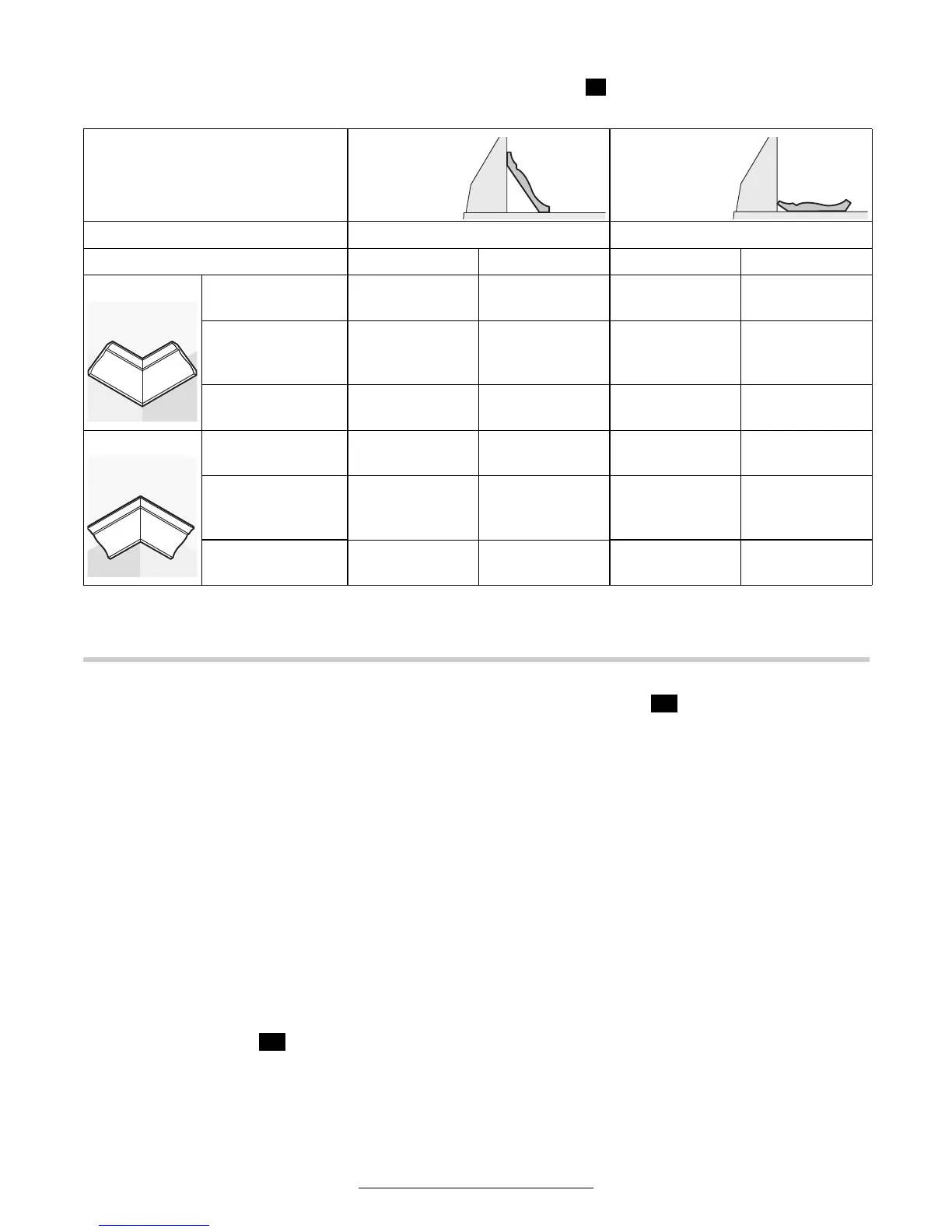

Die nachfolgende Tabelle enthält Hinweise für das Bearbeiten von Deckenleisten.
Grundeinstellungen prüfen und einstellen
Ziehen Sie vor allen Arbeiten am Elektrowerk
zeug den Netzstecker.
Zur Gewährleistung präziser Schnitte müssen Sie
nach intensivem Gebrauch die Grundeinstellungen
des Elektrowerkzeugs überprüfen und gegebenenfalls
einstellen.
Gehrungswinkel 0° (vertikal)
Bringen Sie das Elektrowerkzeug in Transportstellung.
Drehen Sie den Sägetisch 16 bis zur Einkerbung 15
für 0°. Der Hebel 13 muss spürbar in die Einkerbung
einrasten.
Damit Sie an die vom Werkzeugbehälter 42 abgedeck#
ten Stellschrauben kommen, müssen Sie diesen ent#
fernen. Schrauben Sie dazu sowohl die Befestigungs#
schrauben 43 als auch die Mutter 44 ab.
Überprüfen: (siehe Bild )
Stellen Sie eine Winkellehre auf 90° ein und legen Sie
sie auf den Sägetisch 16 auf. Der Schenkel der Win#
kellehre muss mit dem Sägeblatt auf der ganzen Län#
ge bündig sein.
Einstellen: (siehe Bild )
Lösen Sie den Spanngriff 14. Lösen Sie die Schrauben
64 und 65 mit dem mitgelieferten Maulschlüssel 45
(SW 10). Lösen Sie die Stellschraube 66 (ca. 3 Umdre#
hungen) mit dem mitgeliefertem Außensechskant#
schlüssel 33 (SW 4).
Drehen Sie die Stellschraube 63 (SW 10) soweit ein
oder heraus bis der Schenkel der Winkellehre mit dem
Sägeblatt auf der ganzen Länge bündig ist.
Ziehen Sie den Spanngriff 14 wieder fest. Danach zie#
hen Sie zuerst die Stellschraube 66 und dann die
Schrauben 64 und 65 wieder fest.
Falls die Winkelanzeiger 22 und 31 nach dem Einstel#
len nicht in einer Linie mit den 0°#Marken der Skala 30
sind, lösen Sie die Befestigungsschrauben der Winkel#
anzeiger mit dem mitgelieferten Kreuzschraubendre#
her 33 und richten die Winkelanzeiger entlang den 0°#
Marken aus.
U
Einstellungen gegen
Anschlag
schiene
angestellt
flach
liegend
auf dem
Sägetisch
vertikaler Gehrungswinkel 0° 33,9°
Deckenleiste linke Seite rechte Seite linke Seite rechte Seite
Innenkante horizontaler
Gehrungswinkel
45° rechts 45° links 31,6° rechts 31,6° links
Positionierung des
Werkstücks
Unterkante
an der
Anschlagschiene
Unterkante
an der
Anschlagschiene
Oberkante
an der
Anschlagschiene
Unterkante
an der
Anschlagschiene
Fertiges Werkstück
befindet sich …
… rechts
vom Schnitt
… links
vom Schnitt
… links
vom Schnitt
… links
vom Schnitt
Außenkante horizontaler
Gehrungswinkel
45° links 45° rechts 31,6° links 31,6° rechts
Positionierung des
Werkstücks
Unterkante
an der
Anschlagschiene
Unterkante
an der
Anschlagschiene
Unterkante
an der
Anschlagschiene
Oberkante
an der
Anschlagschiene
Fertiges Werkstück
befindet sich …
… rechts
vom Schnitt
… links
vom Schnitt
… rechts
vom Schnitt
… rechts
vom Schnitt
V1
V2
