116

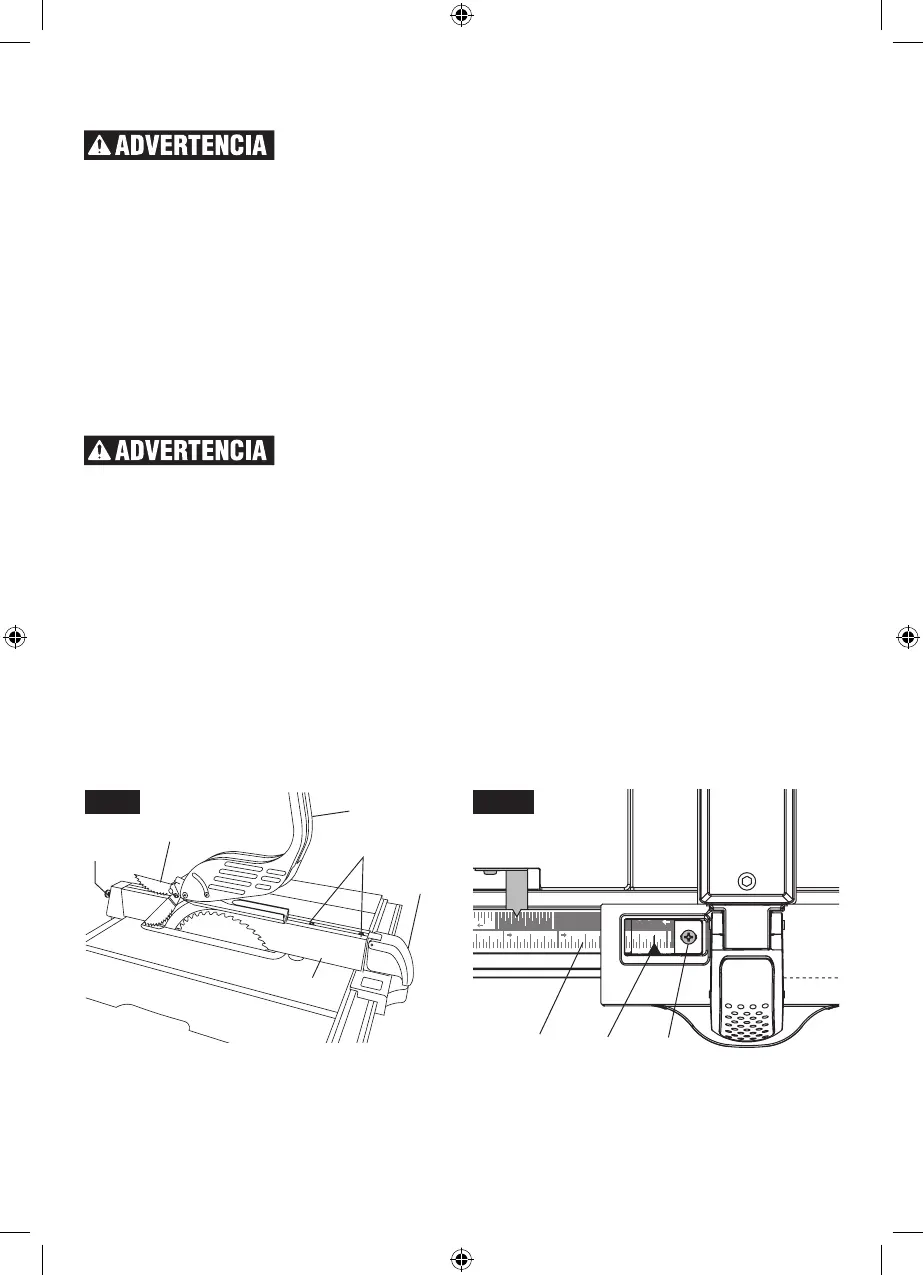

ALINEACIÓN DEL TOPE-GUÍA
PARA CORTAR AL HILO
Para evitar lesiones per-
sonales, desconecte
siempre el enchufe de la fuente de alimentación antes
de realizar cualquier ajuste. El tope-guía para cortar al
hilo debe estar paralelo a la HOJA DE SIERRA para evitar el
RETROCESO al cortar al hilo.
La sierra de mesa está equipada con un tope-guía para
cortar al hilo de alineación automática y colocación rá-
pida. Una vez que se hayan realizado los ajustes que se
describen a continuación, el tope-guía para cortar al hilo
se autoalineará cuando el tope-guía se encuentre fijo en
su posición.
NOTA: La hoja debe estar paralela a las ranuras del calibre
de ingletes (consulte la página 115) y perpendicular a la
mesa antes de proceder a realizar la alineación del tope-
guía para cortar al hilo.
Para evitar lesiones cor-
porales, asegúrese siem-
pre de que el tope-guía para cortar al hilo esté jo antes
de utilizarlo cuando vaya a hacer cortes al hilo.
1. Levante ambas barreras del protector 2 hasta su
posición bloqueada hacia arriba.
2. Suba el mango de fijación 1 y deslice el tope-guía 3
hasta que esté junto a la hoja de sierra, levantando el
trinquete del lado derecho 4 por encima del tope-guía
(Fig. 27). El tope-guía debe tocar los dientes de la hoja
en la parte delantera y en la parte trasera de la hoja cu-
ando esté fijo. Si el tope-guía no toca los dientes en la
parte delantera y en la parte trasera de la hoja, continúe
con los siguientes pasos:
3. Afloje los dos tornillos 5 que están en la sección del-
antera superior del tope-guía para cortar al hilo, utili-
zando la llave hexagonal de 5 mm incluida.
4. Mueva el tope-guía 3 hasta que toque los dientes y esté
paralelo a la hoja.
5. Sujete el tope-guía en su sitio, baje el mango de fijación,
asegúrese de que el tope-guía haya permanecido para-
lelo a la hoja y luego apriete los tornillos (Fig. 27).
6. Fije con abrazaderas el tope-guía para cortar al hilo con
el fin de comprobar si se mantiene sujeto firmemente
en las partes anterior y posterior. Si la parte anterior no
está sujeta firmemente, suelte el tope-guía y gire el tor-
nillo de ajuste de la abrazadera posterior 6 en el sentido
de las agujas del reloj para aumentar la sujeción. Intente
fijar el tope-guía para verificar si se alinea automáti-
camente y se fija firmemente en las partes anterior y
posterior. Si se aprieta demasiado el tornillo de ajuste
de la abrazadera trasera 6, se hará que el tope-guía para
cortar al hilo no se alinee automáticamente (Fig. 27). Si
se aprieta demasiado, se podría causar fricción o “vi-
bración” al mover el tope-guía de un lado a otro.
AJUSTE DEL INDICADOR DEL TOPE-GUÍA PARA
CORTAR AL HILO
La distancia desde el cuerpo del tope-guía para cortar al
hilo hasta la hoja cuando se corte al hilo en el lado derecho
de la hoja se determina alineando el indicador 7 con la di-
mensión deseada en la escala 8 (Fig. 28).
PARA AJUSTAR EL INDICADOR DEL TOPE-GUÍA PARA
CORTAR AL HILO:
1. Suba ambos protectores de barrera 2 hasta su posición
bloqueada hacia arriba (Fig. 27).
2. Suba el mango de fijación 1 y deslice el tope-guía 3 has-
ta que esté junto al lado de la hoja de sierra, subiendo
el trinquete del lado derecho 4 por encima del tope-guía
(Fig. 27).
3. Afloje el tornillo de ajuste del indicador 9, ajuste el in-
dicador 7 a la marca de “0” de la escala inferior 8 y
luego reapriete el tornillo 9 (Fig. 28).
Fig. 27
4
6
2
5
1
3
Changing to
Table Pointer
89
10 11 12 13
15 14
13
Fig. 28
7 98
