G
F
E
D

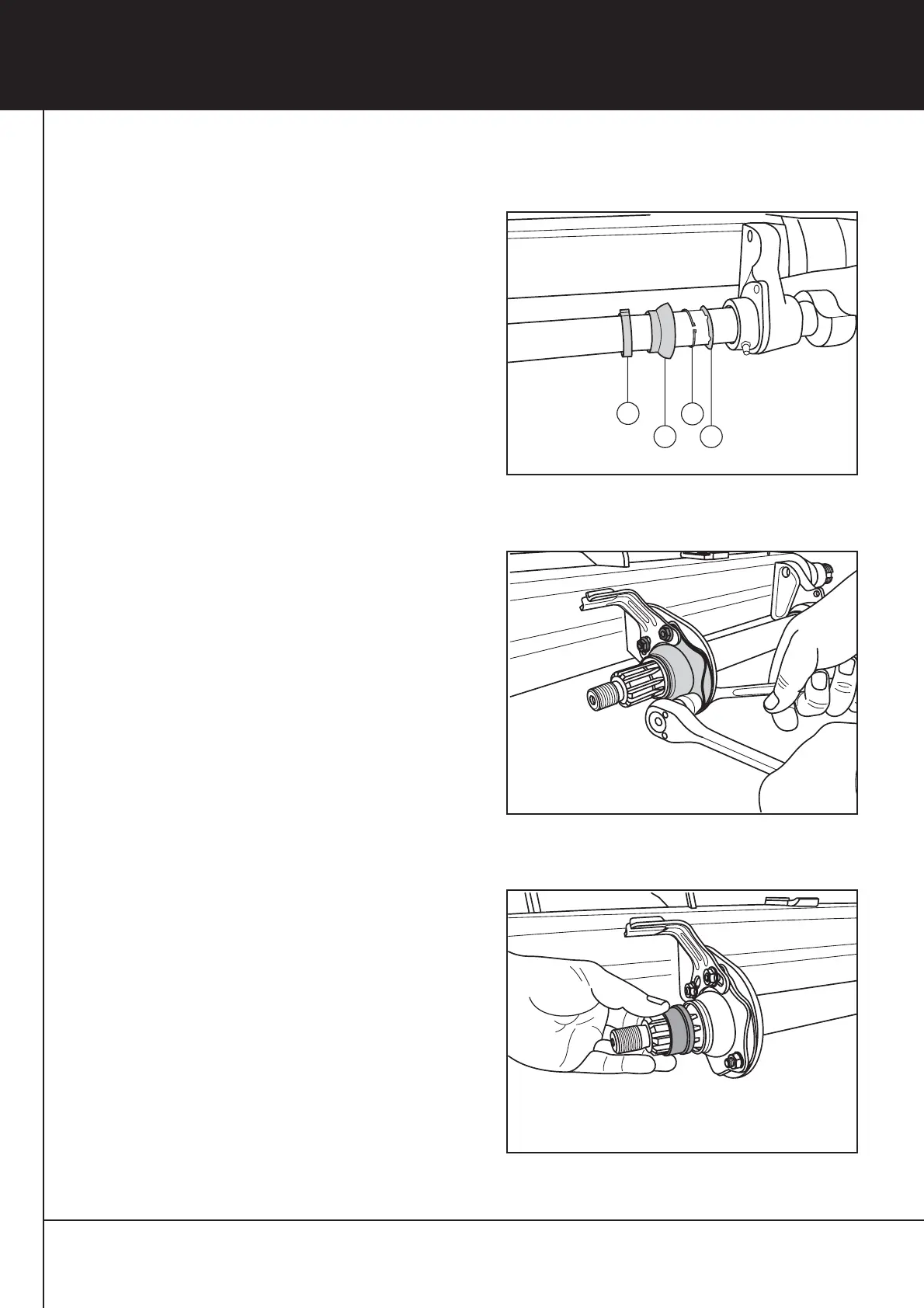

[13] Bremsnockenwelle halb in den Bremsträger
einstecken.
[14] Kunststoffring (D) mit Wölbung zur Achsmitte,
Sicherungsring (E), Gummidichtung (F) und
Sicherungsklammer (G) aufschieben.
[15] Kugelbuchse innen und außen fetten und mit
Lagerhalter am Stützlager verschrauben.
Gewindefurchende Schrauben durch Sechs
kantschrauben ersetzen. Muttern auf Seite
des Gestängestellers montieren.
Anziehdrehmomente:
Sechskantschraube mit Mutter M 8 und
Federscheibe
M 8 M = 23 Nm
Sechskantschraube mit Sicherungsmutter zur
Befestigung des ECOMaster Formbleches
(nach der Montage und Einstellung des
Gestängestellers festziehen), siehe Seite 101.
M 8 M = 28 Nm
 Schmiernippel zum Rad weisend montieren.
[16] Bremsnockenwelle auf Leichtgängigkeit prüfen.
[17] Sicherungsklammer zuspannen.
[18] Alle Lagerstellen der Bremsnockenwelle über
die Schmiernippel mit BPW SpezialLangzeitfett
ECOLi
Plus
schmieren.
[19] Distanzbuchse als Gestängestelleranschlag auf
die Bremsnockenwelle aufschieben. Brems
nockenwelle nochmals auf Leichtgängigkeit
prüfen.
 Bremsbacken und Rad-Nabeneinheit
montieren, siehe Kapitel 4.
 Gestängesteller montieren, siehe Seiten 9-1
und 10-1 bis 10-2.
Fig. 7
Fig. 8
Fig. 9
83
8 Bremsnockenwelle
