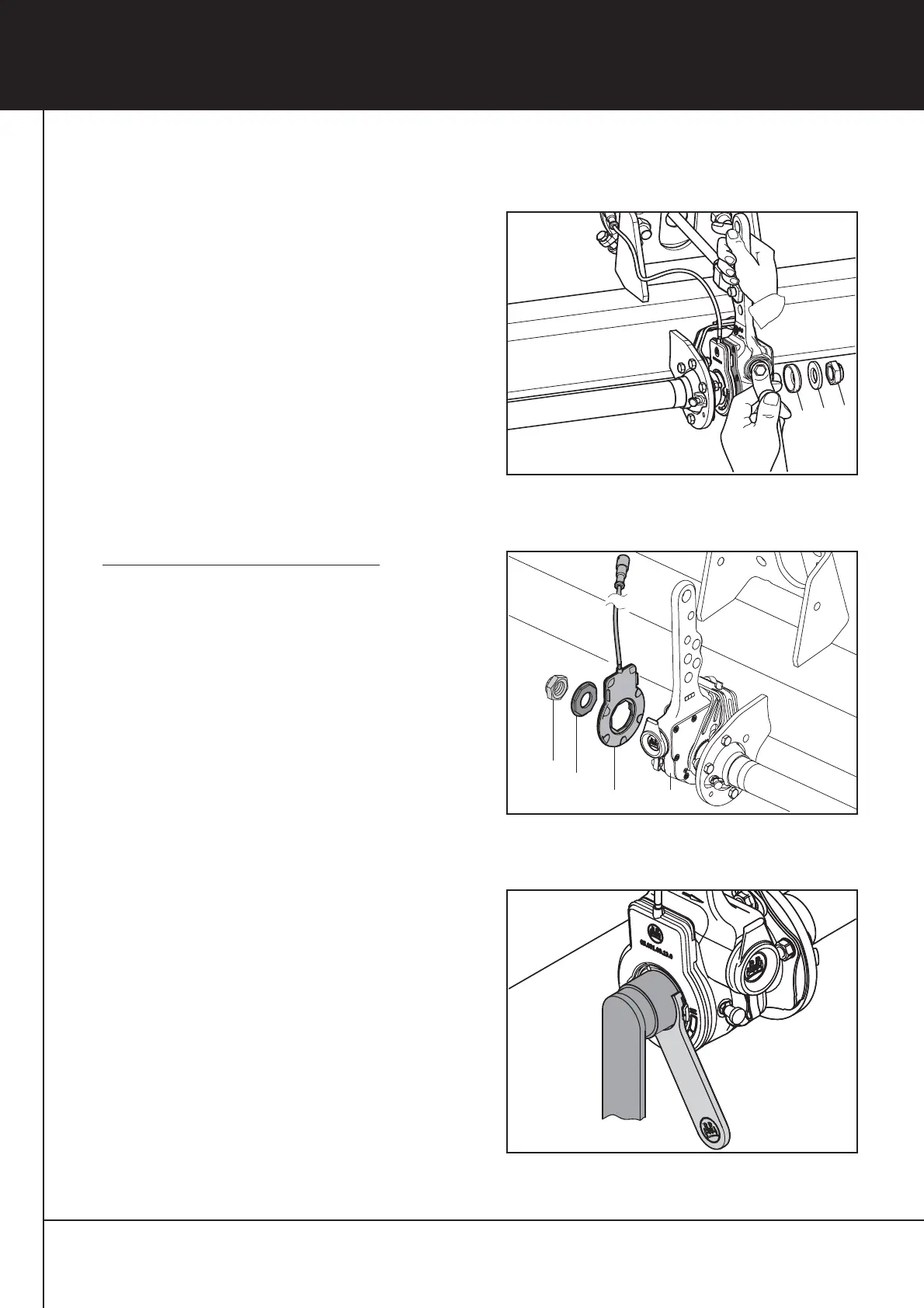

[8] Bremse einstellen, siehe Seite 102.
 Dabei darauf achten, dass der Gestänge-
steller noch nicht am Verschleißsensor
anliegt, um die Einstellung der inneren
Scheibe des Verschleißsensors (A) nicht
zu verändern.
[9] Scheibe (6) und neue Kunststoffscheibe (14) auf
die Bremsnockenwelle stecken und Sicherungs
mutter (5) mit Anziehdrehmoment von 80  90 Nm
anziehen.
Seite des montierten Gestängesteller (9)
[10] Bremse einstellen, siehe Seite 102.
[11] Den Verschleißsensor (11) und die Adapter
scheibe (12) auf die Nockenwelle schieben.
[12] Mit der Montagehilfe (BPW Sachnummer
02.1427.01.00) die Adapterscheibe gegen
Mitdrehen sichern und die Sechskantmutter
(5, Fig. 8) mit einem Anziehdrehmoment von
80  90 Nm festziehen.
[13] Sensorkabel mit Kabelbinder an der Grundplatte
befestigen.
Die Freigängigkeit der automatischen Gestänge
steller beachten.
Fig. 7
Fig. 8
Fig. 9
113
11 Verschleißsensierung
