[21] Obere Bremsbacke mit montierter Zugfeder
auflegen.
[22] Untere Bremsbacke mit montiertem Feder
bolzen schräg ansetzen, unteres Federauge
über den Federbolzen schieben und Sicherung
aufstecken. Untere Bremsbacke in richtige Lage
rücken.
[23] Vier Zugfedern auf der Bremsbolzenseite
einhängen.
[24] Äußere (kurze) Zugfeder (1) am oberen Feder
bolzen einhängen.
[25] Platte (2) im Federauge und in die Nut am
Zapfen der Bremsnockenwelle einsetzen.
[26] Untere Zugfeder (3) in die Platte (2) und mit
Schraubendreher am unteren Federbolzen
einhängen. An beiden Federbolzen Sicherung
aufstecken.
[27] Bremse etwas spreizen.
[28] Bremsbeläge mit Bremsbelagdrehmaschine auf
den Bremstrommeldurchmesser überdrehen,
damit ein gleichmäßiges Tragbild erreicht wird.
411
4 Bremsbelagwechsel

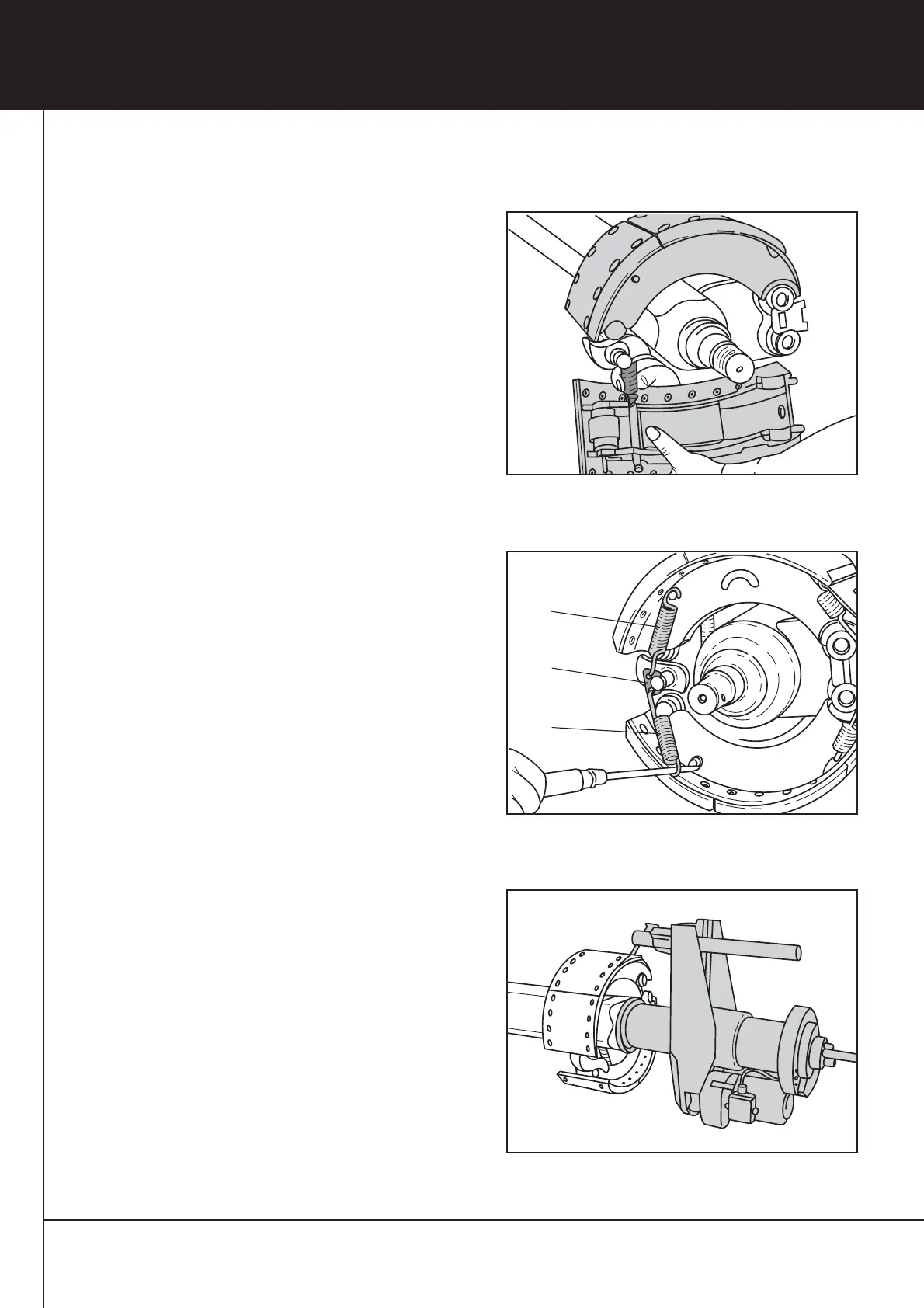

Fig. 31
