4 Bremsbelagwechsel
ECO  Nabensystem:
[30] Lagersitze des Achsschenkels reinigen und
rundum mit BPW ECO Assembly and Protection
Spray einsprühen, siehe ECO
Plus
Seite 412
Bild 35.
[31] Nase der Scheibe (Pfeil) durch Drehen der
Achsmutter zur Nut des Achsschenkels
ausrichten und RadNabeneinheit leicht
andrücken.
[32] Komplette RadNabeneinheit zentrisch auf
den Achsschenkel aufschieben.
[33] Achsmutter aufschrauben. Damit wird die
kompl. Radnabe auf den Achsschenkel
montiert.
[34] Achsmutter mit Drehmomentschlüssel bei
gleichzeitigem Drehen der Radnabe mit 150 Nm
anziehen und zur nächsten Sicherungsmöglich
keit zurückdrehen (max. 15°).
 Durch die asymmetrische Krone der
Achsmutter wird beim Zurückdrehen
nach max. 15° die nächste Sicherungs-
möglichkeit erreicht.
[35] Bolzen einstecken. Hakensprengring mit dem
Haken (Pfeil) nahe dem Bolzen einhängen und
in die Nut der Achsmutter eindrücken.

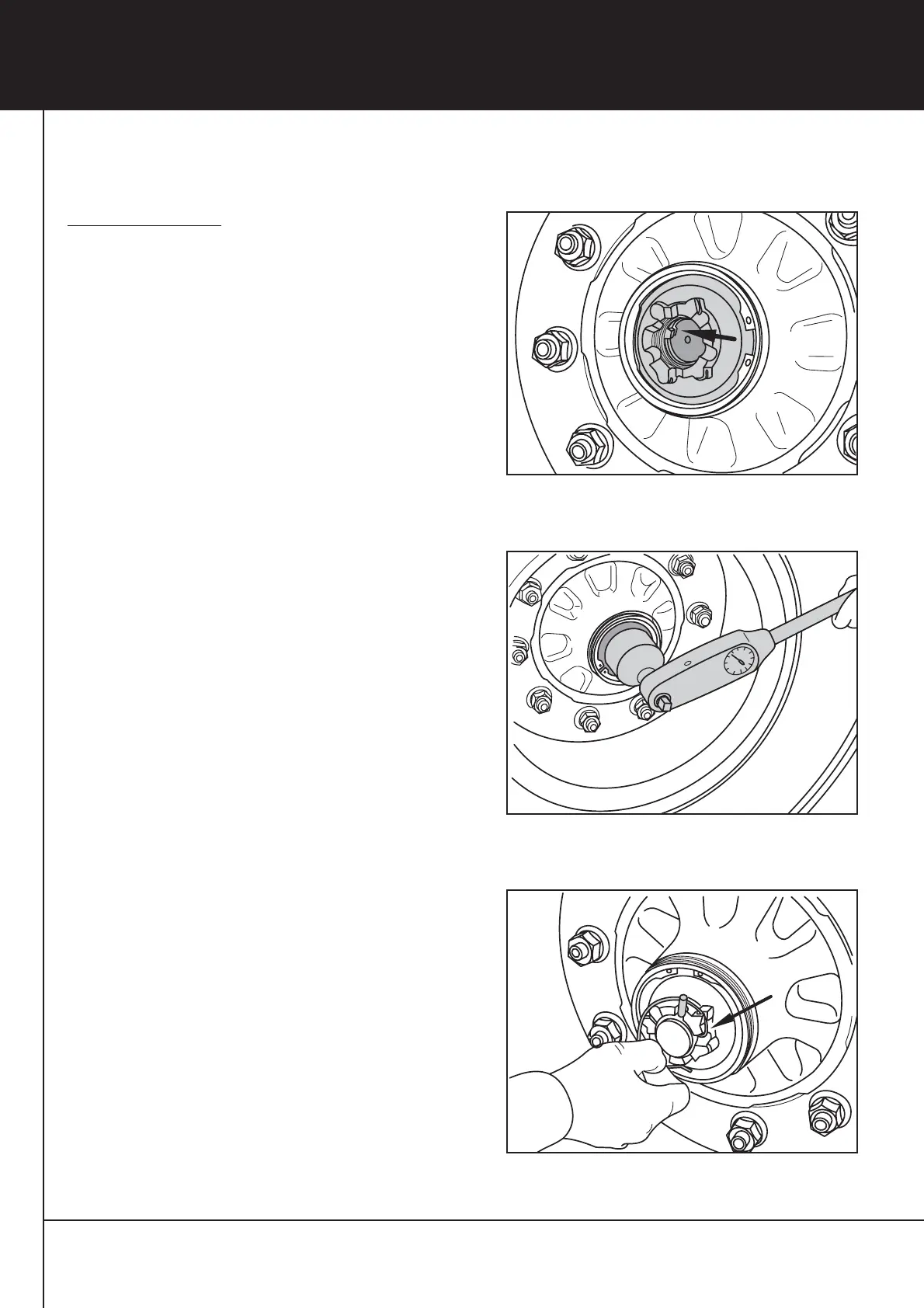

Fig. 40
Fig. 41
Fig. 42
