Demontage der Lagerschalen

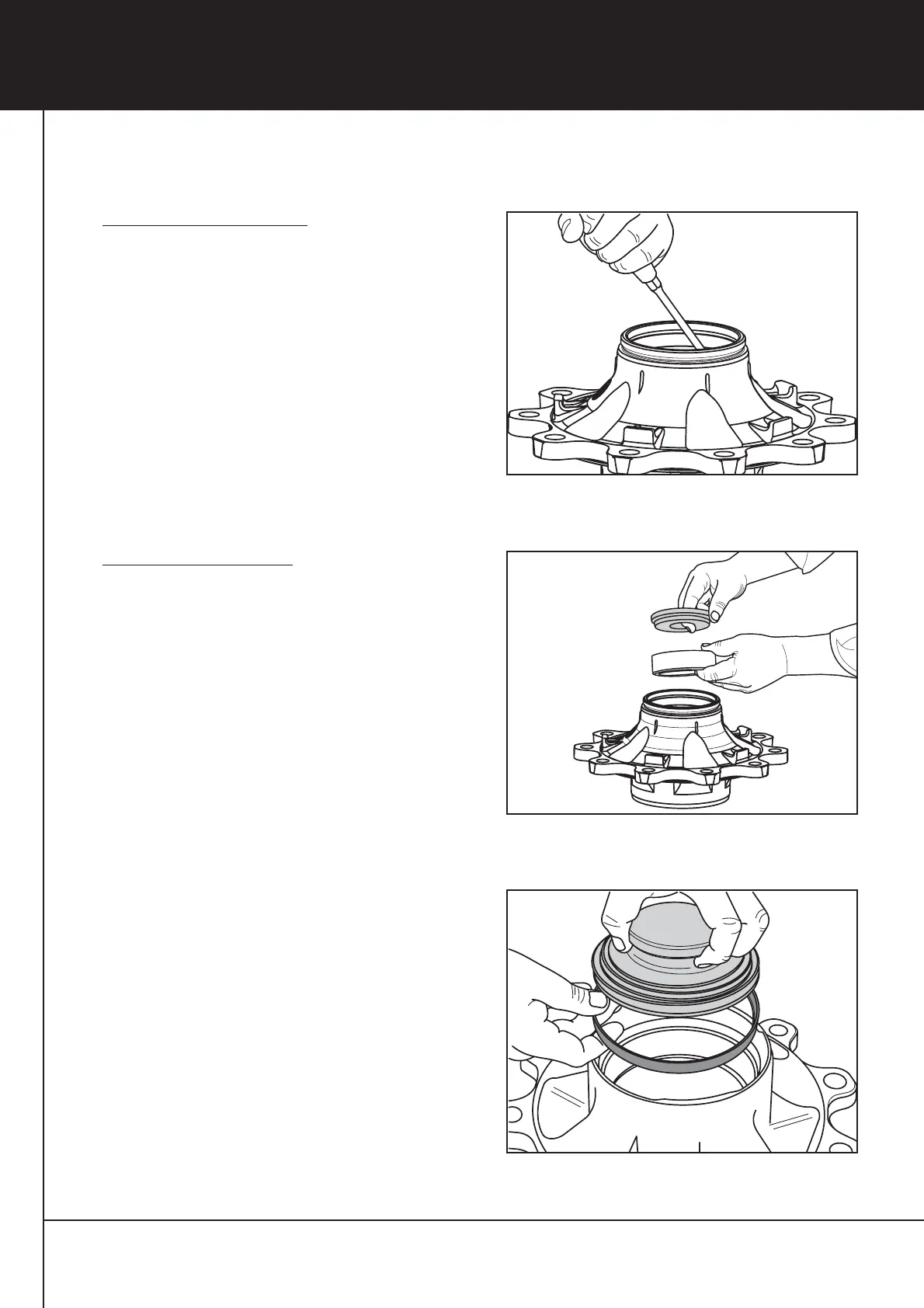

[11] Lageraußenringe (bei ECO
Plus
Lagerung 10  12 t
bis 05/2005 zusammen mit dem Laufring) aus
der Radnabe austreiben.
[12] Abdeckblech aus der Radnabe entfernen und
durch ein Neues ersetzen.
 Stoßring montieren, dabei auf richtige Lage,
siehe Seite 3-4, achten.
Montage der Lagerschalen
[13] Neue Abdeckbleche einlegen.
[14] Lageraußenringe zentriert in die Radnabe ein
setzen und mit einer Presse (mindestens 6 t)
und den BPW Eindrückwerkzeugen
15.011.20052 und 15.013.20052 montieren.
 Auf richtigen Sitz der Lagerschalen in der
Radnabe achten.
[15] Dichtung (Lagerzwischenstück) zwischen die
montierten Lageraußenringe einsetzen.
[16] Neuen Laufring mit dem BPW Eindrückwerkzeug
16.020.22111 für Laufring 8  9 t (bis 09/2004)
16.014.22111 für Laufring 10  12 t (bis 05/2005)
zentrisch in die alte Radnabe eindrücken.
 ECO
Plus
Lagerung (8 - 9 t bis 09/2004):
Der in der Radnabe verbliebene Laufring
wird weiter verwendet und darf nicht aus-
getauscht werden, da die neue Dichtung
ECO
Seal
eingesetzt wird.
ECO
Plus
Lagerung (10 - 12 t bis 05/2005):
Bei dieser Lagerung muss weiterhin die alte
Ausführung der Dichtung mit Laufring einge-
setzt werden.
 In allen ECO
Plus
Lagerungen 8 - 9 t ab
10/2004 und 10 - 12 t ab 6/2005 ist kein
Laufring mehr vorhanden. Es wird nur noch
die neue ECO
Seal
Dichtung eingesetzt!
Fig. 10
Fig. 11
Fig. 12
54
5 Nabeneinheit zerlegen und zusammenbauen
