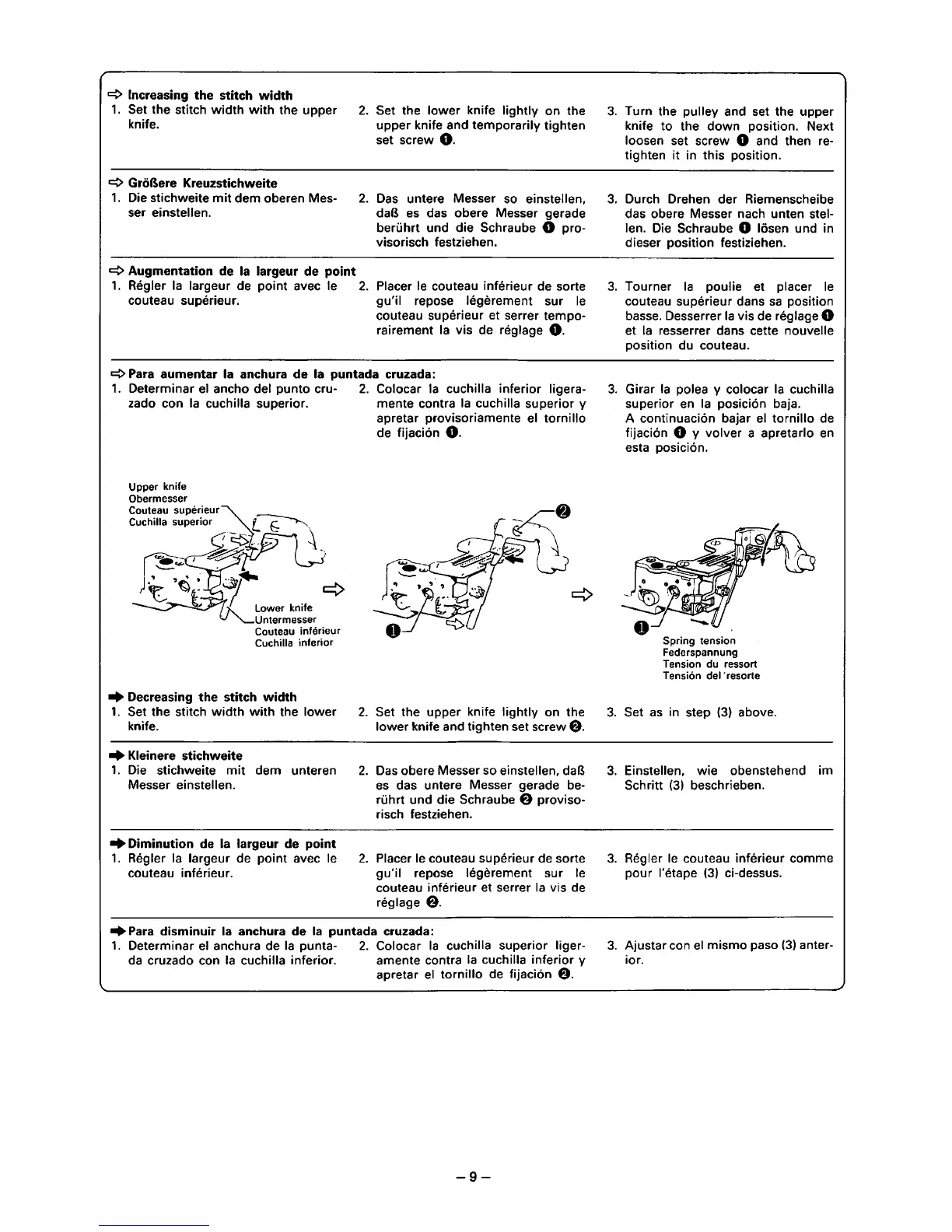

Brother EF4-B511 - Increasing the stitch width; Decreasing the stitch width

~ Increasing the stitch width
1. Set the stitch width with the upper
knife.
~ GroBere Kreuzstichweite
1. Die stichweite mit dem oberen Mes-
ser
einstellen.
~ Augmentation de Ia largeur de point
2. Set the lower knife lightly on the
upper knife and
temporarily tighten
set screw
0.
2. Das untere Messer so einstellen,
daB
es das obere Messer gerade
beri.ihrt und die Schraube
0 pro-
visorisch festziehen.
1. Regier Ia largeur de point avec le 2. Placer le couteau inferieur de sorte
couteau superieur.
gu'il repose legerement sur le
couteau superieur et serrer tempo-
rairement
Ia vis de reglage 0.
~ Para aumentar Ia anchura de Ia puntada cruzada:
1. Determinar el ancho del punto cru- 2. Colocar Ia cuchilla inferior ligera-
zado con Ia cuchilla superior. mente contra Ia cuchilla superior y
apretar provisoriamente
el tornillo
de fijacion 0.
.. Decreasing the stitch width
1. Set the stitch width with the lower
knife .
.. Kleinere stichweite
1. Die stichweite mit dem unteren
Messer
einstellen.
.. Diminution de Ia largeur de point
1. Regier Ia largeur de point avec le
couteau inferieur.
2. Set the upper knife lightly on the
lower knife and tighten set screw e.
2. Das obere Messer so einstellen, daB
es das untere Messer gerade be-
ri.ihrt und die Schraube e proviso-
risch festziehen .
2. Placer le couteau superieur de sorte
gu'il repose legerement sur le
couteau inferieur et serrer Ia vis de
reglage e .
.. Para disminuir Ia anchura de Ia puntada cruzada:
1. Determinar el anchura de Ia punta- 2. Colocar Ia cuchilla superior liger-
da cruzado con Ia cuchilla inferior. amente contra Ia cuchilla inferior y
apretar
el tornillo de fijacion e.
-9-
3. Turn the pulley and set the upper
knife to the
down position. Next
loosen set screw 0 and then re-
tighten it in this position.
3. Durch Drehen der Riemenscheibe
das obere Messer nach unten
stel-
len.
Die Schraube 0 losen und in
dieser position festiziehen.
3. Tourner Ia poulie et placer le
couteau superieur dans sa position
basse. Desserrer
Ia vis de reglage 0
et Ia resserrer dans cette nouvelle
position du couteau.
3. Girar Ia polea y colocar Ia cuchilla
superior en Ia posicion baja.
A continuacion bajar
el tornillo de
fijacion
0 y volver a apretarlo en
esta posicion.
Spring tension
Federspannung
Tension du ressort
Tension
del·resorte
3. Set as in step (3) above.
3. Einstellen, wie obenstehend im
Schritt (3) beschrieben.
3. Regier le couteau inferieur comme
pour l'etape (3) ci-dessus.
3. Ajustar con el mismo paso (3) anter-
ior.
